Dettagli:
|
| Tipo: | asta di perforazione | Materiale: | 30CrMnsia XJY850 |
|---|---|---|---|
| Dimensioni: | HWL PWL DI BWL NWL | Lunghezza: | 3m 1.5m |
| standard: | DCDMA | paese: | La Cina |
| Evidenziare: | barretta di estensione del trapano,olio che indurisce l'asta di trivellazione |
||

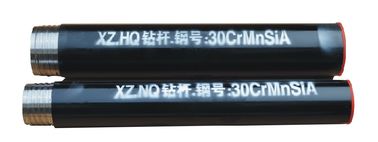

Asta di trivellazione del cavo di asta di trivellazione (HQ) Φ88.9X77.8X5.5 per la piattaforma di produzione
Le aste di trivellazione del CAVO di Sinocoredrill sono fabbricate dai tubi di acciaio senza cuciture trafilati a freddo di migliore qualità. Il carico di rottura, l'alta precisione e la rettitudine più di 1:1800mm forniscono la migliore prestazione nelle circostanze più esigenti della perforazione.
Le nostre aste di trivellazione (ASTA DI TRIVELLAZIONE del HQ) sono tutte manifatturiere dalle macchine di CNC. Sono fatte dell'acciaio legato di alta qualità con trattato termicamente. Anche possiamo produrre le varie dimensioni dei tubi dell'intelaiatura. La nostre asta di perforazione di NC&HC (HQ)/aste di trivellazione ha ottenuto la maggior parte del elogio dal mercato d'oltremare.

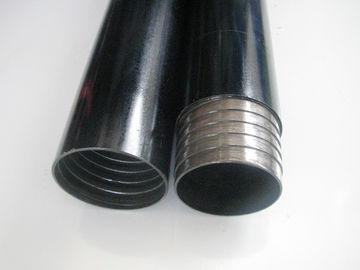

Affusolato (conico) infila la serratura sicura, le coppie e disgiunge facile ed accoppiano perfettamente l'eliminazione della perdita dei liquidi del trapano.
La cromatura sull'estremità di scatola protegge il collegamento del filo ed aumenta la sue resistenza all'usura e vita dei coni retinici. Alternativamente, entrambe l'estremità può essere caso indurito con la nitrurazione, se richiesta.
Tutte le aste di trivellazione del CAVO sono a livello congiunte.
Adatto a perforazione del foro profondo e disponibile nelle dimensioni P, H, N, & B-WL.
| Specifiche circa l'asta di trivellazione del HQ (millimetri) | |
| Rod OD/ID (millimetro) | 89/77.8 |
| Lunghezza di Rod (m) | 1,5 o 3 |
| Spessore di Rod | 5,6 |
| Peso di Rod (kg/m) | 11,51 |
| Lunghezza del filo (millimetri) | 44,45 |
| Passo del filo (filo/pollice) | 3 |
| Altezza del dente del filo della scatola | 0,76 |
| Altezza del dente del filo di Pin | 0,88 |
| Angolo del dente del filo (°) | 29° |
| Resistenza alla trazione (KN) | 510 |
| Profondità del foro (m) | 900 |
| Materiale | 30 CrMnSiA |
| Trattamento termico | termale dell'estremità o Intero lunghezza elaborato |
| Coppia di torsione massima (kN.m) | 1356 |
| Forza massima di tensione (KN) | 400,3 |
| Resistenza alla trazione massima (MPA) | 960 |
| Profondità massima del centro (m) | 1500-1800 |
Caratteristica tecnica dell'asta di trivellazione del HQ:
|
Parametri di base |
|||||||
|
Profondità di perforazione di teoria |
1500m |
||||||
|
Diametro esterno |
88.9mm |
||||||
|
Diametro interno |
77.8mm |
||||||
|
Lunghezza |
3m/10ft; 1.5m/5ft |
||||||
|
peso per 3 l'asta di perforazione di lunghezza HC del tester |
35 kg/pcs (3m) |
||||||
|
Grado dell'acciaio della materia prima |
XJY850 |
||||||
|
Standard |
GB/T816-2008 |
||||||
|
Trattamento |
Trattamento termico l'intero tubo |
||||||
|
Proprietà meccanica |
|||||||
|
|
|
XJY850 |
|||||
|
Resistenza alla trazione (MPa) |
|
1060 |
|||||
|
carico di snervamento (MPa) |
|
1000 |
|||||
|
Allungamento dopo ultima forza % |
|
18 |
|||||
|
Durezza di superficie (Brinell) |
|
270~295 |
|||||
|
Eccentricità (distanza massima radiale) |
|
8% di spessore del tubo |
|||||
|
Composizione chimica % |
|||||||
|
|
XJY850 |
||||||
|
|
|
|
|
C |
0,4 |
S |
0,005 |
|
|
|
|
|
Si |
0,21 |
Ni |
0,004 |
|
|
|
|
|
Mn |
0,67 |
Cr |
1,05 |
|
|
|
|
|
P |
0,009 |
Cu |
0,05 |
|
|
|
.............. |
|
Mo |
|
.............. |
................ |
| Specificazione di Rohi: | |||
| a. | Carico di snervamento: 865Mpa | ||
| b. | Resistenza alla trazione: 960Mpa | ||
| c. | Allungamento: 17,5% | ||
| d. | Durezza del corpo del tubo: 30/31 di HRC | ||
| e. | Durezza del corpo del filo: 50HRC qui sopra, sia fili maschii che femminili sono rivestimento del fosforo del nichel | ||
| f. | Vita del tubo progettata per 7000meters | ||
|
Parametri tecnici di asta di trivellazione del cavo: |
|
|
|
||||
|
Nessuna dimensione |
Asta di trivellazione OD millimetro |
Identificazione millimetro |
|
Tipo del filo |
Trattamento termico |
Materia prima |
Profondità progettata del foro |
|
1 |
S56 |
53 |
44 |
Norma della Cina |
|
|
1000m |
|
2 3 |
S59 S75 |
55,5 71 |
46 61 |
Norma della Cina |
|
45MnMoB |
1000m 1002m |
|
4 |
S95 |
89 |
79 |
Norma della Cina |
|
|
600m |
|
5 6 |
S75AS95A |
|
61 79 |
|
trattamento termico il filo |
45MnMoB |
1500m 1300m |
|
7 8 9 |
CBH CNH CNH (T) |
Entrambi i lati sono stati migliorati |
44 61 61 |
Norma della fabbrica |
Trattamento termico l'intero tubo |
30CrMnSiA XJY850 |
2500m 2300m 3000m |
|
10 |
CHH |
|
78 |
|
|
30CrMnSiA |
1800m |
|
11 |
CSH |
127 |
114,3 |
|
|
S135 |
3000m |
|
12 |
Bq |
55,6 |
46 |
|
|
|
2000m |
|
13 |
NQ |
70,5 |
60,5 |
DCDMA |
Trattamento termico il tutto |
ZT850 |
2000m |
|
14 |
HQ |
89 |
77,8 |
standard |
tubo |
|
1500m |
|
15 |
PQ |
114,3 |
103,2 |
|
|
ZT520 |
800m |
Le lunghezze utili standard sono di 3,0 & 1,5 metri. Altre lunghezze possono essere fabbricate su richiesta.
Tutti i coni retinici hanno fili destri. I fili della mano sinistra possono essere fabbricati se richiesti.
SINOCOREDRILL che si specializza nella progettazione e nella fabbricazione di strumenti di perforazione premio del diamante per l'ingegneria del mondo: l'esplorazione geotecnica, l'esplorazione di estrazione mineraria, l'ricerca di idrocarburi e il hydrapower dispongono riempire di malta il progetto (carotaggio del cavo e carotaggio della doppio metropolitana). Potremmo assicurare la qualità premio ed il servizio rapido.
barretta 1.Drill: BQ, NQ, HQ, PQ, NANOWATT HW
barilotto 2.Core: HQ HQ3 PQ PQ3 & assemblea capa ed assemblea di Bq NQ NQ2 NQ3
3.BQ, NQ, HQ, PQ, T2, pezzo di centro del diamante di T6 ecc., scremando coperture & il pezzo della scarpa (syn. e superficie messo, PDC)
strumento 4.Drill: sollevamento della spina, parte girevole dell'acqua, tubo & chiave di camera d'aria oltrepassata e esterna, morsetto del piede, ecc.
