Dettagli:
|
Nome del prodotto: | Impianti di perforazione orizzontali della perforazione direzionale | Tipo di potere: | Idraulico |
---|---|---|---|
modello: | FDP-60 | Capacità di Max. Push: | 610KN (137130 lbf) |
Applicazione: | stenditura di tubo sotterranea | Materiale: | acciaio alto-solido |
Evidenziare: | Idraulico Drilling Rig,Foratrice orizzontale e direzionale |

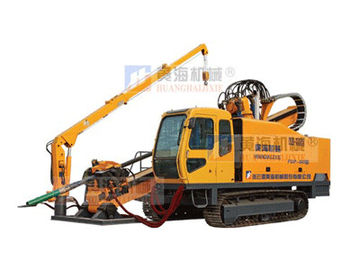

L'impianto di perforazione orizzontale della perforazione direzionale FDP-60, integrato con i vantaggi e le caratteristiche di vari impianti di perforazione di HDD in Cina ed all'estero, è un impianto di perforazione di trapano alto-sufficiente manifatturiero da noi ha basato su più di 10 anni che progettiamo le esperienze.
Fornito di motore diesel al potere di 225KW, l'impianto di perforazione di trapano è abbastanza potente occuparsi di vari problemi. Tutto il nuovo FDP-60 fornisce 610KN di forza e del massimo feeding&pulling 27000N·m. Coppia di torsione per guadagnare le riuscite prestazioni. Il sistema di trasmissione della cremagliera è progettato con tecnologia avanzata, che assicura il movimento molto più affidabile e più sicuro della testa del trapano. Il cingolo di alta qualità permette affinchè l'impianto di perforazione di trapano si muova rapidamente. La cabina dell'operatore è con ampio campo visivo e buon isolamento acustico. Tutte le specie di calibri del monitoraggio sono montati nella cabina, che lo rende semplice azionare l'impianto di perforazione. Una gru con la capacità di due tonnellate è attaccata con la macchina principale per assicurare il lavoro conveniente per l'operatore. Il fango adatto è fornito per la perforazione dalla pompa di fango con flusso massimo 600L/min e Mpa massimo di pressione 8.
Gli elementi idraulici principali sono tutti marca famosa da europeo ed i fornitori, il caso di trasferimento ed il riduttore americani sono adottati dai factorys europei ben noti, così l'operazione affidabile dell'impianto di perforazione è garantita.
L'impianto di perforazione FDP-60 pricipalmente è usato per la costruzione civica particolarmente per la stenditura di tubo sotterranea con la capacità di tirata 600KN.
La macchina principale | |
Potere del motore | 225 CHILOWATT (302HP) @2200r/min |
Capacità di Max. Push | 610KN (137130 lbf) |
Capacità di Max. Pull | 610KN (137130 lbf) |
Coppia di torsione stimata | 27000 N·m. (19900 lbf·ft) @45 r/min |
13500 N·m. (9950 lbf·ft) @90 r/min | |
Rotazione dell'albero cavo | 045 r/min |
090 r/min | |
Colpo d'alimentazione | (a 236.2 pollici) 6000 millimetri |
Diametro del foro della guida | (a 9.5 pollici) 240 millimetri |
Angolo di perforazione | 8°18° |
Modo di movimento | Azionato con le Assemblee di pista |
Dimensione (L×W×H) | 9000×2750×2800 millimetro (pollice 354×108×110) |
Peso | 24000 chilogrammi (52920 libbre) |
Pompa di fango | |
Specificazione | BWF-600 |
Max. Discharge | 600 l/min (158,5 galloni/min degli Stati Uniti) |
Pressione massima | 8 Mpa (1160 PSI) |
Peso | 650kg (1433 libbre) |
Strumenti di perforazione e sistema ausiliario | |
Specificazione di Rod | 102×5000 millimetro (pollice 4.02×197) |
Pezzo della guida | (a 6.7 pollici) 170 millimetri |
Scrematore | 425; 500; 680; 760; 820; 920; 1000 (16,7; 19,7; 26,8; 29,9; 32,3; 36,2; A 39.4 pollici) |
Distributore commerciale | 80T (176400 libbre) |
Inseguitore | Parte facoltativa |
