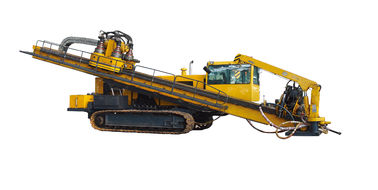

la perforazione direzionale orizzontale di 4500KN HDD attrezza la coppia di torsione di FDP-450 Max.120000Nm

la perforazione direzionale orizzontale di 4500KN HDD attrezza la coppia di torsione di FDP-450 Max.120000Nm

SPECIFICHE FDP-450:

Macchina della conduttura

Lunghezza totale: 17000mm (669 dentro)

Larghezza totale: 3200mm (126 dentro)

Altezza totale: 3400mm (134 dentro)

Peso (ex sistema del miscelatore del fango, asta di trivellazione e strumenti): 39000kg (86666Lb)

L'impianto di perforazione orizzontale della perforazione direzionale FDP-450, integrato con i vantaggi e le caratteristiche di vari impianti di perforazione di HDD in Cina ed all'estero, è un impianto di perforazione di trapano alto-sufficiente manifatturiero da noi ha basato su più di 10 anni che progettiamo le esperienze.

Fornito del corredo del motore diesel e della centrale elettrica separata, l'impianto di perforazione di trapano è abbastanza potente occuparsi di vari problemi. Tutto il nuovo FDP-450 fornisce 4500KN di forza feeding&pulling e di Max.120000N·m.Torque per guadagnare le riuscite prestazioni. Il sistema di trasmissione della cremagliera è progettato con tecnologia avanzata, che assicura il movimento molto più affidabile e più sicuro della testa del trapano. Il cingolo di alta qualità permette affinchè l'impianto di perforazione di trapano si muova rapidamente. La cabina dell'operatore è con ampio campo visivo e buon isolamento acustico. Tutte le specie di calibri del monitoraggio sono montati nella cabina, che lo rende semplice azionare l'impianto di perforazione. Una gru con la capacità di 4 tonnellate è attaccata con la macchina principale per assicurare il lavoro conveniente per l'operatore.
Gli elementi idraulici principali sono tutti marca famosa da europeo ed i fornitori, il caso di trasferimento ed il riduttore americani sono adottati dai factorys europei ben noti, così l'operazione affidabile dell'impianto di perforazione è garantita.

Unità motrice

Lunghezza totale: 8000mm (315 dentro)

Larghezza totale: 2300mm (91 dentro)

Altezza totale: 2400mm (95 dentro)

Peso: 18000kg (40000Lb)

OPERATIVO

Ritiro massimo: 4500KN (1012397 lbf)

Coppia di torsione massima (a bassa velocità): 120000Nm (88800 lbf·ft)

Velocità di spinta di massimo: 27m/min (89feet/min)

Rotazione massima (a bassa velocità): 42 giri/min.

Rotazione massima (ad alta velocità): 84 giri/min.

GAMBO DI TRAPANO

Tipo: Norma di api

Lunghezza: Fino a 9.6m (31,5 piedi)

Diametro del tubo: 140mm (5,5 dentro) o 168mm (6,625 dentro)

SISTEMA DEL LIQUIDO DI PERFORAZIONE

Pressione massima: 35Mpa (5076 PSI)

CAPACITÀ FLUIDE

Serbatoio idraulico: 1450L (un gallone dei 383 Stati Uniti)

Serbatoio di combustibile: 2 galloni degli Stati Uniti di x1600L (2 x 423)
