Diametri basso 300 - 400mm dell'ancora delle strade dei fori del cono di penetrazione dell'apparecchiatura portatile della prova

Le strade basse dei fori ancorano il penetrometro di cono statico idraulico portatile di millimetro CPT del diametro 300~400

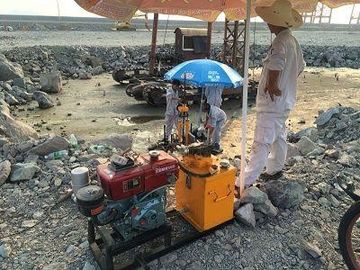

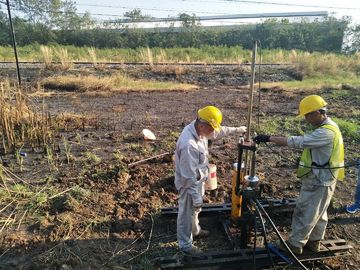

WYSB-20 è un'attrezzatura di prova molto economica e leggera di CPT, che ha unità del cilindro idraulico e del gruppo idraulico separato relativa a flessibilmente con il tubo flessibile ad alta pressione e l'accoppiamento rapido idraulico. La dimensione leggera è facile da gestire e può essere raggiunta quasi in qualsiasi altro luogo dove la grande attrezzatura non può raggiungere, particolarmente per le strade basse dei fori. Può anche essere installata facilmente su una vasta gamma di nuove o piattaforme attuali quali i veicoli di trasporto, i telai seguiti, le automobili rimorchiate, le chiatte, ecc. Anche può essere installata facilmente su una vasta gamma di nuove o piattaforme attuali quali i veicoli di trasporto, i telai seguiti, le automobili rimorchiate, le chiatte, ecc.

Gli elementi idraulici di alta qualità ed altre componenti assicurano che l'attrezzatura abbia la prestazione stabile ed affidabile. Adozione della progettazione anti alta di temperatura di olio, efficacemente garantendo il tempo di impiego e l'efficienza di attrezzatura al di sotto dei giorni ad alta temperatura del tempo.

Configurato con gli accessori può essere esteso per la prova in situ del suolo, quale CPTU, PMT, il ccl*dmt, VST, WVT.

Prove in situ quali la prova statica di pressione dei pori (CPTU) e la prova di taglio della pala (VCT).

Caratteristica tecnica principale:

Motore: 1105 raffreddamento ad acqua monocilindrico a quattro tempi di orizzontale di raffreddamento ad acqua del motore diesel

Velocità elettrica stimata: 13.2KW-2200r/min

Dispositivo del cilindro idraulico di CPT: Penetrazione stimata force200KN; Estrazione stimata force230KN; colpo di 550mm per l'aumento veloce.

Forma del tubo della sonda: Pinza di presa della sonda meccanica o plugin automatica del cuscinetto

Forma della maniglia: carrello progettato

Peso: 400kg (accessori esclusi)

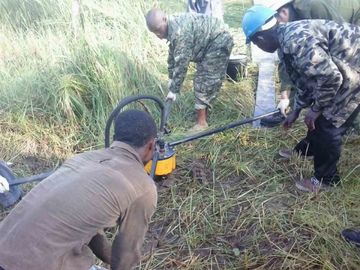

Forma dell'ancora: ancora idraulica

Forma del bullone d'ancoraggio: Scelga o ancora della multi-foglia

Diametro dell'ancora (millimetro): 300~400

Temperatura del luogo di lavoro: – 25 C°-45C°

Sonda di corrispondenza: 10cm2 o 15cm2 di singola e doppia sonda del cono del ponte, sonda elettrica della pala, testa di pressione dell'acqua interstiziale (tutti i produttori europei ed americani possono abbinare).

Strumento di misura: Strumento automatico di acquisizione di dati di penetrazione del cono (tutti i produttori internazionali europei ed americani possono abbinare).

Specifiche della sonda (millimetro): sonda senza giunture ad alta resistenza integrale Φ32~Φ42 (facoltativa).
