Prestazione affidabile della cabina di CPT di ingegneria del cono di penetrazione dell'apparecchiatura idraulica piena della prova

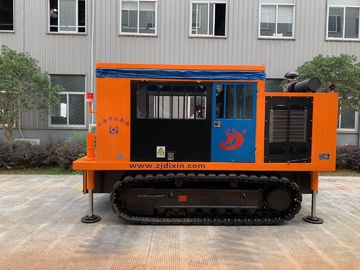

Macchina idraulica piena del cingolo di ingegneria della cabina di prova di penetrazione del cono CPT

Z25-X ha qualità superiore del telaio idraulico pieno del cingolo di ingegneria, che il motore e le parti idrauliche della valvola ed altre componenti provengono dalle imprese famose sia a domestico che all'estero assicurare la prestazione stabile ed affidabile dell'attrezzatura e del servizio di assistenza al cliente tempestivo. La tecnologia idraulica avanzata, facendo uso del multi-modo combinato spaccatura tipo che inverte la valvola, ha tali buone qualità, come la struttura compatta, la piccola dimensione, l'installazione conveniente e manutenzione, la perdita di pressione bassa, buone caratteristiche di sovraccarico della valvola di troppopieno. Il forte passability può effettuare le operazioni di penetrazione del cono negli ambienti duri come le spiagge, le spiagge del fiume, la sabbia, la neve, le strade ghiacciate, le risaie e fangoso.

Questa attrezzatura del cpt può essere utilizzata più di una macchina. È non solo l'attrezzatura ideale per prova di penetrazione del cono. Con gli accessori può essere esteso per la prova in situ del suolo, quale CPTU, PMT, il ccl*dmt, VST, WVT.

Caratteristica massima: Il auto-peso dell'attrezzatura può fornire la forza di reazione sufficiente, costruzione per qualsiasi tempo.

L'originale dell'industria della scatola di penetrazione del cono (no. di brevetto: 201420649149,8), la cima della scatola sono sollevati idraulicamente ed i quattro lati della scatola possono essere aperti e prevenzione chiusa, della pioggia e della neve, il freddo e la protezione del sole, antifurto, l'illuminazione del LED, stato dell'aria (facoltativo).

È particolarmente adatto a siti che non possono essere ancorati con le ancore della anti-forza, come: i sottopassaggi, i viadotti, la demolizione e la ricostruzione urbani di vecchie città, della sabbia e di altre indagini del foro profondo che non possono efficacemente contro-forza si ancora.

Caratteristica tecnica principale:

Telaio: Telaio idraulico pieno del cingolo di ingegneria

Azionamento del telaio: motore idraulico originale importato di viaggio (uso comune dell'internazionale).

Specificazione del telaio: il telaio d'acciaio (il blocco di gomma può aggiungersi), larghezza del telaio è 600mm.

Motore: Sei-cilindro del motore diesel raffreddato ad acqua, velocità elettrica stimata: 85KW-2200r/min, capacità diesel del carro armato (l): 80

Dispositivo del cilindro idraulico di CPT: Forza stimata 200KN di penetrazione, forza stimata dell'estrazione colpo (facoltativo) di 230KN, 500mm o 1150 di millimetri per l'aumento veloce e l'intelaiatura diretta

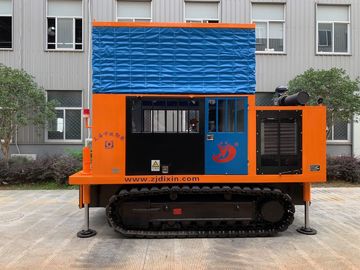

Forma della scatola: la cima della scatola è sollevata idraulicamente ed i quattro lati del possono di essere aperti e chiusi.

Forma del tubo della sonda: Supporto della sonda o plugin meccanico del cuscinetto

Anchorage: Doppia attrezzatura del cpt della forza che ancora dispositivo

Forma sostenente di orizzontale e della piattaforma: 4 gambe idrauliche, colpo di 790mm

Dimensione massima di profilo di trasporto: 4800×2500×3150 (L×W×H) millimetro

Peso: 20T (tutti compresi)

Forma idraulica di raffreddamento ad olio: Aria raffreddata, capacità del serbatoio idraulico (l): 200

Velocità: 1~3 (km/ora)

Pendio di camminata: ≦30°

Temperatura del luogo di lavoro: -25°C~-45°C

Forma del bullone d'ancoraggio: Scelga o diametro dell'ancora dell'ancora della multi-foglia (millimetro): 300~400

Sonda di corrispondenza: 10cm2 o 15cm2 di singola e doppia sonda del cono del ponte, sonda elettrica della pala, testa di pressione dell'acqua interstiziale (tutti i produttori europei ed americani possono abbinare).

Strumento di misura: Strumento automatico di acquisizione di dati di penetrazione del cono (tutti i produttori internazionali europei ed americani possono abbinare).

Specifiche della sonda (millimetro): sonda senza giunture ad alta resistenza integrale Φ32~Φ42 (facoltativa).
