Dettagli:
|
Motore diesel: | Cummins 6CTA8.3-C195 | Energia: | 145kW (195HP) |
---|---|---|---|
Velocità: | 1900rpm | Chuck idraulico: | PQ |
Tenga il diametro: | (a 4,76 pollici) 121 millimetro | Peso: | 13000 chilogrammi (28665 libbre) |
Dimensioni (L ×H) del × W: | 5600×2240×2650mm | Modo di trasporto: | Cingolo d'acciaio |
Evidenziare: | Core perforatrici,carotaggio del diamante |

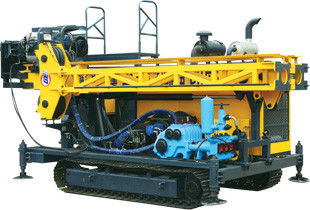

HYDX - impianto di perforazione di carotiere idraulico pieno 5A con il HQ 1000m di Mountd NQ 1300m del cingolo
L'impianto di perforazione di trapano idraulico pieno del nuovo modello della piattaforma di produzione del cingolo HYDX-5A è sviluppato dalle macchine per perforazione di H.H. Trapano-Tecnologia il Co., srl con riferimento della tecnica avanzata di stessa attrezzatura gentile nel paese ed all'estero. La piattaforma di produzione del cingolo ha una progettazione ragionevole e una prestazione superiore. È facile da operare e per manutenzione.
Caratteristiche globali dell'unità:
La piattaforma di produzione del cingolo adotta l'azionamento idraulico pieno, viaggiante con i cingoli stessa. La testa del trapano è determinata dal motore variabile con la funzione dei cambi meccanici schemi sequenza di funzionamento, cambio di velocità stepless con una struttura avanzata e semplice. Il rotatore è alimentato e guidato con un sistema che collega il cilindro dell'olio e del fuso con la catena. Il sistema ha la funzione, se le bielle del cilindro dell'olio che muovono una determinata distanza, muoversi capo del trapano raddoppieranno la distanza. L'albero ha potuto essere registrato all'interno dell'immagine del grado di angoli 0 - 90 per ottenere il suo luogo di perforazione con un centro di gravità basso e una buona stabilità dell'unità globale. La piattaforma di produzione del cingolo fornisce all'operatore un campo piacevole di visibilità e largamente e della condizione di lavoro comoda. L'impianto di perforazione di trapano idraulico del cingolo di HYDX-5A guarda abbastanza in struttura globale e comprende la progettazione pensata ad idealizzato per facilitarne l'uso da parte dell'utente.
Vantaggi:
(1) prestazione affidabile
Basando sulla linea guida di acquisto dell'attrezzatura ausiliaria critica internazionalmente, il motore diesel, la pompa idraulica, le valvole principali, i motori, i riduttori del cingolo ed i pezzi di ricambio idraulici chiave sono tutto prodotti famosi adottati di marche nel paese ed all'estero.
(2) piattaforma di produzione del cingolo di alta efficienza
Con grande coppia di torsione, l'assegnazione dell'unità motrice di alto potere e con progettazione ragionevole della struttura e metodo avanzato dell'operazione e 6 metri (19,7 piedi) di lunghezza dell'asta di trivellazione, tutta questi garantisce efficienza dell'operazione e della prestazione dell'impianto di perforazione di trapano l'alta.
(3) impianto di perforazione di trapano idraulico del cingolo di protezione dell'ambiente
Con scarico più a basso inquinamento del motore diesel, la progettazione attenuatrice di rumore professionale, l'impianto di perforazione di trapano è adatta ad operazione ed a prestazione urbane.
(4) piattaforma di produzione economizzatrice d'energia
Adottando la tecnica di controllo sensibile del carico avanzato, l'impianto di perforazione di trapano ha ridotto il consumo di energia e la generazione di calore all'più a basso livello.
Con un profilo elegante, una struttura compatta, una prestazione affidabile e un'operazione facilmente, dovrebbe essere l'attrezzatura di priorità da selezionare nell'impianto di perforazione di carotiere idraulico pieno del mercato interno attuale.
Campo di applicazione
Il tipo impianto di perforazione di HYDX-5A di trapano pricipalmente è usato per il pendio e la perforazione diritta dei fori. Potrebbe essere usato per l'esplorazione e la prospezione della geologia, metallurgia, carbone, l'industria di armi atomiche, l'idrologia e per altri campi delle industrie. È un impianto di perforazione di carotaggio usando il diamante ed i pezzi carburo-forniti di punta pricipalmente.
Parametro di prestazione principale di HYDX-5A
Motore diesel | Modello | Cummins 6CTA8.3-C195 (turbo e tassa raffreddati ad acqua) |
Spostamento | 8.3L (2,19 galloni degli Stati Uniti) | |
Potere | 145kW (195HP) | |
RPM stimato (prestabilire) | 2200rpm | |
Piattaforma di produzione del cingolo di capacità di perforazione | Bq | 1500 m. (4920 piedi) |
NQ | 1300 m. (4264 piedi) | |
HQ | 1000 m. (3280 piedi) | |
PQ | 680 m. (2230 piedi) | |
Testa del trapano | Motore di rotazione | Doppi motori idraulici – variabili e creatore reversibile: SAUER-DANFOSS |
Impianto di perforazione di trapano idraulico del cingolo di RPM | Cambiamento 0-1145 giri/min. di Stepless di due spostamenti | |
Rapporti | primo 2.716:1 di 8.776:1 secondo | |
Apri capo | lateralmente fare scorrere modo con azionamento idraulico | |
Chuck idraulico (PQ) | Aperto idraulicamente, primavera che preme, tipo normalmente chiuso una capacità del disco di tenuta assiale di 222 400 N | |
Impianto di perforazione di trapano del cingolo di Max. Torque Hydraulic | 4650 N·m. (3427 lbf·ft) | |
Tenga il diametro | (a 4,76 pollici) 121 millimetro | |
Capacità di Max. Lifting del fuso | 150 kN (33720 lbf) | |
Max. Feeding Power | 75 kN (16860 lbf) | |
Pacchetto primario della pompa | Pompa Triplex di spostamento variabile a pistone assiale per l'azionamento della rotazione della testa del trapano, della gru principale, della pompa di fango & della linea argano. | Creatore: Pompa di DANFOSS primo: alla pompa 25MPa terzo: 102 LPM a 25MPa |
Serbatoio idraulico | Capacità | 420 L (111 gallone degli Stati Uniti) |
Velocita di sollevamento (singolo cavo) | 38-70m/min (tamburo nudo) | |
Capacità della conduttura | Sollevando forza (singolo cavo) | 77kN (17310 lbf) |
Diametro del filo di acciaio | (a 0,71 pollici) 18 millimetri | |
Lunghezza del filo di acciaio dell'impianto di perforazione di trapano idraulico del cingolo | 50 m. (164 piedi) | |
Velocita di sollevamento (singolo cavo) | 164m/min (tamburo nudo) | |
Capacità della linea albero del cavo della gru | Sollevando forza (singolo cavo) | 12 kN (2698 lbf) (tamburo nudo) |
Diametro del filo di acciaio | (a 0,24 pollici) 6 millimetri | |
Lunghezza del filo di acciaio | 1500 m. (4920 piedi) | |
Altezza dell'albero dell'impianto di perforazione di trapano idraulico del cingolo | 11 m. (36 piedi) | |
Albero che regola angolo | 0°-90° | |
Angolo di perforazione | 45°-90° | |
Colpo d'alimentazione | 3800 millimetro (a 150 pollici) | |
Colpo di slittamento | (a 59 pollici) 1500 millimetri | |
Tirata dell'alimentazione | 15000kg (33075 libbre) | |
Spinta dell'alimentazione | 7500kg (16538 libbre) | |
Tirata di Rod | 3m o 6m (9.84feet o 19.68feet) | |
Pompa di fango | Tipo | Ricambiare il tuffatore Triplex della pompa |
Modello | BW250 | |
Colpo | 100mm (a 3,9 pollici) | |
Volume dell'uscita | 250.145, 90, 52 24, 14 galloni/min degli Stati Uniti di l/min (66, 38,) | |
Pressione di scarico | 2,5, 4,5, 6,0, Mpa 6,0 (363, 653, 870, 870 PSI) | |
Morsetto del piede | Pressione della portata | (a 2.19-4.63 pollici) 55.5-117.5 millimetri attraverso il foro Ф154mm (a 6,06 pollici) |
Altro | Peso | 13000 chilogrammi (28665 libbre) |
Dimensioni (L ×H) del × W | 5600×2240×2650mm (a 220×88.2×104.3 pollici) | |
Modo di trasporto | Cingolo d'acciaio |
2. Circa noi
Siamo uno dei produttori principali degli impianti di perforazione di carotaggio del diamante in Cina,
Produciamo ed assicuriamo il tipo impianti di perforazione del fuso di carotaggio del diamante e tutti gli impianti di perforazione idraulici di carotaggio con la capacità della perforazione da 100 metri a 4200meters, alle pompe di fango e ad altri strumenti di perforazione relativi possono essere forniti pure.
Accogliamo favorevolmente calorosamente i clienti da ogni parte del mondo per contattarci per tutta l'indagine e proveremo il nostro meglio per fornire al servizio professionale per soddisfarvi.
3. servizio
Il tempo di trasporto dipende dalla destinazione.
Dopo che spediamo le merci, vi invieremo con la posta elettronica le informazioni di trasporto come pure seguiremo i dettagli.
Le merci saranno consegnate dal modo più ragionevole per la consegna.
1. Tutte le nostre piattaforme di produzione sono fornite periodo di garanzia ed i servizi di assistenza al cliente, pls ci contattano per i dettagli.
2. Offriamo il supporto tecnico lifer lungo alle nostre attrezzature della perforazione, prego ci contattiamo liberamente se avete qualunque domanda alla nostra perforazione
attrezzatura che avete ricevuto, vi diremo come risolvere il problema dal email o dal telefono.
Vista del prodotto
