Dettagli:
|
Tipo: | TIPO verticale degli SCAFFALI di INGRANAGGIO della piattaforma di produzione | MOTORE: | Motore diesel |
---|---|---|---|
Capacità di perforazione: | φ102 (4")/φ127 (5")/φ140 (5 1/2») | Tipo del telaio: | Il cingolo o il camion ha montato |
COLPO DELLA TESTA DI POTERE: | 13M | Albero: | 3.2m |
Evidenziare: | piattaforma di produzione superiore dell'azionamento di 3700m,impianto offshore superiore dell'azionamento di 3700m,piattaforma di produzione dell'azionamento della cima iso9001 |
verticale superiore idraulico dell'azionamento di 3700m che perfora il petrolio ed il gas di Rig Gear Racks Type For
Descrizione:

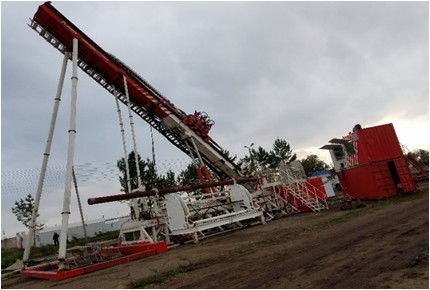

La piattaforma di produzione verticale di serie di TYC è un nuovo tipo di recente sviluppato dalla nostra società in base a molti anni di esperienza di produzione e di fabbricazione della piattaforma di produzione trenchless nella costruzione e nel processo di fabbricazione di petrolio e del metano dello strato carbonifero, secondo le caratteristiche della costruzione della piattaforma di produzione nei giacimenti di gas e di petrolio nel paese ed all'estero.
Caratteristica:
La progettazione dell'impianto di perforazione è la prestazione ragionevole, completa, superiore (insieme completo di attrezzatura: motore, sala di controllo, centrale elettrica, ecc. principali).
Pricipalmente è usato per la perforazione il pozzo di petrolio, il metano dello strato carbonifero, il gas dello scisto e del gas naturale nei pozzi propensi diritti. Presenta i vantaggi della struttura compatta, del trasporto conveniente, dell'alto livello di automazione e del costo di costruzione basso. Può anche essere usato per la conduttura sotterranea trenchless che pone l'ingegneria.
Caratteristiche della macchina:
1. Il trapano adotta l'azionamento idraulico completo, che può essere camion tipo, tipo del cingolo e della piattaforma;
spinta di 2, del pignone e dello scaffale e tirare il movimento stabile ed affidabile d'alimentazione del sistema;

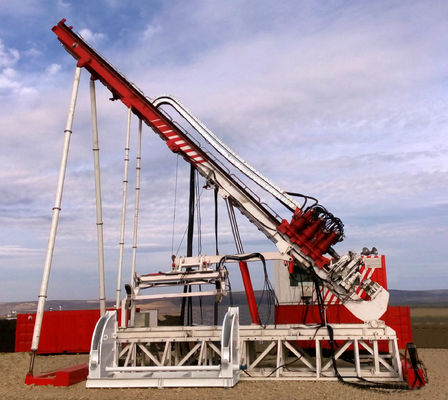

3. L'albero può regolare l'angolo di perforazione nell'ordine del ° di 12° -90 ed il dispositivo commovente anteriore e posteriore è novello ed unico.
4, carrozza del contenitore, fornita di condizionamento d'aria freddo e caldo, per fornire all'operatore una buona visione e un luogo di lavoro spazioso e comodo;
5, possono essere configurati con la gru ausiliaria casuale, caricante e scaricante il manipolatore automatico dell'asta di perforazione.
6. Il trapano adotta la tecnologia elettroidraulica avanzata di controllo e la tecnologia combinata di controllo di percezione chiusa ed aperta del carico fa il riscaldamento del sistema e del consumo di energia del trapano riduttore al minimo e l'intera macchina ha alta efficienza.
Specificazione:
MODELLO | TYC-150 | TYC-245 | TYC-320 | |
CAPACITÀ DI PERFORAZIONE | φ102 (4") | 2500m | 3200m | 3700m |
φ127 (5") | 2000m | 2500m | 2900m | |
φ140 (5 1/2») | 1500m | 2000m | 2400m | |
MOTORE | POTERE | 338 CHILOWATT | 440 CHILOWATT (INSIEME 2) | 552 CHILOWATT (INSIEME 2) |
VELOCITÀ | 1900 r/min | 2100 r/min | 2100 r/min | |
TIPO | MOTORE DIESEL | MOTORE DIESEL | MOTORE DIESEL | |
ROTAZIONE | TORQUE/RPM | 48000Nm 52r/min |
60000Nm 50r/min |
80000Nm 45r/min |
24000 nanometro 104 r/min |
30000 nanometro 100 r/min |
40000 nanometro 90 r/min |
||
CAPACITÀ DI SPINTA E DI TIRATA | FORZA SPINTA /SPEED | 1500 KN 11 m/min |
2450 KN 9,6 m/min |
3200 KN 10,5 m/min |
FORZA SPINTA /SPEED | 100 KN 23 m/min |
1600 KN 21 m/min |
2000 KN 22 m/min |
|
FORZA SPINTA /SPEED | 500 KN 35 m/min |
750 KN 33 m/min |
900 KN 35 m/min |
|
La velocità della spinta è collegata con il peso della testa di potere dell'albero dell'impianto di perforazione ed alla forza di deformazione dell'asta di perforazione. | ||||
TIPO DEL TELAIO | IL CINGOLO HA MONTATO IL TELAIO | 2 km/ora | 2,2 km/ora | 1,8 km/ora |
IL CAMION HA MONTATO IL TELAIO | 80 km/ora | 80 km/ora | 80 km/ora | |
SISTEMA DI BLOCCAGGIO | COPPIA DI TORSIONE DI TRUCCO | 60 KNm | 60 KNm | 120 KNm |
COPPIA DI TORSIONE DEL DISPOSITIVO D'ANCORAGGIO | 12 KNm | 12 KNm | 300 KNm | |
DISTANZA DI GALLEGGIAMENTO | 500mm | 500mm | 500mm | |
CON DIAMATER | Φ255 | Φ300 | Φ360 | |
TESTA DI POTERE | COLPO | 13 m. | 13 m. | 13 m. |
TIPO DI TRASMISSIONE | SCAFFALE DI INGRANAGGIO | SCAFFALE DI INGRANAGGIO | SCAFFALE DI INGRANAGGIO | |
DIAMETRO DELLA PARTE GIREVOLE DELL'ACQUA | Φ75 | Φ89 | Φ102 | |
ALBERO | SCIVOLAMENTO DELLA DISTANZA | 3.2M | 3.2M | 3.2M |
REGOLAZIONE DELL'ANGOLO | 10-90° | 10-90° | 10-90° | |
ARGANO DEL CAVO (FACOLTATIVO) | FORZA DI TIRATA | 1,5 tonnellate | 1,5 tonnellate | 1,5 tonnellate |
VELOCITÀ | 200 m/min | 240 m/min | 280 m/min | |
CAPACITÀ DELLA CORDA | 2000 m. | 2500 m. | 3000 m. | |
GRU DI PERFORAZIONE (FACOLTATIVO) |
PESO DI SOLLEVAMENTO | 6.3T.m | 6.3T.m | 6.3T.m |
RAGGIO DI LAVORO | ||||
SALA OPERATORIA | PESO | 5500 chilogrammi | ||
DIMESION | 6058 mm×2600 mm×2600 millimetro | |||
MACCHINA PRINCIPALE | PESO | 35 tonnellate | 40 tonnellate | 43 tonnellate |
DIMESION | 17m*3.1m*3.3m | 17.2m*3.1m*3.3m |
18.5m*3.1m*3.3m |
