Dettagli:
|
| Tipo: | Aeratore rotatorio | Dimensione: | HC-25S /HC-251S /HC-30S /HC-301S… ecc |
|---|---|---|---|
| Frequenza: | 50Hz | applicazione: | Aerazione, ospedali e laboratori SewageMixing ed aerazione di trattamento delle acque |
| Campo di pressione dell'aria del ventilatore rotatorio: | 0.1-0.5 kgf/cm2 | Nome: | Aeratori rotatori bassi di Hc 251s di serie di Hc del consumo di energia a basso rumore |
| Evidenziare: | aeratori rotatori del hc 251s,ventilatore rotatorio del lobo del hc 30s,aeratori rotatori 50hz |
||

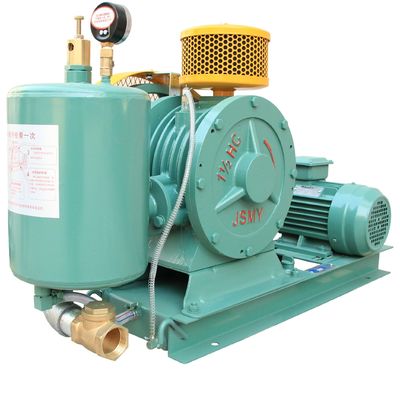

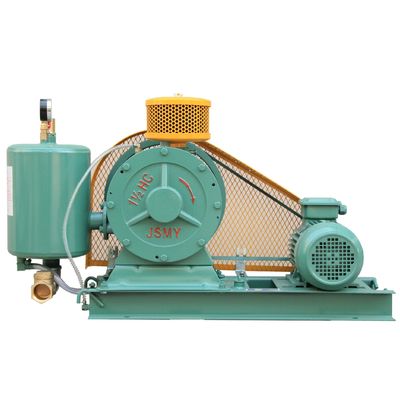

Aeratore rotatorio a basso rumore basso di serie del consumo di energia dell'installazione facile HC
Struttura dell'aeratore di serie di HC e principio di funzionamento rotatori
Campo di pressione dell'aria del ventilatore rotatorio: 0.1-0.5 kgf/cm2
Il ventilatore rotatorio ha una struttura squisita e pricipalmente è composto di sei parti: motore, filtro dell'aria, motore principale del ventilatore, camera d'aria, base (e serbatoio dell'olio), ugello della sgocciolatura dell'olio
Il ventilatore funziona sul rotore eccentrico sfalsato nel cilindro, fa la variazione di volume fra i lobi nella scanalatura del rotore per succhiare dentro, la compressa e l'aria di scarico
Durante il funzionamento, la differenza di pressione del ventilatore è usata per inviare automaticamente l'olio lubrificante all'ugello del gocciolamento, gocciolamento nel cilindro per ridurre l'attrito ed il rumore ed allo stesso tempo per ridurre il ritorno di aria nel cilindro
La struttura ed il colpo del ventilatore rotatorio
Le caratteristiche:
. Consumo di energia a basso rumore e basso, operazione stabile, installazione facile
. Resistenza alle variazioni del carico, flusso d'aria stabile, con la camera d'aria per il rilascio regolare dell'aria
. Materiali eccellenti, struttura squisita e prestazione eccezionale
Applicazioni:
Specifiche:
| Esaurisca il diametro del porto | | | Velocità | FLUSSO D'ARIA | Puleggia di cinghia di V | Cinghia di V | Serbatoio dell'olio | Peso | |||||||
| RPM | 0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/ | 0.5kgf/cm2 | ventilatore | motore | Peso netto | Peso lordo | |||||||
| HC-25S | 3/4" (20) | 0.37KW | 50HZ | 430 | 0,278 | 0,265 | 0,250 | 0,237 | 0,225 | 8" | 3" | A-889 | 1.2L (0.9L) | 40KG | 45KG | |
| HC-251S | 3/4" (20) | 0.55KW | 50HZ | 450 | 0,32 | 0,31 | 0,3 | 0,29 | 0,29 | 8" | 21/2" | A-1016 | 1.5L (1.1L) | 44KG | 51KG | |
| HC-30S | 1" (25) | 0.55KW | 50HZ | 430 | 0,36 | 0,35 | 0,34 | 0,33 | 0,32 | 10" | 3" | A-1118 | 1.5L (1.1L) | 50KG | 57KG | |
| HC-301S | 1" (25) | 0.75KW | 50HZ | 520 | 0,43 | 0,425 | 0,42 | 0,41 | 0,4 | 10" | 31/2" | A-1143 | 1.5L (1.1L) | 50KG | 57KG | |
| HC-40S | 11/4» (23) | 0.75KW | 50HZ | 500 | 0,68 | 0,67 | 0,66 | 0,65 | 0,62 | 12" | 4" | A-1321 | 2.5L (1.7L) | 80KG | 88KG | |
| HC-401S | 11/4» (32) | 1.5KW | 50HZ | 580 | 0,84 | 0,82 | 0,8 | 0,74 | 0,7 | 12" | 41/2" | A-1321 | 2.5L (1.7L) | 85KG | 93KG | |
| HC-50S | 11/2» (40) | 1.5KW | 50HZ | 430 | 1,2 | 1,15 | 1,1 | 1,08 | 1,05 | 14" | 4" | A-1600 | 3.5L (2.3L) | 120KG | 130KG | |
| HC-501S | 11/2» (40) | 2.2KW | 50HZ | 500 | 1,5 | 1,47 | 1,45 | 1,41 | 1,4 | 14" | 41/2" | A-1600 | 3.5L (2.3L) | 125KG | 135KG | |
| HC-60S | 2" (50) | 2.2KW | 50HZ | 450 | 2 | 1,95 | 1,9 | 1,8 | 1,75 | 16" | 5" | B-1880 | 5.5L (3.8L) | 190KG | 223KG | |
| HC-601S | 2" (50) | 4KW | 50HZ | 540 | 2,5 | 2,45 | 2,4 | 2,3 | 2,25 | 16" | 6" | B-1880 | 5.5L (3.8L) | 200KG | 233KG | |
| HC-80S | 21/2" (65) | 4KW | 50HZ | 430 | 2,95 | 2,8 | 2,75 | 2,65 | 2,6 | 18" | 51/2" | B-2108 | 8L (6L) | 250KG | 268KG | |
| HC-801S | 21/2" (65) | 5.5KW | 50HZ | 500 | 3,65 | 3,6 | 3,5 | 3,4 | 3,3 | 18" | 6" | B-2134 | 8L (6L) | 275KG | 293KG | |
| HC-100S | 3" (80) | 5.5KW | 50HZ | 390 | 4,5 | 4,45 | 4,4 | 4,3 | 4,2 | 20" | 51/2" | B-2362 | 20L (16L) | 375KG | 395KG | |
| HC-1001S | 3" (80) | 7.5KW | 50HZ | 420 | 5,6 | 5,5 | 5,4 | 5,3 | 5,2 | 20" | 6" | B-2362 | 20L (16L) | 390KG | 410KG | |
Disegni ed installazione del ventilatore rotatorio
Unità: millimetro
Unità: millimetro
| Modello | B | C | D | E | F | G | H | Io | J | K | L | M. | N | O | Dimensione di P | |
| HC-25S | 615 | 240 | 360 | 131 | 170 | 440 | 240 | 45 | 380 | 30 | 215 | 88 | 85 | 172 | / | 3/4" |
| HC-251S | 710 | 255 | 445 | 145 | 200 | 510 | 170 | 80 | 410 | 50 | 130 | 120 | 30 | 65 | 115 | 3/4" |
| HC-30S | 690 | 255 | 450 | 145 | 180 | 510 | 170 | 80 | 410 | 50 | 130 | 100 | 30 | 80 | 130 | 1" |
| HC-301S | 730 | 255 | 450 | 150 | 180 | 510 | 170 | 80 | 410 | 50 | 130 | 100 | 30 | 80 | 130 | 1" |
| HC-40S | 795 | 305 | 500 | 190 | 170 | 600 | 230 | 80 | 400 | 100 | 190 | 80 | 40 | 100 | 155 | 1 1/4" |
| HC-401S | 800 | 310 | 500 | 190 | 170 | 600 | 230 | 80 | 400 | 100 | 190 | 80 | 40 | 100 | 155 | 1 1/4" |
| HC-50S | 1010 | 345 | 600 | 213 | 210 | 800 | 265 | 80 | 600 | 100 | 225 | 100 | 90 | 90 | 160 | 1 1/2» |
| HC-501S | 1010 | 350 | 600 | 218 | 210 | 800 | 265 | 80 | 600 | 100 | 225 | 100 | 90 | 90 | 160 | 1 1/2» |
| HC-60S | 1180 | 385 | 730 | 230 | 330 | 850 | 300 | 100 | 600 | 125 | 260 | 185 | 60 | 95 | 185 | 2" |
| HC-601S | 1180 | 390 | 730 | 235 | 330 | 850 | 300 | 100 | 600 | 125 | 260 | 185 | 60 | 95 | 185 | 2" |
| HC-80S | 1325 | 440 | 870 | 260 | 325 | 1000 | 350 | 100 | 700 | 150 | 310 | 180 | 65 | 140 | 235 | 2 1/2» |
| HC-801S | 1325 | 445 | 870 | 265 | 325 | 1000 | 350 | 100 | 700 | 150 | 310 | 180 | 65 | 140 | 235 | 2 1/2» |
| HC-100S | 1520 | 555 | 955 | 320 | 420 | 1100 | 470 | 140 | 400 | 150 | 410 | 245 | 70 | 150 | 270 | 3" |
| HC-1001S | 1520 | 560 | 955 | 320 | 420 | 1100 | 470 | 140 | 400 | 150 | 410 | 245 | 70 | 150 | 270 | 3" |
