Dettagli:
|
| Descrizione: | macchina idraulica di carotaggio | modello: | HYDX -4 |
|---|---|---|---|
| Tipo: | Tipo tipo tipo del cingolo di Plaform del rimorchio | Energia: | 145KW |
| Dimession: | 6250*2220*2500mm | Peso: | 12500kg |
| Pompa fango: | BW250 | Velocità: | 1900rpm |
| Evidenziare: | Core perforatrici,carotaggio del diamante |
||

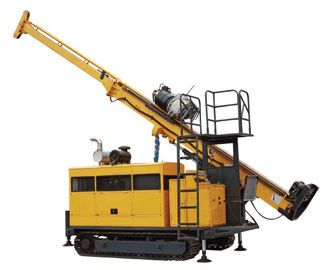

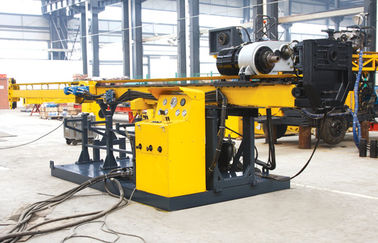

Tipo idraulico tipo tipo del cingolo della macchina di carotaggio di HYDX -4 di Plaform del rimorchio
L'impianto di perforazione idraulico di carotaggio HYDX-4 di idraulico pieno e del rotatore ha adottato la tecnologia del cavo che svuota, è stato il tipo dominante impianto di perforazione per i giacimenti minerari solidi che indagano nelle contee sviluppate nel mondo. È inoltre la direzione di sviluppo della tecnica e del materiale di trivellazione di perforazione in Cina.
Questo tipo di impianto di perforazione di trapano geologico idraulico ha potuto sostituire i prodotti importati. Potrebbe applicarsi all'esplorazione ed alla prospezione della geologia, della metallurgia, del carbone, del petrolio, del gas naturale, dell'acqua freatica e di altre industrie.
L'impianto di perforazione idraulico di carotaggio HYDX-4 è fornito di motore di serie che guida la pompa. L'alimentazione ed il sollevamento del rotatore sono determinati nella struttura del cilindro direttamente che spinge, con un colpo di 3.5m (11,5 piedi).
La rotazione del fuso è determinata da un singolo motore. Ha quattro spostamenti meccanici di gamma di velocità e la velocità potrebbe essere regolata idraulicamente con il cambiamento dei campanili. L'impianto di perforazione di trapano geologico idraulico è semplice in struttura.
È leggero e facile per transferenza; l'albero ha le funzioni di scivolamento e di terra commovente; il fuso ha sollevato e si abbassato con il cilindro idraulico; potrebbe essere piegato per il trasporto e la rilocazione. Il foro del fuso è di grande diametro.
Ⅱ. Parametri principali
Capacità primaria del serbatoio idraulico della pompa di capacità principale del morsetto del piede della gru del cavo altri
| Motore diesel dell'impianto di perforazione idraulico di carotaggio HYDX-4 | Modello | Cummins 6BTA5.9-C180 (turbo e tassa raffreddati ad acqua) |
| Spostamento | 5.9L (1,56 galloni degli Stati Uniti) | |
| Potere | 132Kw (180HP) | |
| RPM stimato (prestabilire) | 2200rpm | |
| Capacità di perforazione dell'impianto di perforazione di trapano geologico idraulico | Impianto di perforazione idraulico di carotaggio di Bq | 1000m (3280feet) |
| Impianto di perforazione idraulico di carotaggio di NQ | 700m (2296 piedi) | |
| Impianto di perforazione di trapano geologico del HQ | 500m (1640 piedi) | |
| Impianto di perforazione di trapano geologico idraulico di PQ | 300m (984 piedi) | |
| Motore di rotazione | Creatore Motore-variabile idraulico: SAUER-DANFOSS | |
| RPM | Un cambiamento 0-1100 giri/min. di quattro campanili degli spostamenti | |
| Rapporti | primo 2.652:1 di 4.519:1 quarto di 8.171:1 terzo di 14.422:1 secondo | |
| Impianto di perforazione idraulico capo di carotaggio HYDX-4 del trapano | Apri capo | Stile di perno, manuale attivato |
| Chuck idraulico (PQ) | Aperto idraulicamente, primavera del disco che preme, normalmente tipo chiuso una capacità di C di tenuta assiale di 222 400 N | |
| Impianto di perforazione di trapano geologico idraulico di Max. Torque | 3700 N·m. (2727 lbf·ft) | |
| Tenga il diametro | (a 4,76 pollici) 121 millimetro | |
| Capacità di Max. Lifting del fuso | 150 kN (33720 lbf) | |
| Impianto di perforazione idraulico di carotaggio di Max. Feeding Power HYDX-4 | 60 kN (13480 lbf) | |
| Pompa Triplex per l'azionamento del rotatore, pompa di fango dell'argano & prese di spostamento variabile a pistone assiale della pompa idraulica di livellamento. Con il carico che percepisce sistema. | Creatore: Pompa di DANFOSS primo: 148LPM alla pompa 31.5MPa secondo: 120LPM alla pompa 28MPa terzo: 50 LPM a 16MPa | |
| Impianto di perforazione idraulico di carotaggio di capacità HYDX-4 | 310 L (82 galloni degli Stati Uniti) | |
| Sollevando forza (singolo cavo) | 57kN (12814 lbf) (tamburo nudo) | |
| Velocita di sollevamento (singolo cavo) | 38-70m/min (tamburo nudo) | |
| Impianto di perforazione di trapano geologico idraulico della gru | Diametro del filo di acciaio | (a 0,71 pollici) 18 millimetri |
| Lunghezza del filo di acciaio | 50 m. (164 piedi) | |
| Sollevando forza (singolo cavo) | 1200 chilogrammi (2646 libbre) (tamburo nudo) | |
| Velocita di sollevamento (singolo cavo) | 60-90m/min (tamburo nudo) | |
| Diametro del filo di acciaio | (a 0,2 pollici) 5,3 millimetri | |
| Lunghezza del filo di acciaio | 1000 m. (3280 piedi) | |
| Altezza dell'albero | 9,6 m. (31,49 piedi) | |
| Albero che regola angolo | 0°-90° | |
| Angolo di perforazione | 45º fuori dall'orizzontale a 90ºvertical giù | |
| Tirata dell'alimentazione | 15000kg (33075 libbre) | |
| Albero | Spinta dell'alimentazione | 6000kg (13230 libbre) |
| Tirata di Rod | 3m o 6m (9.84feet o 19.68feet) | |
| Colpo d'alimentazione | (a 137,80 pollici) 3500 millimetri | |
| Colpo di slittamento | (a 23,62 pollici) 600 millimetri | |
| Tipo | Ricambiare il tuffatore Triplex della pompa | |
| Pompa di fango | Modello | BW160/10 |
| Colpo | 70mm (a 2,76 pollici) | |
| Pressione di scarico | 2,5, 4,0, 6,5, 10,0 Mpa (363, 580, 943, 1450 PSI) | |
| Pressione della portata | (a 2.19-4.33 pollici) 55.5-110 millimetri attraverso il foro Ф154mm (a 6,06 pollici) | |
| Peso (tipo della piattaforma) | 9300 chilogrammi (20506 libbre) | |
| Altri | Dimensioni (L×W×H) | 5100×2200×2650mm (a 200×86.6×104.3 pollici) |
| Modo di trasporto | Cingolo |
