Perforazione a rotazione superiore dell'impianto di perforazione dell'azionamento con la piattaforma di produzione universale di CBM di circolazione inversa

Perforazione a rotazione superiore dell'impianto di perforazione dell'azionamento con la piattaforma di produzione universale di CBM di circolazione inversa

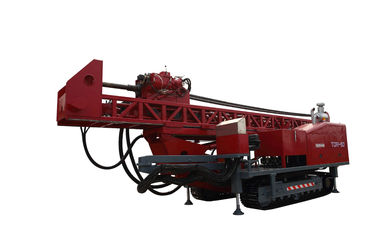

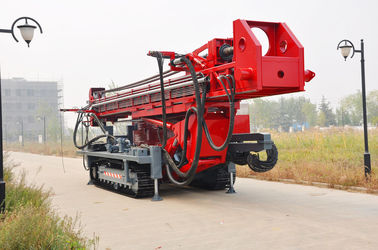

Perforazione a rotazione superiore dell'impianto di perforazione dell'azionamento con la piattaforma di produzione universale di CBM di circolazione inversa Perforazione a rotazione superiore dell'impianto di perforazione dell'azionamento con la piattaforma di produzione universale di CBM di circolazione inversa Perforazione a rotazione superiore dell'impianto di perforazione dell'azionamento con la piattaforma di produzione universale di CBM di circolazione inversa

Grande immagine :  Perforazione a rotazione superiore dell'impianto di perforazione dell'azionamento con la piattaforma di produzione universale di CBM di circolazione inversa

Dettagli:
Luogo di origine: CINA
Marca: SINOCOREDRILL
Certificazione: CE
Numero di modello: TDR -50
Termini di pagamento e spedizione:
Quantità di ordine minimo: N / A
Imballaggi particolari: Pacchetto di consegna di mare
Tempi di consegna: Basato sull'ordine dettagliato
Termini di pagamento: T/T
Capacità di alimentazione: Basato sull'ordine dettagliato

Perforazione a rotazione superiore dell'impianto di perforazione dell'azionamento con la piattaforma di produzione universale di CBM di circolazione inversa

descrizione
Nome di prodotto: Piattaforma di produzione di CBM Tipo: Impianto di perforazione della perforazione a rotazione
Tipo di potere: Diesel Applicazioni: petrolio e gas, geothermy, explotation ed estrazione mineraria
Modello: TDR -50 Sistema: Idraulico
Evidenziare:

impianti di perforazione idraulici

,

impianti di perforazione a rotazione





Perforazione a rotazione con la piattaforma di produzione universale di CBM di circolazione inversa TDR -50



La piattaforma di produzione universale di TDR -50 permette ad ogni utente di perforare con i seguenti metodi, con i diametri del pozzo trivellato di ″ 3,5 a ″ 47 e le profondità di perforazione fino ad un massimo di 1 200m.

●Perforazione a rotazione con circolazione diretta

●Perforazione a rotazione con circolazione inversa

●Carotaggio di percussione (detorsolamento della ram)

●Carotaggio del cavo

●Perforazione del martello del Giù--foro

●Perforazione di caduta libera

●Perforazione di deviazione di direzione

L'impianto di perforazione dei servies di TDR può essere uso per olio basso ed il gas, il drenaggio di metano del bacino carbonifero, il geothermy, il explotation della miniera e l'applicazione buona dell'acqua profonda del grande diametro, anche possono essere uso per le emanazioni di gas della miniera di carbone e giù il foro del salvataggio.





Impianto di perforazione di trapano superiore multifunzionale idraulico pieno dell'azionamento TDR-50



Specifiche dettagliate



1. unisca il motore

Motore diesel, 6 cilindri, in linea, 2 valvole, turbo intercooled; Testate di cilindro separate, blocchetto della struttura; Facendo uso di tecnologia ad alta pressione meccanica dell'iniezione per il sistema di alimentazione.

L'albero a gomito del motore diesel fornisce il potere per la pompa idraulica tramite l'accoppiatore flessibile (fatto da KTR in Germania).

Modello    Motore diesel WD10G330E211

Potere    330 HP (243 chilowatt) @ 2200 giri/min.

Max.torque   Nm@ 1250 1500 giri/min.

Spostamento   9,726 L

Min Fuel Consumption   210g/kw h



2. circuito idraulico

Quattro pompe idrauliche, tre pompe a pistone di spostamento variabile ed uno spostamento fisso

pompe idrauliche, tutte insieme fornire potere per l'impianto di perforazione. Il circuito idraulico è un circuito aperto con l'unità di filtraggio proporzionale della valvola di regolazione e completamente del circuito. L'elemento filtrante può essere sostituito.

La dissipazione di calore di idraulico proviene dal raffreddamento ad aria forzata. La pompa a pistone di spostamento variabile e la valvola di regolazione proporzionale del sistema girante e d'alimentazione sono a progettata a carico sensibile,

quale controlla il flusso della pompa come richiesto. Tutti i rami idraulici sono protetti dalla valvola di troppopieno.



3. intelaiature di base della gru ed inclinazione dell'albero

L'intelaiatura di base della gru è fatta dal tubo d'acciaio quadrato pesante, sia anteriore e posteriore cilindri è collegata con il montaggio del trapano. Ci sono dispositivi di bloccaggio sia a caricamento che alla posizione di viaggio.  Ogni intelaiatura di base della gru ha potuto posizionare da sè.

Il cilindro dell'albero ha estremità dell'amplificatore, in grado di ridurre la scossa quando va su e giù e la rende più stabile. La valvola di regolazione ha potuto cambiare la velocità come stata necessaria.



4. pannello di controllo

il pannello dell'Arco-oscillazione situato alla parte di sinistra e possono ritirare sotto l'albero quando trasporta.

Il pannello di controllo consiste interamente la posizione della perforatrice e dell'apparato. Il bordo del un poco consiste: acqua termometro, tachimetro, manometro dell'olio, manometro del sistema girante, pressione

calibro del sistema d'alimentazione, manometro del sistema di perforazione, pressione della perforazione, pressione

della pompa di aiuto ecc.



5. incastrare albero

Incastrare l'albero fornisce molto più lunghezza della corsa ed altezza per la testa del trapano e

accorcia la lunghezza della macchina principale in trasporto. Il cilindro scorrevole aiuta l'albero

con la lunghezza della corsa fino a 3,65 m. e la fanno saldamente contattare la terra, di conseguenza,

minimizza la forza del montaggio del trapano.

Completamente in espansione: 62 piedi (m) 18,9

Completamente ritirato: 39,4 piedi (12 m)



6. sistema d'alimentazione

La testa di azionamento superiore è determinata dal cilindro idraulico e dalla catena. Quando sta aumentando, l'estremità superiore di

l'albero potrebbe esteso al rapporto del 1:2, la lunghezza massima dell'unità capa è di circa 46 piedi (14.02m)

La capacità di tir indietroare la forza           110 230 lbf   (50 000Kg)

La capacità di tira giù la forza          26 455 lbf (12 000Kg)

Il massimo tira giù la velocità                    80m/min

Colpo dello slittamento dell'albero                          3.65m



7. sistema di sicurezza

Il circuito idraulico dell'albero è fornito di valvola idraulica della sicurezza, quando qualcosa va male

con il circuito idraulico e giri l'unità sta perforando giù fuori controllo, la sicurezza idraulica

la valvola chiuderà l'unità a chiave capa, così la ferma dalla perforazione giù ed evita un incidente.



8. valvola d'alimentazione del trapano-Su

L'operatore potrebbe controllare esattamente la pressione tramite il trapano-su lentamente d'alimentazione.



9.  Testa di azionamento superiore

Vestiti superiori della testa di azionamento per lo scalpello a rulli, il martello di DTH, il pezzo dell'aneto di PDC e lo scalpello a diamanti che si incontra

la richiesta speciale di gira la velocità e la coppia di torsione durante il lavoro. Il cambio di 4 spostamenti facendo uso dell'ingranaggio cilindrico

azionamento, lubrificazione di bagno d'olio. Il motore ed il cambio idraulici hanno potuto provvedere ad molta alta velocità

e coppia di torsione da essere regolato.

L'angolo di gira l'unità potrebbe essere regolato come necessario, gamme da 0º (verticale)--90º.

Diametro interno dell'asse del centro del rubinetto:       76,2 millimetri







11.           Chiave di potere

Le tenaglie sono progettate e fabbricate secondo la norma SY/T5074 e API Spec 7K» la specificazione per attrezzatura di perforazione e bene d'assistenza».

La dimensione ha suonato                       accoppiamento del ″ di 3 1/2 - un corpo di 8 ″

Max.Torque                    100 000 nanometro

Velocità di rotazione               2,7 – 40 GIRI/MIN.



12.          Montaggio: Cingolo, telaio dell'escavatore

La velocità di Max.Moving è 3 km/ora.



13.           Jib Boom

Azionamento e controllo idraulici, supporto rotatorio 180º. Carichi la capacità 7 605 lbf (3 450 chilogrammi).



14.          Sottomarino di galleggiamento

Il sottomarino di galleggiamento permette affinchè il giunto si muova alla gamma 3 di ″ (76,2 millimetri).



15.           Argano

L'argano guidato dal motore idraulico posizionato dietro l'albero, usando per gli strumenti di perforazione di sollevamento, quali i coni retinici, tubo dell'intelaiatura, tagliente ed asta pesante, funzionamento ecc. dell'argano è indipendente dall'altra funzione di perforazione.

Capacità della corda dell'argano          50 m.

Ruota vuota che tira forza      3450 chilogrammi

Velocità vuota della ruota                  60 m/min

cavo d'acciaio                                 13 millimetri, 35 m.



16.           Linea argano

L'impianto di perforazione inoltre è fornito della linea argano, facendo uso per del carotaggio e dell'altro campo di perforazione.

Capacità di sollevamento massima: 1,5 tonnellate. (Tamburo nudo)

Diametro del filo di acciaio:           6mm

Capacità della corda:           1500m

La velocità di sollevamento del singolo cavo è 0-280m/min, è regolabile stepless ed usato per ascensore e monta la rilevazione dei dispositivi.



17.            Pompa della schiuma

La pompa della schiuma è guidata dalla pompa a pistone di reciproco idraulico, orizzontale, triplex, a semplice effetto.

Spostamento massimo     75 l/min

Pressione massima              Mpa 6



18.          Lubrificatore dello strumento

Lubrificatore dello strumento che lubrifica lo strumento del trapano per il martello di DTH.

Flusso dell'olio lubrificante: 0-12 l/h



stoccaggio: 8 L



19.           Sistema elettrico

Generatore e pastella guidati dal motore diesel complessivamente per fornire corrente continua 24V. Tutti i cavi sono protetti dalla linea della guarnizione. Ancora, tutti i circuiti sono forniti del messo in cortocircuito di.

Generatore                      24 CC DI V

Batteria                          2 paralleli delle batterie relativi a 12 V

Lampada capa                    un proiettore di 4 alogeni



Perforazione a rotazione superiore dell'impianto di perforazione dell'azionamento con la piattaforma di produzione universale di CBM di circolazione inversa 0
