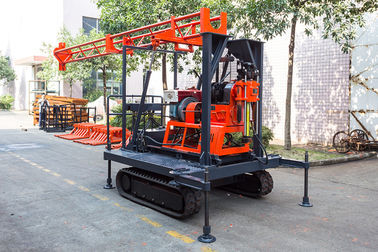

Perforatrice cingolata portatile leggera di ingegneria dell'impianto di perforazione di carotiere
Introduzione
La piattaforma di produzione di ingegneria del cingolo XYL-200 è una perforatrice geotecnica multifunzionale portatile leggera di ingegneria, che è sviluppato in base al modello GY-200-1A di origine con le caratteristiche del cingolo che si muovono, la costruzione idraulica della torre o piegare. Pricipalmente è utilizzata per ricerca geotecnica nel campo di costruzione degli edifici industriale e civile, ferrovie, ponti, l'idropotenza ed anche per la perforazione di diametro basso del miro-mucchio. La macchina è estremamente buona con i luoghi di perforazione ad alta densità in un'area.
Caratteristiche principali:
Dati di base:
1, Perforazione-capacità | |||||||
Diametro di perforazione (millimetro) | 300 | 76 | 46 | ||||
Profondità di perforazione (m) | 60 | 225 | 290 | ||||
Diametro di Rod (millimetro) | 50 | 42 | |||||
Gamma di angolo verticale | 0°~360° | ||||||
Distanza a partire dal foro | 270mm | ||||||
2, ruota | |||||||
Velocità di rotazione del mandrino (r/min) | Di andata | 900 475 388 205 157 68 | |||||
Inverso | 256 85 | ||||||
Coppia di torsione massima | 2000N·m. | ||||||
Colpo del fuso | 400mm | ||||||
Forza ascensionale massima del cilindro | 29KN | ||||||
Forza motrice massima del cilindro | 39KN | ||||||
3, gru | |||||||
BobbinDiameter | φ135mm | ||||||
Diametro della corda | φ12.5mm | ||||||
Capacità della corda | 30m | ||||||
Capacità di sollevamento (singolo tubo) | 30KN | ||||||
Bobina linespeed (il secondo strato) (m/s) | 0,27 0,64 0,83 1,58 1,64 | ||||||
4, pompa di olio | |||||||
Tipo | Pompa di olio della ruota di CBF-F420-ALPL | ||||||
Spostamento | 20mL/r | ||||||
Velocità stimata normale | 2500r/min | ||||||
Pressione normale | 20MPa | ||||||
Pressione massima | 25MPa | ||||||
5, potere | TIPO | Potere stimato | Velocità stimata | Peso | |||
(1) motore | Y160L-4 | 15KW | 1460r/min | 144kg | |||
(2) Motore diesel | ZS1110 | 14.7KW | 2200r/min | 180kg | |||
torre 6.Drilling | |||||||
Altezza verticale | 7.2m | ||||||
Sollevamento dell'altezza | 6.8m | ||||||
Peso | 320kg | ||||||
7, telaio | |||||||
Tipo | LDZ3-1300 | ||||||
Velocità | 1.5km/h | ||||||
Pendenza ammissibile | 20° | ||||||
Carico utile autorizzato | 3.2t | ||||||
Pressione di sistema | 16MPa | ||||||
8, dimensioni | 3800×2170×3050mm | ||||||
9, peso | 2.2t |
