Dettagli:
|
Potenza nominale: | 75KW/1450RPM | Flusso massimo della pompa principale: | 160 l/m |
---|---|---|---|
Pressione massima della pompa principale: | 300 Antivari | Perforazione di Bq: | 1000M |
Peso totale dell'impianto di perforazione: | 2100kg | Pompa a livello: | FMC/AW 1122BCD |
colore: | Giallo | ||
Evidenziare: | impianti di perforazione di trapano sotterranei,Idraulico Drilling Rig |

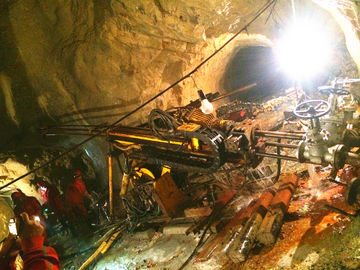

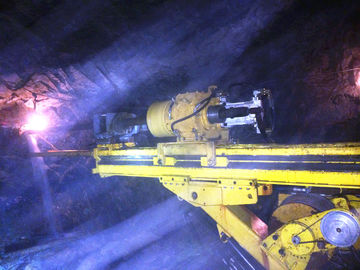

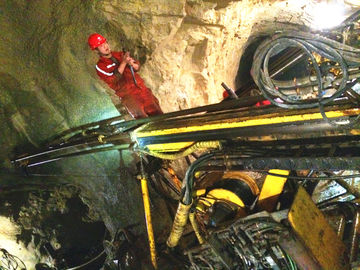

Impianto di perforazione di carotiere sotterraneo di progettazione professionale con la copia di profondità 1000m di perforazione dell'atlante Copco
Il UX1000 è un tipo sotterraneo di impianto di perforazione di trapano di detorsolamento per il medium della perforazione ai fori profondi, capace della perforazione per gli entrambi superficie e le applicazioni sotterranee.
Fornito da una di una struttura guidata da cilindro robusta dell'alimentazione e (facoltativo per 90KW) di un blocco alimentatore 75KW, questo trapano fornisce la forza elevata del ritiro, la penetrazione veloce della perforazione e la barretta rapida trattanti il tasso. Il trapano utilizza un motore elettrico (facoltativo per diesel) per alimentare l'idraulica sulla macchina.
Unità motrice
L'unità motrice standard è elettrica, che misura per le applicazioni sotterranee tipiche. Il blocco alimentatore diesel di versione è inoltre disponibile secondo bisogno specifico dell'applicazione.
Potenza nominale ...................................... 75KW/1450RPM
Flusso massimo della pompa principale .......................... 160 l/m
Pressione massima della pompa principale .................. 300 Antivari
Assista il flusso massimo della pompa ..................... 40,5 l/m
Assista la pressione massima della pompa .............. 300 Antivari
Pesi ............................................... 980Kg
LxWxH ............................................... 1845x790x1380 millimetro
Struttura dell'alimentazione
Lunghezza ........................ 1800mm, cilindro idraulico dell'alimentazione.
Lunghezza dell'alimentazione .......................... 1800 (millimetri)
Lunghezza ............... 2900 della struttura dell'alimentazione (millimetro)
Lunghezza dell'albero di estensione… ...... 2000 (millimetro)
Forza ........................... 89 dell'alimentazione (kN)
Tiri la forza ............................. 89 (kN)
Velocità di avanzamento .......................... 0,9 (m/s)
Supporto di Rod
Il supporto di barretta è aperto e la gas-pressione è chiusa idraulicamente. Nel caso di perdita di pressione idraulica il supporto di barretta si chiude immediatamente. La pressione del gas può essere controllata convenientemente.
Dimensione massima ........................ 89mm della barretta
Alesi (senza mandibole) .......... 102mm
Alesi (senza coperture) ...... 170mm
Forza assiale ............... 45kN della tenuta
Forza assiale della tenuta (TC) ...... 90kN
Unità di rotazione
Motore .................... 107cc, controllo variabile
Rotazione massima (RPM) ........... 1400
Coppia di torsione massima (nanometro) ........... 1275
Fili il diametro interno (millimetro) ........... 101
Blocchi (forza assiale della tenuta (Kn) ........... 150
Gru del cavo (con il WL che livella dispositivo)
Capacità ...................................... 1000m, 4.75mm
Tiri il min ....................................... 3600 la N (tamburo pieno)
Tiri ...................................... 9700 massimi la N (tamburo vuoto)
Linea min di velocità ............................ 1,8 m/s (tamburo vuoto)
Linea velocità ........................... 4,8 m/s massimi (tamburo pieno)
Pompa a livello (facoltativa)
Scriva ............................................ FMC/AW a macchina 1122BCD
Flusso massimo ............................. 140 l/m
Pressione massima ...................... 70 Antivari
Capacità di profondità del trapano
Bq .................................................. 960 m.
NQ ................................................. 760 m.
HQ ................................................. 520 m.
Peso totale ........................... 2100Kg dell'impianto di perforazione
Misure & pesi
Trasporto di lavoro (millimetro) (millimetri)
Un 3800 3600
B 2100 2100
C 2700 2700
D 1000 1000
