Dettagli:
|
| Peso: | 2100kgs | Energia: | 75Kw (elettrico)/diesel disponibile |
|---|---|---|---|
| Stile: | Piattaforma di produzione sotterranea | Dimensione: | 2500*390*620 |
| Pressione stimata della pompa principale: | 31.5MPa | frequenza: | 50 hertz |
| Capacità di perforazione: | HQ 400M/NQ 550m BQ 700m | Velocità di rotazione del motore: | 1480rpm |
| Evidenziare: | impianti di perforazione di trapano sotterranei,impianto di perforazione di trapano di estrazione mineraria |
||

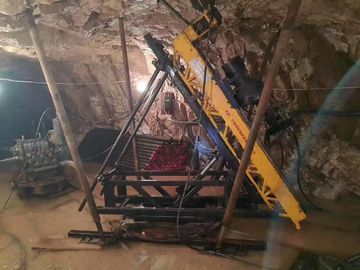

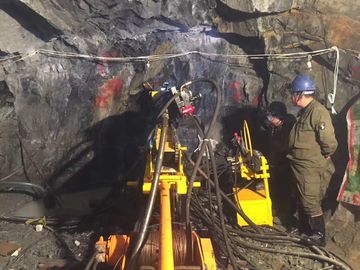

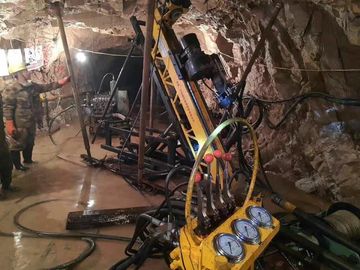

Z90-3 impianto di perforazione di trapano sotterraneo del HQ 300m usato per il traforo e la tutela dell'acqua
La piattaforma di produzione sotterranea Z90-3 è adatta a luoghi di perforazione a scopo delle mie che esplorano; anche hanno potuto essere utilizzati nell'ingegneria, nel traforo e nel progetto ferroviari di tutela dell'acqua. Certamente vi avvantaggierete molto dalla sua prestazione eccellente ed affidabile.

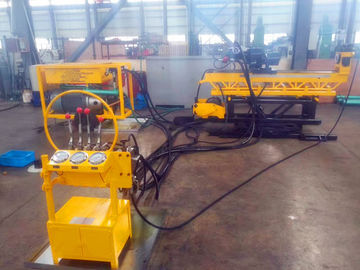

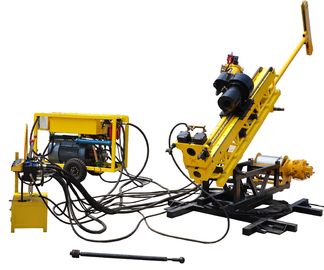

La piattaforma di produzione sotterranea UZ90-3 è composta di unità motrice, di ente a macchina, di pannello di controllo, di unità di rotazione, di supporto di barretta e di pompa di fango.
1. La pompa di olio guida il motore per girare, impianti del cilindro idraulico senza torretta.
2. Il sistema a macchina di rotazione, alimentazione, pompante e premente conta su azionamento fluido; renda il vostro lavoro della perforazione più regolare di tutti i altri concorrenti;
3. La velocità veloce della perforazione, può luoghi di perforazione da tutto l'angolo in tunnel del lavoro dalla colonna, la migliore applicabilità;
4. Con la V-guida, i prodotti forniscono il più alta concentricità circa l'asse principale;
5. Facile a manutenzione, alla riparazione, allo smontaggio, all'installazione ed al movimento.
Caratteristica tecnica della perforatrice tutto idraulica (doppia struttura della pompa)
| Velocità di rotazione del fuso | 0-1300 r/min | Pressione di esercizio del circuito idraulico | Mpa 20 |
| Coppia di torsione del fuso | >1300 nanometro | Pressione di esercizio massima | Mpa 25 |
| Forza di spinta assiale | >62 KN | Angolo di perforazione di grado | 0-360 ° |
| Forza di trazione assiale | >83 KN | Angolo della trivellazione | 0-360 ° |
| Struttura dell'alimentazione della testa di rotazione | 1600mm | Angolo al suolo di perforazione | 0-180 ° |
| Potere del motore | 75KW | Velocità di rotazione del motore | 1480 giri/min. |
| Tensione | 380V | Frequenza | 50 hertz |
| Pressione stimata della pompa principale | 31,5 Mpa | Pressione stimata della pompa ausiliaria | 31,5 Mpa |
| Dimensiona (length*width*height) il millimetro | Parte principale: 2500*390*620 Unità motrice: 1710*1100*1270 Pannello di controllo: 550*450*1150 |
||
| Peso | 2100KG (parte principale: 550kg, unità motrice: 800kg, pannello di controllo: 132kg | ||
La relazione fra la profondità di perforazione, il diametro di perforazione ed il materiale dell'asta di trivellazione
| Diametro del foro (millimetro) | Diametro dell'asta di trivellazione (millimetro) | Materiale dell'asta di trivellazione | Profondità di perforazione (m) | ||
| Verso il basso | Orizzontale | Verso l'alto | |||
| 95 (HQ) | 89 | acciaio | 400 | 300 | 200 |
| 75 (NQ) | 71 | acciaio | 550 | 400 | 300 |
| 59 (BQ) | 55,5 | acciaio | 700 | 550 | 400 |
