Dettagli:
|
| Tipo: | Impianto di perforazione di carotiere di superficie idraulico pieno | Modello: | cr10 |
|---|---|---|---|
| Motore: | 118 chilowatt/2200rpm | Capacità di perforazione: | HQ 650m NQ 800m di BQ 1100m |
| Dimensioni di trasporto: | 4880×2240×2480mm | Peso: | 8200 kg |
| Motore di rotazione: | Motore idraulico schema sequenza di funzionamento | RPM: | Cambiamento di Stepless: 0-1150 GIRI/MIN. |
| Evidenziare: | Il cingolo di NQ 600m ha montato la piattaforma di produzione,Il cingolo del HQ 400m ha montato la piattaforma di produzione,Piattaforma di produzione idraulica montata cingolo |
||

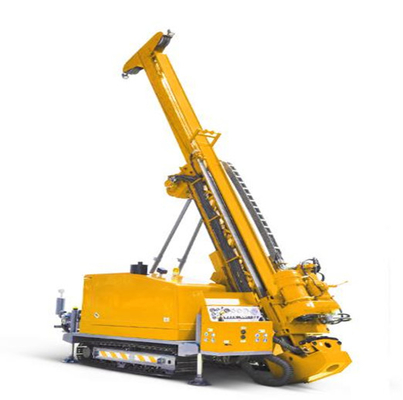

Il cingolo idraulico pieno del trapano dell'oro di estrazione mineraria del HQ 650 la m. il NQ 800m ha montato l'impianto di perforazione di superficie di carotaggio
Le carotiere di serie del CR sono utilizzate per terreno normale e collinoso, lavoro nell'ambito dell'ambiente di temperatura elevata, aree fredde.
La macchina principale adotta il cingolo automotore del telaio, potenza del motore, pompa di fango, argano e l'altra struttura integrata, anche può essere struttura su misura del camion della piattaforma, pricipalmente è usata per metallo e l'indagine e l'esplorazione minerali solide non metalliche, inoltre, anche possono essere utilizzate nell'esplorazione della geologia di ingegneria, indagine di idrogeologia, ricognizione e l'esplorazione del giacimento di gas e di petrolio, trivellazione ecc. dell'acqua. L'impianto di perforazione ha la disposizione ragionevole, la struttura compatta, la prestazione superiore, il funzionamento semplice e manutenzione conveniente.
L'impianto di perforazione di carotiere di idraulico pieno e del rotatore ha adottato la tecnologia di detorsolamento del cavo è stato il tipo dominante impianto di perforazione per i giacimenti minerari solidi che indagano nelle contee sviluppate nel mondo. È inoltre la direzione di sviluppo della tecnica e del materiale di trivellazione di perforazione in Cina
L'impianto di perforazione è semplice in struttura. È leggero e facile per transferenza; l'albero ha le funzioni di scivolamento e di terra commovente; il fuso ha sollevato e si abbassato con il cilindro idraulico; potrebbe essere piegato per il trasporto e la rilocazione. Il foro del fuso è di grande diametro.
Parametri di prestazione principali di CR-10
|
Motore diesel |
Spostamento | 4,5 L | |||||||
| Potere/RPM stimato | 118 chilowatt/2200rpm | ||||||||
|
Capacità di perforazione |
Bq | 1100 m. | HQ | 650 m. | |||||
| NQ | 800 m. | ||||||||
|
Testa del trapano |
Motore di rotazione | ||||||||
|
Tre spostamenti Cambiamento di Stepless: 0-1200 GIRI/MIN. |
|||||||||
| Apri capo |
Forma di spostamento del cilindro |
||||||||
|
Chuck idraulico (PQ) |
Aperto idraulicamente Una capacità di tenuta assiale di 140000 N |
||||||||
| Max. Torque | 3550 N·m. | ||||||||
| Diametro del foro | 95 millimetri | ||||||||
| Capacità di Max. Lifting del fuso | kN 120 | ||||||||
|
Max. Feeding Power
|
kN 50 | ||||||||
|
Capacità della gru principale |
Velocita di sollevamento (singolo cavo) | 0-50 m/min (tamburo nudo) | |||||||
| Sollevando forza (singolo cavo) | kN 55 | ||||||||
| Diametro del filo di acciaio | 14-16 millimetri | ||||||||
| Lunghezza del filo di acciaio | 45 m. | ||||||||
|
Capacità della gru del cavo |
Sollevando forza (singolo cavo) | 10 kN (3372 lbf) (tamburo nudo) | |||||||
| Diametro del filo di acciaio | (a 0,24 pollici) 6 millimetri | ||||||||
| Lunghezza del filo di acciaio | 800 m. | ||||||||
|
Albero
Pompa di fango |
Altezza dell'albero | 8,8 m. | |||||||
| Angolo di perforazione |
45º fuori dall'orizzontale a 90ºvertical giù
|
||||||||
| Colpo d'alimentazione | 3600 millimetri | ||||||||
| Colpo di slittamento | 1000 millimetri | ||||||||
| Tirata dell'alimentazione | 10 tonnellate | ||||||||
| Spinta dell'alimentazione | 5 tonnellate | ||||||||
| Rod Pull | 3m o 6m (9.84feet o 19.68feet) | ||||||||
| Volume dell'uscita | 150 l/min | ||||||||
| Pressione di scarico | 8,0 Mpa | ||||||||
| Morsetto del piede | Pressione della portata |
55.5-95 millimetri attraverso il foro Ф165mm |
|||||||
|
Altri |
Peso | 8,2 tonnellate | |||||||
|
(L ×H) del × W Dimensioni di trasporto |
4880×2240×2480mm | ||||||||
| Modo di trasporto | Cingolo d'acciaio | ||||||||
Possiamo fornire tutto che sia necessario all'interno delle applicazioni di superficie dell'esplorazione. Ciò include le piattaforme di produzione ed una gamma completa di prodotti di qualità e alta tecnologia quali le aste di trivellazione, i barilotti di centro, i pezzi di carotaggio e le intelaiature. Con il nostro esteso supporto di rete, le parti ed i servizi sono sempre a portata di mano.
