Progetto di superficie di estrazione mineraria del ferro di Rig For Coal Gold Copper di carotaggio sostitutivo CS14 di perforazione di esplorazione

Progetto di superficie di estrazione mineraria del ferro di Rig For Coal Gold Copper di carotaggio sostitutivo CS14 di perforazione di esplorazione
Exploration Drilling Substitute CS14 Surface Core Drilling Rig For Coal Gold Copper Iron Mining Project
Progetto di superficie di estrazione mineraria del ferro di Rig For Coal Gold Copper di carotaggio sostitutivo CS14 di perforazione di esplorazione Progetto di superficie di estrazione mineraria del ferro di Rig For Coal Gold Copper di carotaggio sostitutivo CS14 di perforazione di esplorazione Progetto di superficie di estrazione mineraria del ferro di Rig For Coal Gold Copper di carotaggio sostitutivo CS14 di perforazione di esplorazione Progetto di superficie di estrazione mineraria del ferro di Rig For Coal Gold Copper di carotaggio sostitutivo CS14 di perforazione di esplorazione

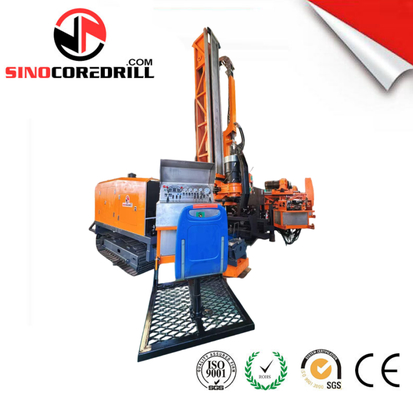

Grande immagine :  Progetto di superficie di estrazione mineraria del ferro di Rig For Coal Gold Copper di carotaggio sostitutivo CS14 di perforazione di esplorazione

Dettagli:
Luogo di origine: La CINA
Marca: SINOCOREDRILL
Certificazione: ISO9001 ,CE
Numero di modello: CR15
Termini di pagamento e spedizione:
Quantità di ordine minimo: Negoziabile
Prezzo: Negotiable
Imballaggi particolari: Pacchetto standard dell'esportazione
Tempi di consegna: 3 mesi

Progetto di superficie di estrazione mineraria del ferro di Rig For Coal Gold Copper di carotaggio sostitutivo CS14 di perforazione di esplorazione

descrizione

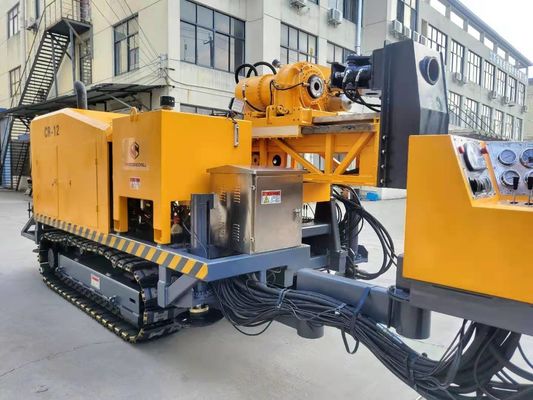

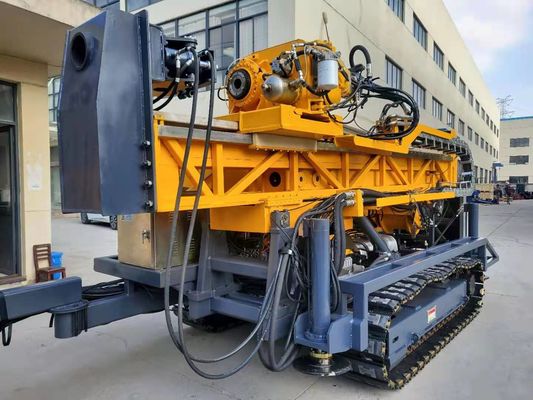

Tipo: Impianto di perforazione di carotiere di superficie idraulico pieno Modello: CR15

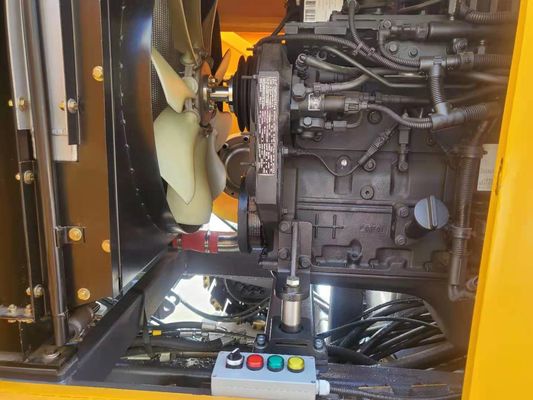

MOTORE: Cummins QSB6.7 (fase IIIA) 178kw di UE Capacità di perforazione: HQ 1350M PQ 950M di BQ 2050M NQ 1650M
Dimensioni di trasporto: 5980×2240×2480mm Peso: 10500KG
Evidenziare:

impianto di perforazione di carotaggio del diamante di 1650m

,

impianto di perforazione di esplorazione di 1650m

,

impianto di perforazione di carotaggio del diamante del sinocoredrill

progetto idraulico completo di estrazione mineraria del ferro di 1650m Diamond Core Drilling Rig Exploration Rig For Coal Gold Copper



Modello dell'aggiornamento della piattaforma di produzione idraulica piena di HYDX-6A





CR15 è materiale d'avanguardia progettato e manifatturiero in base alla ricerca congiunta ed all'esperienza pratica di molti anni negli ingegneri dall'Australia, dalla Germania, dalla Russia e dalla Cina. La piattaforma di produzione è compatta, adattato per le caratteristiche della tecnologia di perforazione, fornite di molte funzioni utili e pratiche. La maggior parte delle componenti dell'impianto di perforazione sono prodotte dai leader mondiali: gli elementi idraulici sono dai produttori ben noti dall'America e da Europa, gru – da Rexroth (Germania), motore – da DEUTZ (Germania). Parametri di garanzia rigorosa di controllo di qualità e di progettazione attenta e alto livello tecnici eccellenti di affidabilità dell'impianto di perforazione di carotaggio.



L'impianto di perforazione idraulico pieno di carotaggio CR15 ha un aspetto esterno eccezionale, una struttura compressa, le funzioni affidabili e un sistema operativo flessibile. Tutti questi elementi hanno operato a questo impianto di perforazione idraulico di carotaggio la migliore scelta fra gli stessi prodotti sia in domestico che all'estero nei mercati.



Questa perforatrice idraulica può applicarsi sia alla perforazione inclinata che verticale. Essendo un impianto di perforazione fornito del diamante e della perforazione pungente lega del carburo, questa piattaforma di produzione idraulica piena può essere utilizzata nei campi della geologia, della metallurgia, dell'estrazione del carbone, dell'industria di arma nucleare e di misurazione dell'idrologia.



l'impianto di perforazione di trapano cingolato di detorsolamento è mobile e stabile durante il funzionamento. Le sue dimensioni del trasporto si conformano alla norma. l'impianto di perforazione di trapano di detorsolamento è fornito di un sistema potente dell'alimentazione, la linea principale gru ed il motore di DEUTZ rende la perforazione più efficiente. L'albero telescopico e le prese di livellamento idrauliche rendono l'impianto di perforazione facile da operare. La piattaforma di produzione ha la progettazione moderna e caratteristiche ponderate della sicurezza.





Specificazione:





Modello Oggetto CR15 CR20 CR25
  Modello Cummins QSB6.7 (fase IIIA di UE) Cummins QSLB8.9 (fase IIIA di UE) Cummins QSZ13-C400-II (fase IIIA di UE)
Motore diesel Spostamento 6.7L 8.9L 13L
  Potere 178kW (240HP) 242kW (325HP) 298 chilowatt (400HP)
  RPM stimato 2000rpm 2100rpm 1900 giri/min.
  Bq 2050 m. 2850 m. 3100 m.
Capacità di perforazione NQ 1650 m. 2250 m. 2550 m.
  HQ 1350 m. 1850 m. 2050 m.
  PQ 950 m. 1350 m. 1650 m.
    Motore idraulico schema sequenza di funzionamento Motore idraulico schema sequenza di funzionamento Motore idraulico schema sequenza di funzionamento
Testa del trapano Motore di rotazione Produttore: Rexroth della Germania Produttore: Rexroth della Germania Produttore: Rexroth della Germania
  RPM Tre spostamenti Tre spostamenti Tre spostamenti
    Cambiamento di Stepless: 0-1250 GIRI/MIN. Cambiamento di Stepless: 0-1250 GIRI/MIN. Cambiamento di Stepless: 0-1250 GIRI/MIN.
  Rapporti primo 8.2:1 primo 8.2:1 primo 8.2:1
    secondo 4.2:1 secondo 4.2:1 secondo 4.2:1
    3nd 1:1 3nd 1:1 3nd 1:1
    lateralmente fare scorrere modo con azionamento idraulico lateralmente fare scorrere modo con azionamento idraulico lateralmente fare scorrere modo con azionamento idraulico
  Chuck idraulico (PQ) Aperta idraulicamente, primavera del disco che preme, la C ha chiuso normalmente il tipo Aperta idraulicamente, primavera del disco che preme, la C ha chiuso normalmente il tipo Aperta idraulicamente, primavera del disco che preme, la C ha chiuso normalmente il tipo
    Una capacità di tenuta assiale di 243000 N Una capacità di tenuta assiale di 294000 N Una capacità di tenuta assiale di 294000 N
  Max. Torque 6750 N·m. 7550 N·m. 8750 N·m.
  Diametro della tenuta 121 millimetro 121 millimetro 121 millimetro
  Capacità di Max. Lifting del fuso kN 250 kN 320 kN 320
  Max. Feeding Power kN 110 kN 140 kN 140

  Pompa idraulica: Produttore: Danfoss della Danimarca Produttore: Danfoss della Danimarca Produttore: Danfoss della Danimarca
Pompa primaria Pompa Triplex per l'azionamento del rotatore, pompa di fango dell'argano & prese di spostamento variabile a pistone assiale di livellamento. prima pompa: 260LPM a 31.5MPa prima pompa: 380LPM al MPa 35 prima pompa: 380LPM al MPa 35
  Con il carico che percepisce sistema. seconda pompa: 130LPM a 31.5MPa seconda pompa: 260LPM a 31.5MPa seconda pompa: 260LPM a 31.5MPa
    terza pompa: 130 LPM a 31.5MPa terza pompa: 130 LPM a 31.5MPa terza pompa: 130 LPM a 31.5MPa
  Capacità 420 L (111 gallone degli Stati Uniti) 500 L (111 gallone degli Stati Uniti) 500 L (111 gallone degli Stati Uniti)
Serbatoio idraulico
  Velocita di sollevamento (singolo cavo) 0-75 m/min (tamburo nudo) 0-80 m/min (tamburo nudo) 0-50 m/min (tamburo nudo)
Capacità della gru principale Sollevando forza (singolo cavo) kN 120 kN 160 kN 180
  Diametro del filo di acciaio (a 0,86 pollici) 22 millimetri 26-28 millimetri 26-30 millimetri
  Lunghezza del filo di acciaio 45 m. 55 m. 55 m.
  Sollevando forza (singolo cavo) 15 kN (3372 lbf) (tamburo nudo) 15 kN (3372 lbf) (tamburo nudo) 15 kN (3372 lbf) (tamburo nudo)
Capacità della gru del cavo Diametro del filo di acciaio (a 0,24 pollici) 6 millimetri (a 0,24 pollici) 6 millimetri 6-8 millimetri
  Lunghezza del filo di acciaio 2200 m. 3200 m. 3200 m.
  Altezza dell'albero 9,5 m. 9,5 m. 10,5 m.
Albero Albero che regola angolo 0°-90° 0°-90° 0°-90°
  Angolo di perforazione 45º fuori dall'orizzontale a 90ºvertical giù 45º fuori dall'orizzontale a 90ºvertical giù 45º fuori dall'orizzontale a 90ºvertical giù

  Colpo d'alimentazione 3700 millimetri 3700 millimetri 3700 millimetri
  Colpo di slittamento 1000 millimetri 1000 millimetri 1000 millimetri
  Tirata dell'alimentazione 25 tonnellate 32 tonnellate 32 tonnellate
  Spinta dell'alimentazione 9 tonnellate 14 tonnellate 14 tonnellate
  Tirata di Rod 3m o 6m (9.84feet o 19.68feet) 3m o 6m (9.84feet o 19.68feet) 3m o 6m (9.84feet o 19.68feet)
  Tipo
Pompa di fango   Tuffatore Triplex della pompa ricambiante Tuffatore Triplex della pompa ricambiante Tuffatore Triplex della pompa ricambiante
  Modello BW320 BW500 BW 600
  Colpo 110mm (a 4,3 pollici) 110mm (a 4,3 pollici) 110mm (a 4,3 pollici)
  Volume dell'uscita 320 l/min 500 l/min 600 l/min
  Pressione di scarico 8,0 Mpa 8,0 Mpa 8,0 Mpa
Morsetto del piede Pressione della portata 55.5-118 millimetri 55.5-118 millimetri 55.5-118 millimetri
    attraverso il foro Ф165mm attraverso il foro Ф165mm attraverso il foro Ф165mm
  Peso 10,50 tonnellate 13,50 tonnellate 16,50 tonnellate
Altri   5980×2240×2480mm 6250×2240×2480mm 6950×2260×2550mm
  Dimensioni di trasporto
  Modo di trasporto Cingolo d'acciaio Cingolo d'acciaio Cingolo d'acciaio
