Piattaforma di perforazione carotatrice idraulica completa ad alta velocità da 154 kW, motore diesel Cummins, piattaforma di perforazione per esplorazione

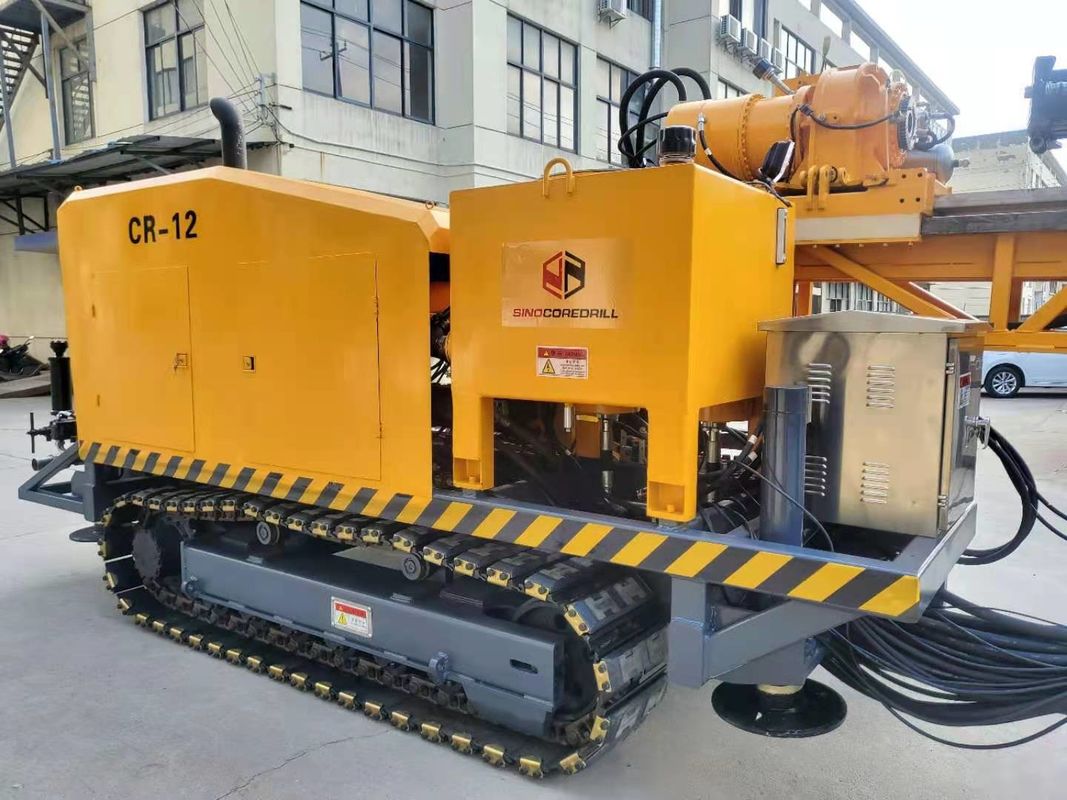

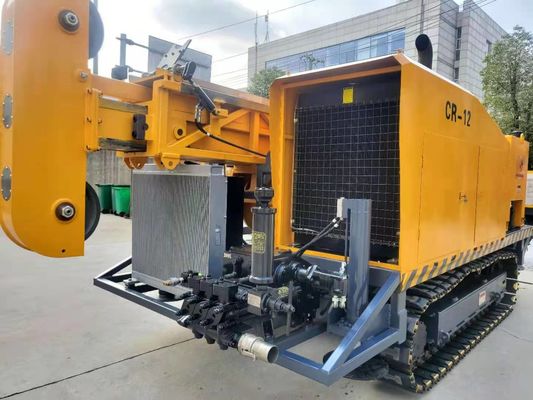

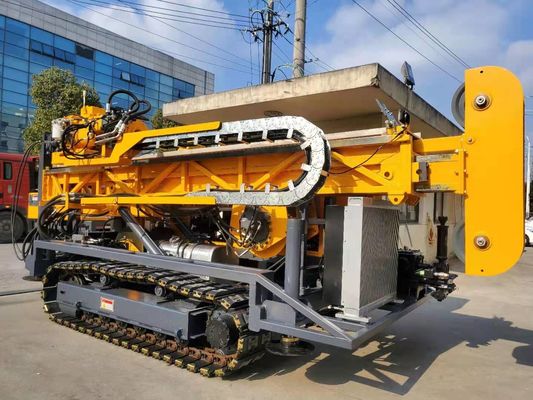

PERFORATRICE CAROTATRICE IDRAULICA COMPLETA CR-12, PIATTAFORMA DI PERFORAZIONE PER ESPLORAZIONE 154KW
La perforatrice carotatrice idraulica completa CR-12 è un nuovo tipo di perforatrice carotatrice idraulica completa progettata e prodotta da Sinocoredrill Group, basata sulla ricerca e sviluppo indipendenti della tecnologia avanzata delle perforatrici dello stesso tipo in patria e all'estero.
La piattaforma ha una disposizione ragionevole, una struttura compatta, prestazioni superiori, un funzionamento semplice e una manutenzione conveniente. È l'attrezzatura di perforazione carotatrice ideale.
1. Caratteristiche della macchina:
La macchina adotta la trazione idraulica completa e si muove su cingoli in acciaio. La testa di potenza è azionata da una pompa variabile e da un motore variabile e la macchina ha quattro regolazioni di velocità continue, con una struttura avanzata e semplice. Il cilindro viene alimentato direttamente nel sistema, il movimento è stabile e affidabile; L'albero può regolare l'angolo di apertura nell'intervallo di 0° ~ 90°. Il centro di gravità dell'intera macchina è basso e la stabilità è buona. Fornire agli operatori un buon campo visivo e un ambiente di lavoro spazioso e confortevole; la forma generale è bella e riflette il concetto di design orientato alle persone.
1) Prestazioni affidabili
Gli accessori principali vengono acquistati a livello internazionale. Il motore diesel, la pompa idraulica, la valvola principale, il motore, il riduttore di traslazione e gli accessori idraulici chiave sono tutti selezionati tra marchi noti in patria e all'estero.
2) Alta efficienza
Coppia elevata, configurazione ad alta potenza, design strutturale ragionevole, modalità operativa avanzata e tubi di perforazione lunghi 6 m garantiscono l'efficiente costruzione della perforatrice.
3) Protezione ambientale
L'emissione del motore diesel è il terzo motore diesel a iniezione elettronica nazionale, emissioni a basso inquinamento, design professionale per la riduzione del rumore, in modo che le piattaforme di perforazione possano essere adatte per la costruzione urbana.
4) Risparmio energetico
La piattaforma utilizza una tecnologia avanzata di controllo sensibile al carico per ridurre al minimo il consumo di energia e il calore del sistema.
2. Campo di applicazione
La perforatrice CR-12 viene utilizzata principalmente per la perforazione di fori inclinati e diritti, adatta per geologia, metallurgia, carbone, industria nucleare, idrologia e altre industrie. È un'attrezzatura di perforazione carotatrice principalmente per la perforazione con diamanti e leghe dure.
Un uso corretto e una manutenzione ragionevole possono sfruttare appieno le migliori prestazioni della macchina, possono migliorare l'efficienza del lavoro e prolungare la durata della macchina. Pertanto, speriamo che la maggior parte degli utenti possa operare e mantenere in stretta conformità con i requisiti di questo manuale.
| Motore diesel |
Modello |
CumminsQSB5.9-C210-30(EU Stage IIIA) |
| Cilindrata |
5.9L |
| Potenza |
154kW (205HP) |
| RPM nominale (impostazione di fabbrica) |
2000 giri/min |
| Capacità di perforazione |
BQ |
1350 m |
| NQ |
1050 m |
| HQ |
720 m |
| PQ |
470 m |
| Testa di perforazione |
Motore rotazione |
Motore idraulico a due velocità
Produttore: Rexroth della Germania
|
| RPM |
Tre turni/Cambio continuo 0-1250 RPM |
| Rapporti |
1° 8.276:1
2° 4.164:1
3° 1:1
|
| Apri testa |
modo di scorrimento laterale con azionamento idraulico |
| Mandrino idraulico (PQ) |
Apertura idraulica, bloccaggio a molla a disco, tipo normalmente chiuso
Capacità di tenuta assiale di 228000 N
|
| Coppia massima |
4750 N·m |
| Diametro di tenuta |
121 mm |
| Capacità di sollevamento massima del mandrino |
220 kN |
| Potenza di alimentazione massima |
110 kN |
|
Pompa primaria
|
Pompa idraulica:
Pompa triplex a pistoni assiali a cilindrata variabile per l'azionamento del rotatore, della pompa fango del verricello e dei martinetti di livellamento.
Con sistema di rilevamento del carico.
|
Produttore: Danfoss della Danimarca
1a pompa:260LPM a 31,5MPa
2a pompa:130LPM a 28MPa
3a pompa:130 LPM a 28MPa
|
| Serbatoio idraulico |
Capacità |
420 L (111 galloni USA) |
| Capacità dell'argano principale |
Velocità di sollevamento (cavo singolo) |
0-80 m/min (tamburo nudo) |
| Forza di sollevamento (cavo singolo) |
80Kn (8T) ---Aggiornato a 100Kn (10T) |
| Diametro del filo d'acciaio |
22 mm(0,86 pollici) |
| Lunghezza del filo d'acciaio |
45 m |
| Capacità dell'argano per cavi |
Forza di sollevamento (cavo singolo) |
15 kN (3372 lbf) (tamburo nudo) |
| Diametro del filo d'acciaio |
6 mm(0,24 pollici) |
| Lunghezza del filo d'acciaio |
1600 m |
| Albero |
Altezza albero |
9,5 m |
| Angolo di regolazione dell'albero |
0°—90° |
| Angolo di perforazione |
45º fuori orizzontale a 90º verticale verso il basso
|
| Corsa di alimentazione |
3650 mm |
| Corsa di scorrimento |
1500 mm |
| Trazione di alimentazione |
18000 kg |
| Spinta di alimentazione |
7500 kg |
| Trazione asta |
3 mo 6 m (9,84 piedi o 19,68 piedi) |
| Pompa fango |
Tipo |
Pompa alternativa a pistone triplex |
| Modello |
BW250 |
| Corsa |
110 mm (4,3 pollici) |
| Volume di uscita |
250,180,122 L/min |
| Pressione di scarico |
5.0, 6.0, 8.0 Mpa |
| Morsetto per piedi |
Ambito di serraggio |
55,5-118 mm
foro passante Ф165mm
|
| Altri |
Peso |
10200 Kg |
| Dimensioni di trasporto (L × L × A) |
5980×2240×2480 mm |
| Modalità di trasporto |
Cingolo in acciaio |
