CR20 0° - carotiere profonde Rig Surface Set Full Hydraulic di formazione rocciosa di 90° 242kw 8.9L NQ 2250m

CR20 0° - carotiere profonde Rig Surface Set Full Hydraulic di formazione rocciosa di 90° 242kw 8.9L NQ 2250m
CR20 0° - 90° 242kw 8.9L NQ 2250m Deep Rock Formation Core Drill Rig Surface Set Full Hydraulic
CR20 0° - carotiere profonde Rig Surface Set Full Hydraulic di formazione rocciosa di 90° 242kw 8.9L NQ 2250m CR20 0° - carotiere profonde Rig Surface Set Full Hydraulic di formazione rocciosa di 90° 242kw 8.9L NQ 2250m CR20 0° - carotiere profonde Rig Surface Set Full Hydraulic di formazione rocciosa di 90° 242kw 8.9L NQ 2250m

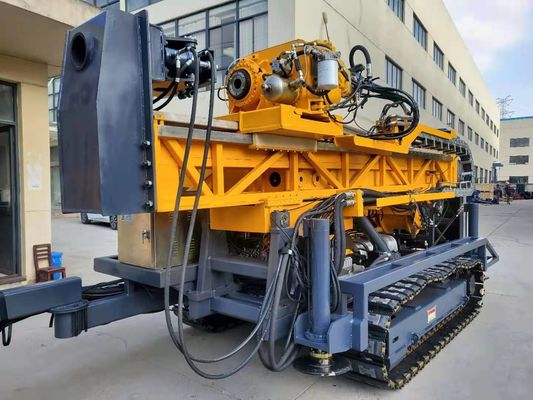

Grande immagine :  CR20 0° - carotiere profonde Rig Surface Set Full Hydraulic di formazione rocciosa di 90° 242kw 8.9L NQ 2250m

Dettagli:
Luogo di origine: La CINA
Marca: SINOCOREDRILL
Certificazione: ISO9001 ,CE
Numero di modello: CR20
Termini di pagamento e spedizione:
Quantità di ordine minimo: Negoziabile
Prezzo: Negotiable
Imballaggi particolari: pacchetto standard dell'esportazione
Tempi di consegna: 3 mesi

CR20 0° - carotiere profonde Rig Surface Set Full Hydraulic di formazione rocciosa di 90° 242kw 8.9L NQ 2250m

descrizione
Tipo: Impianto di perforazione di superficie idraulico pieno di carotaggio Modello: CR20
Motore: Cummins QSLB8.9 (fase IIIA di UE) Capacità di perforazione: HQ 1850M PQ 1350M di BQ 2850M NQ 12250M
Dimensioni di trasporto: 6250×2240×2480mm Peso: 13500 chilogrammi


CR20 0° - la superficie profonda di formazione rocciosa di 90° 242kw 8.9L il NQ 2250m ha messo l'impianto di perforazione di carotiere idraulico pieno

Aggiorni l'attrezzatura avanzata di HYDX-6. Perforatrice.





L'impianto di perforazione di carotiere di serie del CR è un nuovo tipo di macchina idraulica piena di carotaggio progettata e manifatturiera dalla nostra fabbrica basata sugli anni di esperienza di esplorazione geologica e di mercato corrente e delle esigenze degli utenti della maggior parte. Questa macchina è utilizzata per terreno normale e collinoso, lavoro nell'ambito dell'ambiente di temperatura elevata, aree fredde. La macchina principale adotta il cingolo automotore del telaio, potenza del motore, pompa di fango, argano e l'altra struttura integrata, anche può essere struttura su misura del camion della piattaforma, pricipalmente è usata per metallo e l'indagine e l'esplorazione minerali solide non metalliche, inoltre, anche possono essere utilizzate nell'esplorazione della geologia di ingegneria, indagine di idrogeologia, ricognizione e l'esplorazione del giacimento di gas e di petrolio, trivellazione ecc. dell'acqua. L'impianto di perforazione ha la disposizione ragionevole, la struttura compatta, la prestazione superiore, il funzionamento semplice e manutenzione conveniente. È il materiale di trivellazione di detorsolamento ideale.









Motore diesel

Modello Cummins QSLB8.9 (fase IIIA di UE)
  Spostamento 8.9L
  Potere 242kW (325HP)
  RPM stimato 2100rpm




Capacità di perforazione

Bq 2850 m.
  NQ 2250 m.
  HQ 1850 m.
  PQ 1350 m.




Testa del trapano



Motore di rotazione

Motore idraulico schema sequenza di funzionamento

Produttore: Rexroth della Germania

  RPM

Tre spostamenti

Cambiamento di Stepless: 0-1250 GIRI/MIN.

  Rapporti

primo 8.2:1

4.2:1 2nt

3nd 1:1

  Apri capo



lateralmente fare scorrere modo con azionamento idraulico





Chuck idraulico (PQ)

294000N

Aperta idraulicamente, primavera del disco che preme, la C ha chiuso normalmente il tipo

Una capacità di tenuta assiale di 294000 N

  Max. Torque 7550 N·m.
  Diametro della tenuta 121 millimetro
  Capacità di Max. Lifting del fuso kN 320


Max. Feeding Power



kN 140




Pompa primaria



Pompa idraulica:

Pompa Triplex per l'azionamento del rotatore, pompa di fango dell'argano & prese di spostamento variabile a pistone assiale di livellamento.

Con il carico che percepisce sistema.

Produttore: Danfoss della Danimarca

prima pompa: 380LPM al MPa 35

seconda pompa: 260LPM a 31.5MPa

terza pompa: 130 LPM a 31.5MPa





Serbatoio idraulico

Capacità 500 L (111 gallone degli Stati Uniti)




Capacità della gru principale

Velocita di sollevamento (singolo cavo) 0-80 m/min (tamburo nudo)
  Sollevando forza (singolo cavo) kN 160
  Diametro del filo di acciaio 26-28 millimetri
  Lunghezza del filo di acciaio 55 m.




Capacità della gru del cavo

Sollevando forza (singolo cavo) 15 kN (3372 lbf) (tamburo nudo)
  Diametro del filo di acciaio (a 0,24 pollici) 6 millimetri
  Lunghezza del filo di acciaio 3200 m.




Albero

Altezza dell'albero 9,5 m.
  Albero che regola angolo 0°-90°
  Angolo di perforazione

45º fuori dall'orizzontale a 90ºvertical giù



  Colpo d'alimentazione 3700 millimetri
  Colpo di slittamento 1000 millimetri
  Tirata dell'alimentazione 32 tonnellate
  Spinta dell'alimentazione 14 tonnellate
  Rod Pull 3m o 6m (9.84feet o 19.68feet)




Pompa di fango

Tipo Tuffatore Triplex della pompa ricambiante
  Modello BW500
  Colpo 110mm (a 4,3 pollici)
  Volume dell'uscita 500 l/min
  Pressione di scarico 8,0 Mpa
  Morsetto del piede Pressione della portata

55.5-118 millimetri

attraverso il foro Ф165mm





Altri

Peso 13,50 tonnellate
  Dimensioni di trasporto 6250×2240×2480mm
  Modo di trasporto Cingolo d'acciaio





Dettagli delle componenti importate principali







1



Motore di rotazione



La Germania Rexroth Gmbh

1A6VM160
2



Pompa idraulica



Co. srl di Danfoss

3
3



Valvola di regolazione principale



Co. srl di Danfoss

2 PVG100, PVG32-2
4



Riduttore principale del motore dell'argano



La Germania Rexroth Gmbh

1
5



Motore secondario dell'argano



American Eaton Corporation

1
6



Motore di azionamento della pista del cingolo



La Corea Jijin Co. idraulico, srl

2
7



Accoppiamento elastico



Società tedesca KTR

1
8



Motore diesel



Potere C di Dongfeng Cummins

1
9



Pompa di fango



Macchinario Co., srl degli elefanti di Jiangsu

1 BW320
10



Morsetto idraulico



Prodotti di auto

1
11



Supporto della testa di pozzo



Prodotti di auto

1
12



Piattaforma di funzionamento



Prodotti di auto

1
13



Telaio del cingolo



Prodotti di auto

1
14



Albero (telescopico)



Prodotti di auto

1
15



Testa del trapano



Prodotti di auto

1
16



Centralizzatore superiore e più basso



Prodotti di auto

2 BQ, NQ, HQ
17



Mandibola della testa del trapano

  2 BQ, NQ, HQ
18



Mandibola del supporto della testa di pozzo

  2 BQ, NQ, HQ
19



Dispositivo di protezione



Prodotti di auto


20



Supporto ausiliario

  1
21



Accessori della macchina



Prodotti di auto

1



Anello sigillante, parti della pompa di fango della pantofola, strumenti, ecc

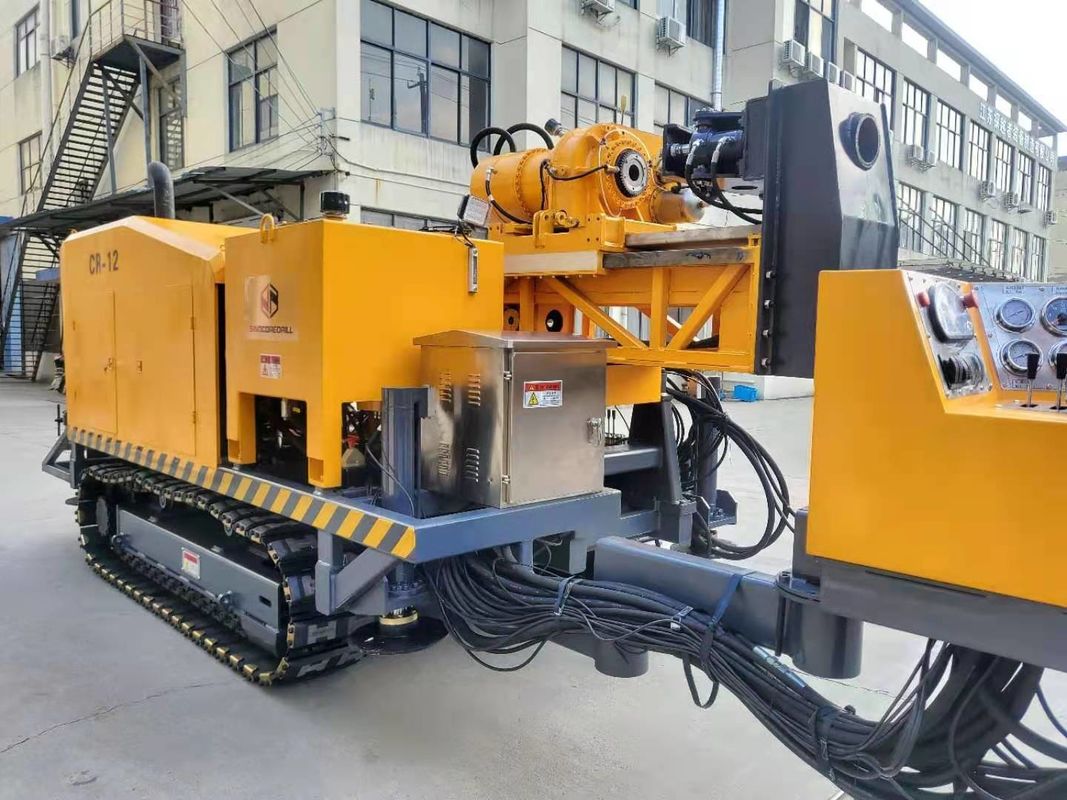

CR20 0° - carotiere profonde Rig Surface Set Full Hydraulic di formazione rocciosa di 90° 242kw 8.9L NQ 2250m 0

CR20 0° - carotiere profonde Rig Surface Set Full Hydraulic di formazione rocciosa di 90° 242kw 8.9L NQ 2250m 1

CR20 0° - carotiere profonde Rig Surface Set Full Hydraulic di formazione rocciosa di 90° 242kw 8.9L NQ 2250m 2

CR20 0° - carotiere profonde Rig Surface Set Full Hydraulic di formazione rocciosa di 90° 242kw 8.9L NQ 2250m 3
