Dettagli:
|
| Perforazione del palo di fondazione: | 100m (328 piedi) | Idro trivellazione geologica: | 150m (492 piedi) |
|---|---|---|---|
| funzionalità di base di perforazione: | 600m (1968 piedi) | Energia: | 22kW |
| Diametro del cavo metallico: | (a 0,49 pollici) 12,5 millimetri | Identificazione del cilindro: | (a 2,76 pollici) 70 millimetri |
| Diametro della barretta del cilindro: | (a 1,38 pollici) 35 millimetri | forza ascensionale massima: | 60 KN (13488 lbf) |
| Evidenziare: | Core perforatrici,carotaggio del diamante |
||

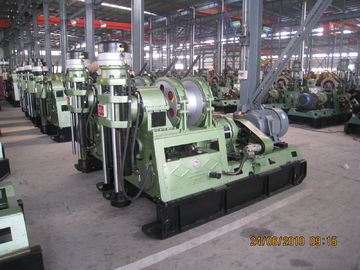

Il carotaggio XY-2 è una nuova piattaforma di produzione sviluppata per rispondere all'esigenza aumentante sia degli utenti che dello sviluppo dell'industria geologica. Si applica ad ingegneria geologica, ad ingegneria buona e di grande diametro di idrogeologia. Il suo tagliente è pricipalmente diamante e quei tungsteno-forniti di punta.
L'impianto di perforazione del centro del diamante XY-2 è leggero e facile da trasportare. Adotta il motore diesel di Deutz F3L 912 o il motore elettrico 22KW e la sua gamma di velocità è ampi. Grazie alla disposizione della sua corda, il suo argano possono evitare la corda che intreccia e rallentare la sua usura. Nell'correre al livello ad alta velocità, la sua cinghia di trasmissione può rendere l'impianto di perforazione del centro del diamante molle nella formazione irregolare e quindi ridurre il rischio di danno e di guasto meccanico.
Specifiche
1. capacità di perforazione
| Tipo di perforazione | Profondità di perforazione |
| Perforazione del palo di fondazione | 100m (328 piedi) |
| Idro trivellazione geologica | 150m (492 piedi) |
| Carotaggio | 600m (1968 piedi) |
2. Rotatore
| Tipo di motore di potere | Impianto di perforazione diesel del centro del diamante | Impianto di perforazione del centro del diamante del Electromotor |
| Velocità positiva (r/min) | 92, 152, 230, 330, 293, 485, 734, 1056 | 92, 152, 230, 330, 293, 485, 734, 1056 |
| Velocità negativa (r/min) | 81, 258 | 81, 258 |
| Coppia di torsione massima del fuso | 2,1 KN·m. (1548 lbf·ft) | 2,1 KN·m. (1548 lbf·ft) |
| Identificazione del fuso | 93mm (a 3,66 pollici) | 93mm (a 3,66 pollici) |
3. Gru
Sollevamento della capacità (Unico terza della corda): 31300, 12600, 8800 N (7034, 2831, 1978 lbf)
Velocità di sollevamento del cavo metallico (la terza corda): 0,64, 1,05, 1,6, 2,3 5,25, 7,54 inch/s di m/s (2,1, 3,44,)
Diametro del cavo metallico: (a 0,49 pollici) 12,5 millimetri
Diametro del tamburo dell'impianto di perforazione del centro del diamante: (a 7,64 pollici) 194 millimetri
Diametro dell'orlo del freno: (a 14,17 pollici) 360 millimetri
Lunghezza del tamburo: (a 5,91 pollici) 150 millimetri
Larghezza di banda del freno: (a 3,54 pollici) -90 millimetri
Capacità del tamburo: 80 m. (262.4feet)
4. dispositivo di viaggio
Colpo del cilindro di ritrazione dell'impianto di perforazione del centro del diamante: (a 23,62 pollici) 600 millimetri
Distanza fra l'impianto di perforazione di trapano ed il foro: (a 16,54 pollici) 420 millimetri
5. sistema di pressurizzazione
Identificazione del cilindro.: (a 2,76 pollici) 70 millimetri
Diametro della barretta del cilindro: (a 1,38 pollici) 35 millimetri
Max. Pressure dell'impianto di perforazione del centro del diamante: 45 KN (10116 lbf)
Forza ascensionale massima: 60 KN (13488 lbf)
Colpo del cilindro: (a 21,65 pollici) 550 millimetri
6. pompa di olio
Tipo: Impianto di perforazione del centro del diamante di CBF-E416-AL
Spostamento: 16 l/min (4,22 galloni/min degli Stati Uniti)
Velocità (r/min): 1500
Pressione di esercizio: 8 Mpa (1160 PSI)
Max. Pressure: 20 Mpa (2901 PSI)
7. asta di trivellazione
(1) il Kelly esagonale: Φ89×79 millimetro, Φ76×66 millimetro, Φ60×53 millimetro
(Pollice Φ3.50×3.11, pollice Φ3.0×2.60, pollice Φ2.36×2.09)
(2) Φ89 millimetro, Φ71 millimetro, pollice millimetro (pollice Φ3.50, Φ2.80 di Φ50, pollice Φ1.97)
8. motore di potere
Impianto di perforazione del centro del diamante con il motore diesel Deutz F3L 912 28KW (37.5HP) 1500 giri/min.
Impianto di perforazione del centro del diamante con il electromotor Y180L-4 22KW (29.5HP) 1470 giri/min.
9. dimensioni (L×W×H): 2177×950×1863 millimetro (a 85.71×37.40×73.35 pollici)
10. peso del trapano (senza unità motrice): circa 1300 chilogrammi (2867 libbre)
