Dettagli:
|
| Tipo: | Carotaggio del cavo Rod | Lunghezza: | 3m 1.5m |
|---|---|---|---|
| Dimensioni: | HWL PWL DI HWL DI BWL | Materiale: | 30CrMnsia XJY850 |
| HS: | 7304512 | Applicazione: | esplorazione di estrazione mineraria |
| Peso NQ: | 24 KG | HQ del peso: | 34KG |
| Evidenziare: | barretta di estensione del trapano,olio che indurisce l'asta di trivellazione |
||

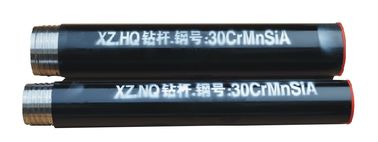

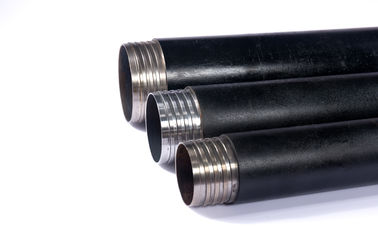

Superficie di trattamento termico che indurisce le carotiere ad alta resistenza Rod del cavo di forza
- disponibile in tutte le dimensioni standard del HQ PQ di Bq NQ
- disponibile nel tipo maschio e nel tipo femminile
- disponibile sia in filo destro che in mano sinistra infili
trattamento termico 1.Whole
trattamento termico del filo 2.Screw.
3.Hard cromato sull'estremità del perno
Trattamento termico di tubo-intera lunghezza d'acciaio geologica, tornio di NC con le ex taglierine
la linea aste di trivellazione del cavo è fatta di forte e tubo duttile dell'lega-acciaio, il materiale 30CrMnSiA che sono intero trattamento termico elaborato del tubo termale. I fili di Rod sono formati facendo uso di ex taglierine e specialmente sono induriti in modo che la loro accuratezza e portata del meccanismo abbiano avanzato la norma del mondo.
Ci assicureremo che le composizioni e le specifiche abbinino il modulo relazione di ispezione i fornitori.
Capacità di memoria:
Informazioni tecniche
Aste di trivellazione
| Dimensione | OD (millimetro) | Identificazione (millimetro) | Peso | Passo dei fili | Lunghezza di Pin |
| B-WL | 55,6 | 46 | 18KGS /3m (10ft) | 8.5mm | 44.45mm |
| N-WL | 69,9 | 60,3 | 24KGS /3m (10ft) | 8.5mm | 44.45mm |
| H-WL | 88,9 | 77,8 | 34KGS/3m (10ft) | 8.5mm | 44.45mm |
| P-WL | 114,3 | 101,6 | 53KGS/3m (10ft) | 10.2mm | 63 millimetri |
Tubi dell'intelaiatura
| Dimensione | OD | Identificazione | Peso | Segmento di tubo | Lunghezza del filo |
| BW | 73,0 | 60,3 | 32,00 | 3000 | 60,33 |
| Nanowatt | 88,9 | 76,2 | 40,00 | 3000 | 66,68 |
| НW | 114,3 | 101,5 | 53,50 | 3000 | 73,02 |
| PW | 139,7 | 127 | 39,00 | 3000 | 82,55 |
| Doppia superficie del tubo | ||||
| Dimensione (trapano di superficie di esplorazione) | Sistema metrico (millimetro) | Sistema imperiale (dentro) | ||
| Diametro del foro | Diametro di centro | Diametro del foro | Diametro di centro | |
| BWL | 60 | 36,4 | 2,36 | 1,43 |
| NWL | 75,7 | 47,6 | 2,98 | 1,88 |
| HWL | 96,1 | 63,5 | 3,78 | 2,5 |
| PWL | 122,7 | 85 | 4,83 | 3,34 |
| Superficie tripla del tubo | ||||
| NWL3 | 75,7 | 45 | 2,98 | 1,78 |
| HWL3 | 96,1 | 61,1 | 3,78 | 2,41 |
| PWL3 | 122,7 | 83 | 4,83 | 3,27 |
| Trattamento termico di tubo-intera lunghezza d'acciaio parametro-geologica di Rod di serie di WL, tornio di NC con le ex taglierine | |||||
| Spec. | Unità | BWL | NWL | HWL | PWL |
| OD/ID | millimetro | 55.6/46 | 71/60 | 89/77.8 | 114.3/101.6 |
| Spessore | millimetro | 4,8 | 5,5 | 5,6 | 6,35 |
| Lunghezza | m. | 1,5 o 3 | 1,5 o 3 | 1,5 o 3 | 1,5 o 3 |
| Peso | kg/m | 6,01 | 8,8 | 11,51 | 17,3 |
| lunghezza del filo | millimetro | 44,45 | 44,45 | 44,45 | 63,5 |
| passo del filo | filo/pollice | 3 | 3 | 3 | 2,5 |
| altezza del dente del filo della scatola | millimetro | 0,76 | 0,76 | 0,76 | 1,17 |
| altezza del dente del filo del perno | millimetro | 0,88 | 0,88 | 0,88 | 1,27 |
| angolo del dente del filo | . | 29 | 29 | 29 | 29 |
| resistenza alla trazione (serie di A) | kn | 400 | 530 | 510 | 565 |
| resistenza alla trazione (serie di B) | kn | 450 | 615 | 625 | 660 |
| profondità del foro | m. | 1200 | 1000 | 900 | 800 |
I fili dell'W-intelaiatura e delle WL-barrette sono tagliati con le macchine del tornio di CNC con i migliori strumenti disponibili nel mercato da una squadra con esperienza. Dopo l'infilatura, i coni retinici sono induzione indurita per prolungare il loro tempo di servizio.
Sinocoredrill è uno dei pochi produttori che forniscono questo servizio ai loro clienti.
