Dettagli:
|
| Nome del prodotto: | Impianti di perforazione orizzontali della perforazione direzionale | Tipo di potere: | Idraulico |
|---|---|---|---|
| modello: | FDP-40/FDP-40Z | Capacità di Max. Push: | 400KN (89920 lbf) |
| Applicazione: | stenditura di tubo sotterranea | Materiale: | acciaio alto-solido |
| Evidenziare: | perforazione direzionale di orizzontale del hdd,Foratrice orizzontale e direzionale |
||

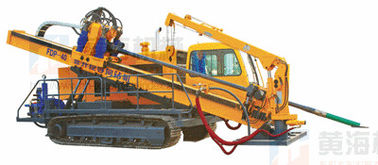

I modelli di FDP-40/FDP-40Z sono in pieno impianti di perforazione orizzontali idraulici della perforazione direzionale (Trenchless)
alta coppia di torsione, uscita potente,
struttura ragionevole,
modo di controllo avanzato
asta di trivellazione lunga di 4.5-m per garantire il suo rendimento elevato.
I modelli di FDP-40/FDP-40Z sono in pieno impianti di perforazione orizzontali idraulici della perforazione direzionale (Trenchless), che sono automotori ed integrati con il cingolo di gomma. Due motori a bassa velocità determinano la testa di potere per fare l'azionamento schema sequenza di funzionamento. Gli impianti di perforazione sono avanzati nella tecnologia e semplice in struttura. Il sistema a catena dell'alimentazione del motore rende la prestazione stabile ed affidabile. L'albero può essere regolato all'interno della gamma di 8 – raduno 20°to il bisogno dell'angolo della perforazione. Con il centro di gravità basso e fornito di gru ausiliaria, sono in funzione ed attraente stabili nell'aspetto. FDP-40Z è l'impianto di perforazione installato con l'asta di trivellazione automatica che tratta il dispositivo.
Caratteristiche e benefici
L'impianto di perforazione di FDP-40 HDD pricipalmente è usato per la stenditura di tubo sotterranea civica della costruzione particolarmente e con il capactity di tirata 400KN.
|
La macchina principale |
|
|
Potere del motore |
YC6M240 175 chilowatt (235HP) (2200 r/min) |
|
Capacità di Max. Push |
400KN (89920 lbf) |
|
Capacità di Max. Pull |
400KN (89920 lbf) |
|
Coppia di torsione stimata |
15000 N·M. (11055 lbf·ft) |
|
Albero cavo RPM |
Abbassi 0-40r/min |
|
Alto 0-80r/min |
|
|
Colpo d'alimentazione |
(a 197 pollici) 5000 millimetri |
|
Diametro del foro della guida |
(a 6.7 pollici) 170 millimetri |
|
Angolo di perforazione |
8°20° |
|
Pressione del circuito idraulico |
20Mpa (2901 PSI) |
|
Velocità di viaggio |
2 km/ora (6560feet/h) |
|
Stile strutturale |
integrato con il cingolo, la gru e la pompa di fango d'acciaio |
|
Dimensione (L×W×H) |
7800×2300×2350 millimetro (pollice 307×90.6×92.5) |
|
Peso |
16000 chilogrammi (35280 libbre) |
|
Gru |
2T/m (1345 lb/feet), Diritto-braccio massimo 4.5m (14,8 piedi) |
|
Pompa di fango |
|
|
Specificazione |
BWF-400 |
|
Max. Discharge |
400 l/min (106 galloni/min degli Stati Uniti) |
|
Pressione massima |
10 Mpa (1450 PSI) |
|
Sistema di produzione del fango (parte facoltativa) |
|
|
Dati del motore |
motore a benzina 20.9PS |
|
Parametro della pompa |
100 m.3/h(/hdi 3529 piedi e 3) |
|
Capacità d'elaborazione del fango |
16 m.3/h(/hdi 565 piedi e 3) |
|
Carro armato del fango |
5M3 (176feet3) |
|
Peso |
500kg (1103 libbre) |
|
Strumenti di perforazione e sistema ausiliario |
|
|
Specificazione di Rod |
89×4500 millimetro (pollice 3.5×177) |
|
Pezzo della guida |
(a 6.7 pollici) 170 millimetri |
|
Scrematore |
400; 500; 600; 720; 830; 900mm (15,7; 19,7; 23,6; 28,3; 32,7; A 35.4 pollici) |
|
Distributore commerciale |
60T (132300 libbre) |
|
Inseguitore |
Parte facoltativa |
