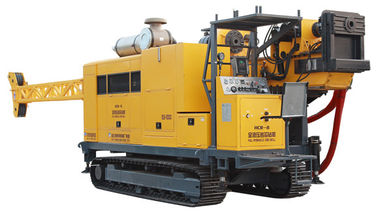

Piattaforma di produzione idraulica piena dell'impianto di perforazione di carotiere HCR-8 con 7200Nm coppia di torsione, 264KW/2200rpm

Unità motrice

Potere

Cummins 6LTAA8.9-C360

264KW/2200rpm

Capacità di perforazione

Bq

3000m (9842 piedi)

NQ

2500m (8202 piedi)

HQ

2000 m. (6561 piede)

PQ

1500 m. (4921 piede)

Testa del trapano

RPM del fuso

Tre spostamenti Stepless ChangeThree 0-1250 giri/min.

Max. Torque del fuso

7200 nanometro (5307 lbf·ft) a 170 giri/min.

1300 nanometro (958 lbf·ft) a 1250 giri/min.

Diametro del fuso

(a 4.76 pollici) 121 millimetro

Capacità di Max. Lifting del fuso

295 kN (66316 lbf)

Max. Feeding Power

152 kN (34170 lbf)

Capacità della gru principale

Sollevando forza (singolo cavo)

120kN (26976 lbf)

Diametro del filo di acciaio

(a 0.85 pollici) 21,5 millimetri

Lunghezza del filo di acciaio

50 m. (164 piedi)

Capacità della gru del cavo

Sollevando forza (singolo cavo)

15 kN (3372 lbf) (tamburo nudo)

Diametro del filo di acciaio

(a 0.25 pollici) 6,3 millimetri

Lunghezza del filo di acciaio

2800 m. (9184 piedi)

Albero

Efficace altezza di sollevamento

9,6 m. (31,5 piedi)

Albero che regola angolo

0°-90°

Angolo di perforazione

45º fuori dall'orizzontale a 90ºvertical giù

Colpo d'alimentazione

(a 185 pollici) 4700 millimetri

Colpo di slittamento

(a 43 pollici) 1100 millimetri

Morsetto del piede

Pressione della portata

55.5-117.5 millimetri (2.19-4.63 pollici)

attraverso il foro dia.154mm (a 6.06 pollici)

Pompa di fango

Tipo

Ricambiare il tuffatore Triplex della pompa

Modello

BW320

Colpo

110mm (a 4.3 pollici)

Volume dell'uscita

320.230.165.118 l/min

(84,5, 61, 44, 31 gallone/min degli Stati Uniti)

Pressione di scarico

4,0, 5,0, 6,0, Mpa 8,0

(580, 725, 870, 1160 PSI)

Altri

Peso

25000 chilogrammi (55125 libbre)

Dimensioni di trasporto (L ×H) del × W

8300×2400×3500mm

(pollice 326.8×94.5×137.8)
