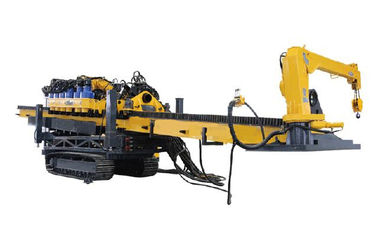

Cingolo 210000n·Impianti di perforazione orizzontali della perforazione direzionale del CE di m. 1500t

1500T 210000N·Impianto di perforazione di m. Horizontal Directional Drilling, 4 cingolo di alto potere di x 450KW

Caratteristiche tecniche principali:

TYZ-1500 il tipo impianto di perforazione trenchless della perforazione direzionale ha avanzato e struttura semplice, alta efficienza e la temperatura di olio bassa. Gli elementi idraulici, il motore e la pompa di fango principali sono scelti dai prodotti famosi domestici e stranieri di marca. La macchina principale adotta le piste d'acciaio e le scarpe di gomma, che è conveniente per la camminata su tutti i tipi strade. Può assicurare che la piattaforma di produzione sia conveniente da preparare il trapano all'interno della gamma di perforazione completa di angolo, la piattaforma di produzione ha buona stabilità e la forma globale è bella.

1. La piattaforma di produzione adotta una struttura spaccata. La potenza del motore principale, il motore principale e la sala di controllo completamente sono separati. Secondo le esigenze degli utenti, la centrale elettrica dell'impianto di perforazione può essere fornita di un sistema di camminata del cingolo.
2. Il motore principale può adottare il cingolo che cammina o lo scarico di auto della piattaforma caricamento e. La struttura del cingolo è fornita di potenza del motore di 100-145KW e la struttura a caricamento automatico della piattaforma è fornita di potenza del motore di 45KW.
3. potere idraulico della piattaforma di produzione
(1) gli elementi idraulici principali della piattaforma di produzione sono tutti prodotti ben noti domestici e stranieri di marca. La piattaforma di produzione ha forte potere ed è fornita di quattro motori di Volvo. Quattro di loro possono funzionare allo stesso tempo e possono funzionare parallelamente nei gruppi di due. Se un motore diesel è danneggiato, altri motori diesel che può anche funzionare come di consueto, notevolmente migliorando la sicurezza di costruzione.
(2) l'in opposizione rotatorio adotta un sistema chiuso ed il circuito ausiliario adotta un carico aperto che percepisce il sistema.
(3) la valvola idraulica messa fornita della piattaforma di produzione ha sia funzioni elettriche che manuali. Se il circuito si guasta, l'operazione manuale può essere azionata come di consueto.
(4) il sistema di regolazione digitale di coppia di torsione unica può fissare la dimensione di coppia di torsione e tir indietroare la forza secondo i parametri dell'asta di perforazione e di ingegneria e l'esposizione è intuitiva.
(5) la temperatura del circuito idraulico è controllata automaticamente e la quantità di dissipazione di calore può essere fissata secondo la temperatura ambiente.
(6) la pressione idraulica dell'albero e della pista può essere smontata, che è conveniente per trasporto.
4. premere releaser:
(1) la struttura chiusa della tre-mandibola è favorevole all'affidabilità del dispositivo d'ancoraggio dell'asta di perforazione.
(2) la forza di pressione è regolabile. L'operatore può regolare la forza di pressione secondo le specifiche dell'asta di trivellazione e bisogni di organizzazione, che possono prolungare il tempo di impiego dell'asta di trivellazione e delle mandibole.
(3) la struttura del releaser di pressione è compatta ed il releaser di pressione può essere premuto e liberato attendibilmente anche quando il giunto dell'asta di perforazione è molto breve.
(4) il releaser commovente viaggia interamente il modo assicurare il ritiro del giunto dell'asta di perforazione a tutta la posizione.
5. testa di potere:
(1) il movimento in opposizione della piattaforma di produzione è cambiato da attrito radente dello slideway ad attrito volvente del rullo, perdita di potere di riduzione.
(2) la struttura galleggiante dell'albero primario evita l'abrasione dell'asta di trivellazione quando è ritirata.
(3) la struttura unica del mandrino evita la concentrazione di sforzo.
6. La piattaforma di produzione è fornita di gru per facilitare la manipolazione dell'asta di perforazione e dello scrematore durante la costruzione.

Caratteristiche tecniche principali:
