Dettagli:
|
| Tipo: | Impianto di perforazione di superficie idraulico pieno di carotaggio | Modello: | CR16 |
|---|---|---|---|
| Motore: | Cummins QSB6.7 (fase IIIA di UE) | Capacità di perforazione: | HQ 1350M PQ 950M di BQ 2050M NQ 1650M |
| Dimensioni di trasporto: | 5980×2240×2480mm | Peso: | 10500 chilogrammi |
| Evidenziare: | impianto di perforazione di carotiere di 2050m,impianto di perforazione di carotiere 240hp,impianto di perforazione di carotiere del motore diesel |
||

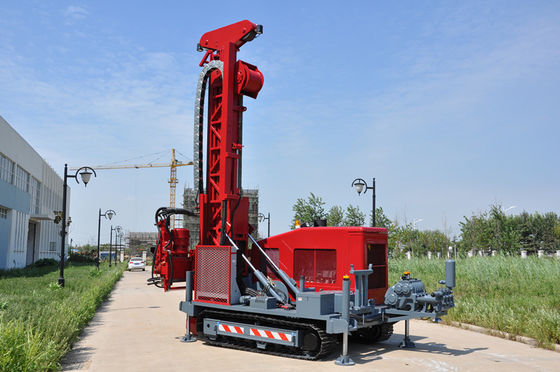

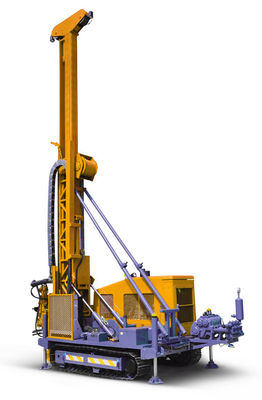

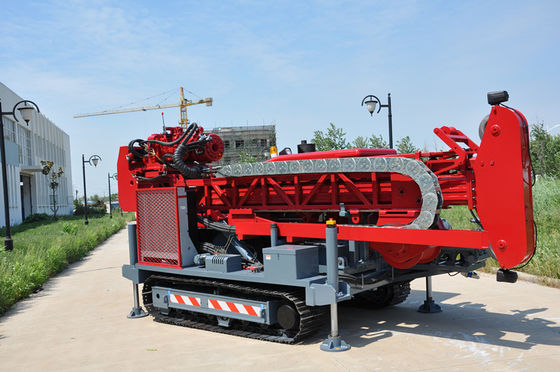

macchina idraulica piena 2050m di carotaggio del motore diesel di 6.7L 178kW (240HP) Cummins
Aggiorni l'attrezzatura avanzata di HYDX-6. Perforatrice.
Fornito di valvole del contrappeso per sicurezza aumentata quando posizionano l'albero.
Il circuito idraulico semplice è facile da operare e mantiene e le leve dello ascensore--spostamento forniscono la sicurezza supplementare dell'operatore.
pompe idrauliche Dired-accoppiate con una pompa ausiliaria PTO guidata tenere conto manutenzione facile.
La progettazione rigida fornisce la prestazione e l'affidabilità superiori anche nelle circostanze più dure.
le mandibole brevettate della molla di gas dell'azoto con idraulico si aprono/funzione vicina della molla accertandosi dell'operazione a sicurezza intrinseca.
Motore diesel | Modello | Cummins QSB6.7 (fase IIIA di UE) |
| Spostamento | 6.7L | |
| Potere | 178kW (240HP) | |
| RPM stimato | 2000rpm | |
Capacità di perforazione | Bq | 2050 m. |
| NQ | 1650 m. | |
| HQ | 1350 m. | |
| PQ | 950 m. | |
Testa del trapano |
Motore di rotazione | Motore idraulico schema sequenza di funzionamento
|
| RPM | Tre spostamenti Cambiamento di Stepless: 0-1250 GIRI/MIN. | |
| Rapporti | primo 8.2:1 secondo 4.2:1 3nd 1:1 | |
| Apri capo |
lateralmente fare scorrere modo con azionamento idraulico | |
Chuck idraulico (PQ) |
Aperta idraulicamente, primavera del disco che preme, la C ha chiuso normalmente il tipo Una capacità di tenuta assiale di 243000 N | |
| Max. Torque | 6750 N·m. | |
| Diametro della tenuta | 121 millimetro | |
| Capacità di Max. Lifting del fuso | kN 250 | |
Max. Feeding Power
| kN 110 | |
Pompa primaria
| Pompa idraulica: Pompa Triplex per l'azionamento del rotatore, pompa di fango dell'argano & prese di spostamento variabile a pistone assiale di livellamento. Con il carico che percepisce sistema. | Produttore: Danfoss della Danimarca prima pompa: 260LPM a 31.5MPa seconda pompa: 130LPM a 31.5MPa terza pompa: 130 LPM a 31.5MPa |
Serbatoio idraulico | Capacità | 420 L (111 gallone degli Stati Uniti) |
Capacità della gru principale | Velocita di sollevamento (singolo cavo) | 0-75 m/min (tamburo nudo) |
| Sollevando forza (singolo cavo) | kN 120 | |
| Diametro del filo di acciaio | (a 0,86 pollici) 22 millimetri | |
| Lunghezza del filo di acciaio | 45 m. | |
Capacità della gru del cavo | Sollevando forza (singolo cavo) | 15 kN (3372 lbf) (tamburo nudo) |
| Diametro del filo di acciaio | (a 0,24 pollici) 6 millimetri | |
| Lunghezza del filo di acciaio | 2200 m. | |
Albero | Altezza dell'albero | 9,5 m. |
| Albero che regola angolo | 0°-90° | |
| Angolo di perforazione | 45º fuori dall'orizzontale a 90ºvertical giù
| |
| Colpo d'alimentazione | 3700 millimetri | |
| Colpo di slittamento | 1000 millimetri | |
| Tirata dell'alimentazione | 25 tonnellate | |
| Spinta dell'alimentazione | 9 tonnellate | |
| Rod Pull | 3m o 6m (9.84feet o 19.68feet) | |
Pompa di fango | Tipo |
Tuffatore Triplex della pompa ricambiante |
| Modello | BW320 | |
| Colpo | 110mm (a 4,3 pollici) | |
| Volume dell'uscita | 320 l/min | |
| Pressione di scarico | 8,0 Mpa | |
| morsetto del piede del 井口夹持器 | Pressione della portata | 55.5-118 millimetri attraverso il foro Ф165mm |
Altri | Peso | 10,50 tonnellate |
L ×H) del × W Dimensioni di trasporto | 5980×2240×2480mm | |
| Modo di trasporto | Cingolo d'acciaio
| |
le figure del *The in queste tavole sono state calcolate, in base alle esperienze di campo e possono ragionevolmente essere prevedute. La capacità di perforazione reale dipenderà dagli strumenti della in-tenuta e le circostanze, le tecniche di perforazione e le attrezzature hanno usato.
| ||
