Dettagli:
|
| Evidenziare: | Impianto di perforazione di trapano idraulico,carotaggio del diamante |
||
|---|---|---|---|

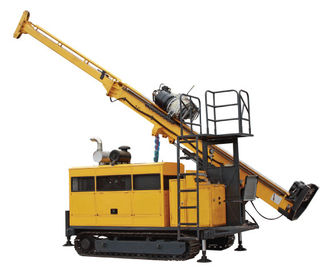

Impianto di perforazione di carotiere idraulico per l'estrazione mineraria, perforatrice minerale di esplorazione HYDX-4
La piattaforma di produzione minerale dell'esplorazione HYDX-4 ha potuto sostituire i prodotti famosi costosi.
Potrebbe applicarsi all'esplorazione ed alla prospezione del minerale, della geologia, della metallurgia, del carbone, del petrolio, del gas naturale, dell'acqua freatica e di altre industrie.
Introduzione di I.Brief
L'impianto di perforazione di carotiere di idraulico pieno e del rotatore ha adottato la tecnologia di detorsolamento del cavo è stato il tipo dominante impianto di perforazione per i giacimenti minerari solidi che indagano nelle contee sviluppate nel mondo. È inoltre la direzione di sviluppo della tecnica e del materiale di trivellazione di perforazione in Cina. In queste circostanze,
SINOCOREDRILL ha sviluppato con successo l'impianto di perforazione di carotiere HYDX-4 secondo la situazione della Cina. Questo tipo di impianto di perforazione di trapano ha potuto sostituire i prodotti importati. Potrebbe applicarsi all'esplorazione ed alla prospezione della geologia, della metallurgia, del carbone, del petrolio, del gas naturale, dell'acqua freatica e di altre industrie. L'impianto di perforazione di trapano è fornito di motore di serie che guida la pompa. L'alimentazione ed il sollevamento del rotatore sono determinati nella struttura del cilindro direttamente che spinge, con un colpo di 3.5m (11,5 piedi).
La rotazione del fuso è determinata da un singolo motore. Ha quattro spostamenti meccanici di gamma di velocità e la velocità potrebbe essere regolata hydraulicly con cambiamento stepless.
L'impianto di perforazione è semplice in struttura. È leggero e facile per transferenza; l'albero ha le funzioni di scivolamento e di terra commovente; il fuso ha sollevato e si abbassato con il cilindro idraulico; potrebbe essere piegato per il trasporto e la rilocazione. Il foro del fuso è di grande diametro.
L'impianto di perforazione di carotiere di idraulico pieno e del rotatore ha adottato la tecnologia di detorsolamento del cavo è stato il tipo dominante impianto di perforazione per i giacimenti minerari solidi che indagano nelle contee sviluppate nel mondo.
Parametri principali:
|
Motore diesel |
Modello |
Cummins 6BTA5.9-C180 (turbo e tassa raffreddati ad acqua) |
|
Spostamento |
5.9L (1,56 galloni degli Stati Uniti) |
|
|
Potere |
132Kw (180HP) |
|
|
RPM stimato |
2200rpm |
|
|
Capacità di perforazione |
Bq |
1000m (3280feet) |
|
NQ |
700m (2296 piedi) |
|
|
HQ |
500m (1640 piedi) |
|
|
Testa del trapano |
Motore di rotazione |
Motore-variableMaker idraulico: SAUER-DANFOSS |
|
RPM |
Cambiamento 0-1100 giri/min. di Stepless di quattro spostamenti |
|
|
Rapporti |
primo 14.422:1 |
|
|
Apri capo |
Stile di perno, manuale attivato |
|
|
Chuck idraulico (PQ) |
Aperto idraulicamente, primavera del disco che preme, normalmente tipo chiuso di C |
|
|
Max. Torque |
4200 N·m. (3098 lbf·ft) |
|
|
Tenga il diametro |
(a 3.86 pollici) 98 millimetri |
|
|
Capacità di Max. Lifting del fuso |
150 kN (33720 lbf) |
|
|
Max. Feeding Power |
60 kN (13480 lbf) |
|
|
Pompa primaria |
Pompa Triplex per l'azionamento del rotatore, pompa di fango dell'argano & prese di spostamento variabile a pistone assiale della pompa idraulica di livellamento. Con il carico che percepisce sistema. |
Creatore: DANFOSS |
|
Serbatoio idraulico |
Capacità |
310 L (82 galloni degli Stati Uniti) |
|
Capacità della gru principale |
Sollevando forza (singolo cavo) |
57kN (12814 lbf) (tamburo nudo) |
|
Velocita di sollevamento (singolo cavo) |
38-70m/min (tamburo nudo) |
|
|
Diametro del filo di acciaio |
(a 0.473 pollici) 12 millimetri |
|
|
Lunghezza del filo di acciaio |
50 m. (164 piedi) |
|
|
Capacità della gru del cavo |
Sollevando forza (singolo cavo) |
1200 chilogrammi (2646 libbre) (tamburo nudo) |
|
Velocita di sollevamento (singolo cavo) |
60-90m/min (tamburo nudo) |
|
|
Diametro del filo di acciaio |
(a 0.236 pollici) 6 millimetri |
|
|
Lunghezza del filo di acciaio |
1000 m. (3280 piedi) |
|
|
Albero |
Altezza dell'albero |
11 m. (36,09 piedi) |
|
Albero che regola angolo |
0°-90° |
|
|
Angolo di perforazione |
45º fuori dall'orizzontale a 90ºvertical giù |
|
|
Tirata dell'alimentazione |
15000kg (33075 libbre) |
|
|
Spinta dell'alimentazione |
6000kg (13230 libbre) |
|
|
Tirata di Rod |
3m o 6m (9.84feet o 19.68feet) |
|
|
Colpo d'alimentazione |
(a 137.80 pollici) 3500 millimetri |
|
|
Colpo di slittamento |
(a 23.62 pollici) 600 millimetri |
|
|
Pompa di fango |
Tipo |
Ricambiare il tuffatore Triplex della pompa |
|
Modello |
BW160/10 |
|
|
Colpo |
70mm (a 2.76 pollici) |
|
|
Pressione di scarico |
2,5, 4,0, 6,5, 10,0 Mpa |
|
|
Morsetto del piede |
Pressione della portata |
55.5-110 millimetri (2.19-4.33 pollici) attraverso il foro dia.154mm (a 6.06 pollici) |
|
Altri |
Peso (tipo della piattaforma) |
9300 chilogrammi (20506 libbre) |
|
Dimensioni (L×W×H) |
5100×2200×2890mm (pollice 200×86.6×113.78) |
|
|
Modo di trasporto |
Cingolo |
2. Circa noi
Siamo uno dei produttori principali degli impianti di perforazione di carotaggio del diamante in Cina,
Produciamo ed assicuriamo il tipo impianti di perforazione del fuso di carotaggio del diamante e tutti gli impianti di perforazione idraulici di carotaggio con la capacità della perforazione da 100 metri a 4200meters, alle pompe di fango e ad altri strumenti di perforazione relativi possono essere forniti pure.
Accogliamo favorevolmente calorosamente i clienti da ogni parte del mondo per contattarci per tutta l'indagine e proveremo il nostro meglio per fornire al servizio professionale per soddisfarvi.
3. Servizio
Il tempo di trasporto dipende dalla destinazione.
Dopo che spediamo le merci, vi invieremo con la posta elettronica le informazioni di trasporto come pure seguiremo i dettagli.
Le merci saranno consegnate dal modo più ragionevole per la consegna.
4.Warranty e servizi di assistenza al cliente:
1. Tutte le nostre piattaforme di produzione sono fornite periodo di garanzia ed i servizi di assistenza al cliente, pls ci contattano per i dettagli.
2. Offriamo il supporto tecnico lifer lungo alle nostre attrezzature della perforazione, prego ci contattiamo liberamente se avete qualunque domanda al nostro materiale di trivellazione che avete ricevuto, noi vi diremo come risolvere il problema dal email o dal telefono.
5.Feedback:
1. Di conseguenza, le vostre risposte sono estremamente importanti noi, prego affidano le buone risposte noi se ottenete soddisfatto con nostri beni e servizi
2. Ci preoccupiamo per i nostri clienti stimati e sempre proveremo ad aiutarvi
6. Vista del prodotto
