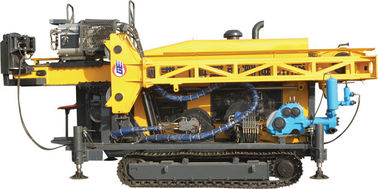

macchina idraulica del trapano dell'impianto di perforazione di carotaggio 179kw per estrazione del carbone
I. Un'introduzione generale
L'impianto di perforazione idraulico di carotaggio HYDX-6, un nuovo prodotto aggiornato, è una piattaforma di produzione completamente nuovo-scritta sviluppata in base alle tecniche avanzate nel mondo. HYDX-6 è ragionevole nella progettazione, eccellente nella prestazione, facile per l'operazione e conveniente per manutenzione.
1. Caratteristiche principali della piattaforma di produzione idraulica piena HYDX-6:
La piattaforma di produzione idraulica piena HYDX-6, fornita delle piste, ha un sistema di azionamento idraulico. Possiede una breve ma struttura avanzata, con la sua testa di potere determinata da un motore variabile e dalla sua velocità regolabili per 2 ingranaggi. Con il cilindro dell'olio che funziona con una catena velocità-variabile, la sua prestazione è stabile ed affidabile. L'albero è regolabile nella gamma da 0° a 90° assicurare un angolo adeguato della foro-perforazione. Il centro di peso specifico basso dell'impianto di perforazione promette un'operazione costante. E fornisce agli operatori una circostanza di lavoro conveniente e comoda con un'ampia vista. In breve, l'impianto di perforazione ha un bello profilo e mostra un'idea idealizzata per facilitarne l'uso da parte dell'utente di progettazione.
1) Qualità affidabile
Le parti della conduttura e le attrezzature ausiliarie, compreso il motore, motore diesel, pompa idraulica, riduttore dell'ingranaggio ed alcuni accessori idraulici chiave e del valvola, sono tutti i prodotti con le marche ben note.
2) Alta efficienza
Grande coppia di torsione, forza motrice potente, progettazione razionale e pratica, modo di controllo avanzato ed i 6 lunghi metro
(19,7 piedi) garanzia dell'asta di trivellazione l'alta efficienza di operazione dell'impianto di perforazione.
3) Protezione dell'ambiente
Il motore diesel è destinato professionale per ridurre il rumore e l'altra contaminazione (il rumore non può essere sopra 72db), che rende l'impianto di perforazione adeguato essere azionato nelle aree urbane.
4) Risparmio energetico
scarico di calore e della forza nella misura minima.
HYDX-6 ha un aspetto esterno eccezionale, una struttura compressa, una funzione affidabile e un sistema operativo flessibile. Tutti questi fattori hanno operato all'impianto di perforazione la migliore scelta fra gli stessi prodotti sia in domestico che all'estero nei mercati.
2. Gamma di applicazione
HYDX-6 può applicarsi ad entrambe la perforazione inclinata e verticale. Essendo un impianto di perforazione fornito del diamante ed il carburo unisca in lega la perforazione del pezzo, può essere utilizzato nei campi della geologia, della metallurgia, dell'estrazione del carbone, dell'industria di armi atomiche e di misurazione dell'idrologia.
II. Parametri di prestazione principali di HYDX-6
Le figure in queste tavole sono state calcolate, in base alle esperienze di campo e possono ragionevolmente essere prevedute. La capacità reale della perforazione dipenderà dagli strumenti e stati della in-tenuta, tecniche di perforazione ed attrezzature utilizzati.
|
Motore diesel |
Modello |
Cummins 6CTA 8.3-C240 (turbo e tassa raffreddati ad acqua) |
|
Spostamento |
8.3L (2,19 galloni degli Stati Uniti) |
|
|
|
Potere |
179kW (240HP) |
|
|
RPM stimato (prestabilire) |
2200rpm |
|
|
Bq |
2000 m. (6560 piedi) |
|
Capacità di perforazione |
NQ |
1600 m. (5248 piedi) |
|
HQ |
1300 m. (4264 piedi) |
|
|
|
PQ |
1000 m. (3280 piedi) |
|
|
Motore di rotazione |
Creatore variabile e reversibile del doppio motore idraulico -: SAUER-DANFOSS |
|
|
RPM |
Cambiamento 0-1100 giri/min. di Stepless di due spostamenti |
|
|
Rapporti |
primo 2.716:1 di 8.776:1 secondo |
|
|
Apri capo |
lateralmente fare scorrere modo con azionamento idraulico |
|
Testa del trapano |
Chuck idraulico (PQ) |
Aperto idraulicamente, primavera del disco che preme, normalmente tipo chiuso una capacità di C di tenuta assiale di 222 400 N |
|
Max. Torque |
6400 N·m. (4717 lbf·ft) |
|
|
Tenga il diametro |
(a 4.76 pollici) 121 millimetro |
|
|
Capacità di Max. Lifting del fuso |
220 kN (49456 lbf) |
|
|
Max. Feeding Power |
110 kN (24728 lbf) |
|
Morsetto del piede |
Pressione della portata |
55.5-117.5 millimetri (2.19-4.63 pollici) attraverso il foro Ф154mm (a 6.06 pollici) |
|
|
Peso |
14500 chilogrammi (31973 libbre) |
|
Altri |
Dimensioni di trasporto (L ×H) del × W |
5900×2240×2500mm (pollice 232.3×88.1×98.4) |
|
Modo di trasporto |
Cingolo d'acciaio |
