Dettagli:
|
Tipo: | Impianto di perforazione di carotiere di superficie idraulico pieno | Modello: | CR15 |
---|---|---|---|
MOTORE: | Cummins QSB6.7 (fase IIIA) 178kw di UE | Capacità di perforazione: | HQ 1350M PQ 950M di BQ 2050M NQ 1650M |
Dimensioni di trasporto: | 5980×2240×2480mm | Peso: | 10500KG |
Evidenziare: | impianto di perforazione di trapano di esplorazione di 1350m,impianto di perforazione di trapano di esplorazione di 950m,impianto di perforazione di trapano geologico del motore diesel dei cummins |
Impianto di perforazione di trapano di superficie di detorsolamento di esplorazione flessibile del sistema operativo Hq 1350m Pq 950m della struttura compressa
Aggiorni l'attrezzatura avanzata di HYDX-5A

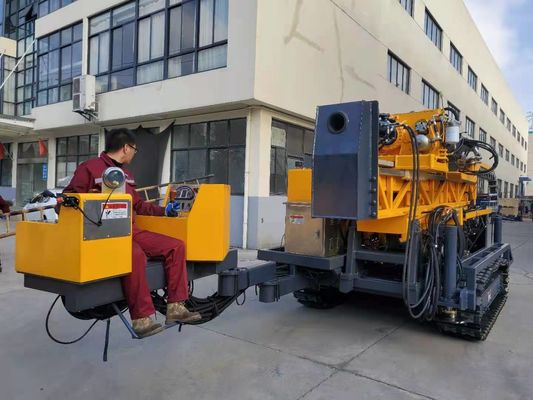

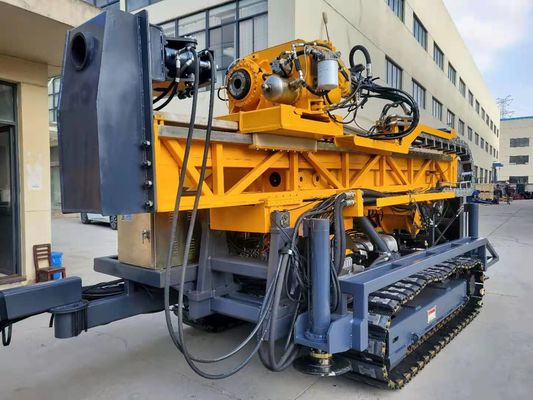

L'impianto di perforazione di carotiere di serie del CR è un nuovo tipo di macchina idraulica piena di carotaggio progettata e manifatturiera dalla nostra fabbrica basata sugli anni di esperienza di esplorazione geologica e di mercato corrente e delle esigenze degli utenti della maggior parte. Questa macchina è utilizzata per terreno normale e collinoso, lavoro nell'ambito dell'ambiente di temperatura elevata, aree fredde. La macchina principale adotta il cingolo automotore del telaio, potenza del motore, pompa di fango, argano e l'altra struttura integrata, anche può essere struttura su misura del camion della piattaforma, pricipalmente è usata per metallo e l'indagine e l'esplorazione minerali solide non metalliche, inoltre, anche possono essere utilizzate nell'esplorazione della geologia di ingegneria, indagine di idrogeologia, ricognizione e l'esplorazione del giacimento di gas e di petrolio, trivellazione ecc. dell'acqua. L'impianto di perforazione ha la disposizione ragionevole, la struttura compatta, la prestazione superiore, il funzionamento semplice e manutenzione conveniente. È il materiale di trivellazione di detorsolamento ideale.
1. Caratteristiche della macchina:
La macchina adotta l'azionamento e le passeggiate idraulici completi sulla pista d'acciaio. La testa di potere è determinata dalla pompa a portata variabile e dal motore variabile ed il macchinario ha regolamento stepless della velocità quattro, con la struttura avanzata e semplice. Il cilindro direttamente è inserito nel sistema, il moto è stabile ed affidabile; L'albero può regolare l'angolo d'apertura nell'ordine di 0° ~ 90°. Il centro di gravità di intera macchina è basso e la stabilità è buona. Fornisca agli operatori il buon campo visivo ed il luogo di lavoro spazioso e comodo; la forma globale è bella e riflette il concetto di progetto idealizzato per facilitarne l'uso da parte dell'utente.
1) Prestazione affidabile
Gli accessori principali sono acquistati internazionalmente. Il motore diesel, la pompa idraulica, la valvola principale, il motore, il riduttore di viaggio e gli accessori idraulici chiave tutto sono scelti dalle marche ben note nel paese ed all'estero.
2) Alto efficiente
Grande coppia di torsione, configurazione di alto potere, progettazione strutturale ragionevole, modo di funzionamento avanzato ed asta di perforazione lunga di 6m assicurare la costruzione efficiente del trapano.
3) Protezione dell'ambiente
L'emissione del motore diesel è il terzo motore diesel elettronico nazionale, l'emissione a basso inquinamento, progettazione professionale di riduzione di rumore, di modo che le PIATTAFORME DI PRODUZIONE possono essere adatte ad edificio urbano.
4) Risparmio energetico
L'impianto di perforazione usa la tecnologia sensibile di controllo del carico avanzato per ridurre il calore del sistema e del consumo di energia ad un minimo.
2. Campo di applicazione
La perforatrice CR-15 pricipalmente è usata per la perforazione inclinata e diritta del foro, che è adatta a geologia, a metallurgia, a carbone, ad industria nucleare, ad idrologia e ad altre industrie. È un materiale di trivellazione del centro pricipalmente per il diamante e la perforazione dura della lega.
Componenti principali della perforatrice CR-15
È composto di seguenti 26 parti: 1. sostegno più basso 9.Push dell'albero della parte 8. dell'albero della cassetta portautensili 7. della batteria della base 6. della testa di potere del tavolo operatorio 5. della testa 4. della pinza di presa 3.Power della testa di pozzo della base 2. della testa di pozzo e tirare l'albero principale del cilindro 10. dell'olio che fa scorrere la sezione principale della gru 12.Top del cilindro 11. dell'olio dell'albero (albero telescopico) 14. Gruppo 15 della ruota della fronte. Gru 17 del serbatoio dell'olio idraulico 16.Line. Angolo dell'albero che regola il cilindro 18 dell'olio. Carro armato 19 del gasolio. Assemblea di telaio del motore diesel 20.Caterpillar 22. Pompa 24 del cilindro 23.Mud dell'olio della gamba. Radiatore 25. Circuito idraulico 26. Sistema elettrico
Motore diesel |
Modello | Cummins QSB6.7 (fase IIIA di UE) |
Spostamento | 6.7L | |
Potere | 178kW (240HP) | |
RPM stimato | 2000rpm | |
Capacità di perforazione |
Bq | 2050 m. |
NQ | 1650 m. | |
HQ | 1350 m. | |
PQ | 950 m. | |
Testa del trapano |
Motore di rotazione |
Motore idraulico schema sequenza di funzionamento Produttore: Rexroth della Germania |
RPM |
Tre spostamenti Cambiamento di Stepless: 0-1250 GIRI/MIN. |
|
Rapporti |
primo 8.2:1 secondo 4.2:1 3nd 1:1 |
|
Apri capo |
lateralmente fare scorrere modo con azionamento idraulico |
|
Chuck idraulico (PQ) |
Aperta idraulicamente, primavera del disco che preme, la C ha chiuso normalmente il tipo Una capacità di tenuta assiale di 243000 N |
|
Max. Torque | 6750 N·m. | |
Diametro della tenuta | 121 millimetro | |
Capacità di Max. Lifting del fuso | kN 250 | |
Max. Feeding Power
|
kN 110 | |
Pompa primaria
|
Pompa idraulica: Pompa Triplex per l'azionamento del rotatore, pompa di fango dell'argano & prese di spostamento variabile a pistone assiale di livellamento. Con il carico che percepisce sistema. |
Produttore: Danfoss della Danimarca prima pompa: 260LPM a 31.5MPa seconda pompa: 130LPM a 31.5MPa terza pompa: 130 LPM a 31.5MPa |
Altri |
Peso | 10,50 tonnellate |
(L ×H) del × W Dimensioni di trasporto |
5980×2240×2480mm | |
Modo di trasporto | Cingolo d'acciaio |
