Dettagli:
|
Tipo: | Aeratore delle radici | Dimensione: | SL4005/SL5003/SL5006 /SL5009. .etc |
---|---|---|---|
Modo di raffreddamento: | Raffreddato ad aria e raffreddato ad acqua | applicazione: | Ventilatore o vuoto |
Sito installato: | dell'interno, all'aperto, temperatura ambiente, se c'è un posto pericoloso | Drivingway: | Accoppiamento, V-cinghia |
Evidenziare: | sl4005 pianta il tipo aeratore,ventilatore della radice dell'aria sl4005,ventilatore raffreddato ad acqua della radice dell'aria |

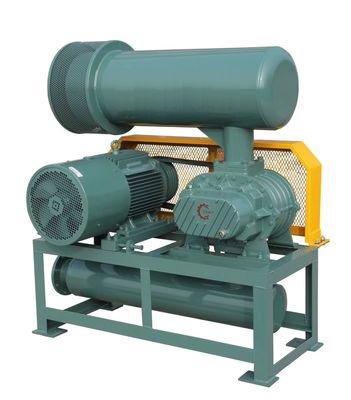

Doppio aeratore delle radici del serbatoio dell'olio del Tre-lobo a basso rumore della struttura compatta
Descrizione di prodotto
1)Il ventilatore delle radici è un fan volumetrico.
2)Il flusso d'aria è proporzionale alla velocità. La ventola del tre-lobo gira ogni volta e due ventole per respirare ed esaurire per tre volte
Rispetto al tipo del due-lobo, la pulsazione del gas è di meno, le variazioni del carico è più piccole, la forza meccanica è più forte, il rumore è basso e la vibrazione è piccola
3) Ci sono ventole del tre-lobo 2pcs sulle due assi parallele. La leggera lacuna è fra le ventole e la superficie interna del carro armato ellittico ed ogni ventola.
La ventola gira ad una velocità costante nella direzione opposta. Una certa quantità di gas circondato dal carro armato e dalle ventole è trasportato dall'aspirazione per esaurire il lato
4) Ogni ventola e della sincronizzazione ingranaggio sempre per tenere la posizione corretta di fase, contatto reciproco non è accaduta, in modo da può essere accelerato senza lubrificazione interna, è l'operazione semplice e stabile e la prestazione, si adatta ai vari scopi ed usi in una vasta gamma di campi.
Principio di funzionamento di tre ventole del lobo
Struttura principale
Caratteristiche principali:

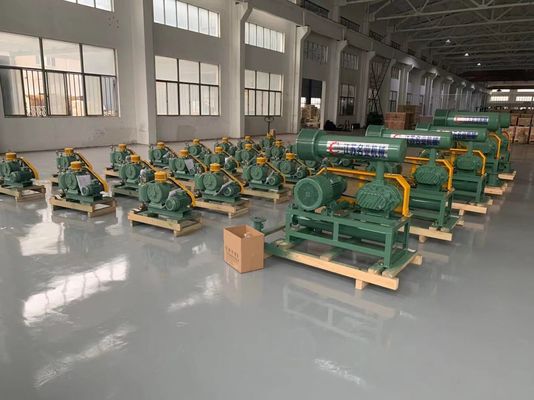

Riferimento delle installazioni dell'aeratore delle radici
Centro di lavorazione di CNC della ventola
La ventola è la ventola & l'asse integrata a forma di di QT500-7. È elaborata integralmente dal centro di lavorazione per evitare le imperfezioni causate tramite la separazione della ventola e dell'asse (deformazione, espansione termica, cattivo allineamento, usura, ecc.)
Centro del test di performance del ventilatore delle radici
La nostra società usa il sistema della prova del ventilatore delle radici del microcomputer che è messo a punto insieme dai nostri centri di ricerca ben noti dello sviluppo e della prova in porcellana nell'ambito dell'orientamento tecnico delle società giapponesi ed americane.
Questo sistema di prova introduce il sistema di controllo avanzato di acquisizione e del segnale di CRAS
Secondo lo standard industriale nazionale <>>, è fornito di vari sensori del segnale e strumenti dell'esposizione che soddisfanno le richieste di accuratezza della prova, di alta affidabilità e dell'osservazione facile.
Raccoglie il flusso d'aria, la pressione di vento, il rumore, la vibrazione, la velocità, la temperatura, la corrente, la tensione ed altri segnali nel computer. Può realizzare che il monitoraggio online, l'analisi, lo stoccaggio record dal computer e è il livello principale fra le controparti domestiche
Modello Selection del ventilatore delle radici:
Nel caso di aria mista, indichi prego il rapporto di composizione ed il peso molecolare.
Stato standard (S: 201, una pressione atmosferica standard, flusso d'aria dello stato di umidità relativa 65%)
Stato di aspirazione (temperaturepressure di aspirazione, valore di temperatura)
Specifiche
modello |
Scarico Diametro del porto (Millimetro) |
Velocità |
Pressione differente per flusso di ingresso dell'aria differente (m.3/min)&poteredell'asse(chilowatt) | |||||||||||||||
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||||||
RPM | 1000mmH20 | 2000mmH20 | 3000mmH20 | 4000mmH20 | 5000mmH20 | 6000mmH20 | 7000mmH20 | 8000mmH20 | ||||||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||||||
M.3/ min |
Chilowatt |
M.3/ min |
chilowatt |
M.3/ min |
Chilowatt |
M.3/ min |
Chilowatt |
M.3/ min |
Chilowatt |
M.3/ min |
Chilowatt |
M.3/ min |
Chilowatt | M.3 /min | Chilowatt | |||
SL 4005 |
50 (2") |
1000 | 2,46 | 0,80 | 2,11 | 1,30 | 1,88 | 1,80 | 1,67 | 2,40 | 1,48 | 2,90 | 1,25 | 3,50 | ||||
1200 | 3,11 | 0,90 | 2,78 | 1,60 | 2,53 | 2,20 | 2,32 | 2,90 | 2,13 | 3,50 | 1,91 | 4,20 | 1,76 | 4,70 | ||||
1400 | 3,76 | 1,10 | 3,43 | 1,80 | 3,18 | 2,60 | 2,97 | 3,30 | 2,78 | 4,10 | 2,56 | 4,90 | 2,42 | 5,50 | ||||
1600 | 4,41 | 1,20 | 4,08 | 2,10 | 3,83 | 2,90 | 3,62 | 3,80 | 3,43 | 4,70 | 3,22 | 5,60 | 3,07 | 6,30 | ||||
1800 | 5,06 | 1,40 | 4,73 | 2,30 | 4,48 | 3,30 | 4,27 | 4,30 | 4,08 | 5,30 | 3,87 | 6,20 | 3,72 | 7,10 | ||||
2000 | 5,71 | 1,50 | 5,38 | 2,60 | 5,13 | 3,70 | 4,92 | 4,80 | 4,73 | 5,90 | 4,52 | 6,90 | 4,38 | 7,90 | ||||
2200 | 6,36 | 1,70 | 6,03 | 2,80 | 5,78 | 4,00 | 5,57 | 5,20 | 5,38 | 6,40 | 5,18 | 7,60 | 5,03 | 8,70 | ||||
SL 5003 |
65 (2.5") |
800 | 2,37 | 1,00 | 2,02 | 1,60 | 1,75 | 2,10 | 1,63 | 2,60 | 1,43 | 3,20 | 1,23 | 4,02 | ||||
1000 | 3,18 | 1,30 | 2,83 | 2,00 | 2,56 | 2,60 | 2,43 | 3,30 | 2,13 | 4,00 | 1,95 | 4,60 | 1,75 | 5,50 | ||||
1200 | 3,98 | 1,50 | 3,63 | 2,40 | 3,36 | 3,20 | 3,13 | 4,00 | 2,93 | 4,80 | 2,75 | 5,60 | 2,59 | 6,40 | ||||
1400 | 4,78 | 1,80 | 4,43 | 2,70 | 4,16 | 3,70 | 3,94 | 4,60 | 3,74 | 5,60 | 3,56 | 6,50 | 3,39 | 7,40 | 3,24 | 8,40 | ||
1600 | 5,59 | 2,10 | 5,24 | 3,00 | 5,17 | 4,20 | 4,94 | 5,30 | 4,68 | 6,40 | 4,56 | 7,40 | 4,29 | 8,50 | 4,14 | 9,60 | ||
1800 | 6,39 | 2,30 | 6,04 | 3,50 | 5,87 | 4,70 | 5,75 | 5,90 | 5,45 | 7,10 | 5,17 | 8,50 | 5,09 | 9,60 | 4,98 | 10,80 | ||
2000 | 7,20 | 2,60 | 6,85 | 3,90 | 6,66 | 5,30 | 6,54 | 6,60 | 6,35 | 7,90 | 6,06 | 9,60 | 5,80 | 10,60 | 5,65 | 12,00 | ||
2200 | 8,00 | 2,80 | 7,65 | 4,30 | 7,38 | 5,80 | 7,16 | 7,30 | 6,96 | 8,70 | 6,78 | 10,6 | 6,61 | 11,70 | 6,45 | 13,20 |
modello |
Scarico diametro del porto (Millimetro) |
Velocità |
Pressione differente per flusso di ingresso dell'aria differente (m.3/min)&poteredell'asse(chilowatt) | |||||||||||||||
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||||||
RPM |
1000mmH20 | 2000mmH20 | 3000mmH20 | 4000mmH20 | 5000mmH20 | 6000mmH20 | 7000mmH20 | 8000mmH20 | ||||||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||||||
M.3 /min | Chilowatt | M.3 /min | chilowatt | M.3 /min | Chilowatt | M.3 /min | Chilowatt | M.3 /min | Chilowatt | M.3 /min | Chilowatt | M.3 /min | Chilowatt | M.3 /min | Chilowatt | |||
SL 5006 |
100 (4") |
800 | 3,84 | 1,30 | 3,35 | 2,20 | 2,97 | 3,00 | 2,66 | 3,80 | 2,38 | 4,70 | 2,12 | 5,50 | ||||
1000 | 5,34 | 1,70 | 4,98 | 2,70 | 4,78 | 3,80 | 4,66 | 4,80 | 4,53 | 5,90 | 4,38 | 6,90 | 3,97 | 7,90 | ||||
1200 | 6,36 | 2,00 | 6,25 | 3,30 | 6,01 | 4,50 | 5,88 | 5,80 | 5,46 | 7,00 | 4,98 | 8,88 | 4,65 | 9,50 | ||||
1400 | 7,88 | 2,30 | 7,78 | 3,80 | 7,56 | 5,30 | 7,46 | 6,70 | 7,23 | 8,20 | 6,90 | 9,70 | 6,56 | 11,10 | 6,34 | 12,60 | ||
1600 | 9,70 | 2,70 | 9,55 | 4,30 | 9,37 | 6,00 | 9,12 | 7,70 | 8,76 | 9,40 | 8,21 | 11,00 | 8,05 | 12,70 | 7,88 | 14,40 | ||
1800 | 11,13 | 3,00 | 11,00 | 4,90 | 10,67 | 6,80 | 10,23 | 8,70 | 9,88 | 10,50 | 9,50 | 12,40 | 9,18 | 14,30 | 8,89 | 16,20 | ||
2000 | 12,39 | 3,30 | 12,22 | 5,40 | 11,78 | 7,50 | 11,56 | 10,20 | 11,34 | 11,70 | 11,11 | 13,80 | 10,89 | 15,90 | 10,22 | 18,00 | ||
2200 | 13,64 | 3,70 | 13,15 | 6,00 | 12,78 | 8,30 | 12,46 | 10,60 | 12,18 | 12,90 | 11,93 | 15,20 | 11,69 | 17,50 | 11,48 | 19,80 | ||
SL 5009 |
100 (4") |
800 | 5,83 | 1,70 | 5,20 | 2,90 | 4,72 | 4,20 | 4,32 | 5,40 | 3,96 | 6,00 | 3,62 | 6,90 | ||||
1000 | 7,98 | 2,10 | 7,67 | 3,70 | 7,32 | 5,20 | 7,04 | 6,70 | 6,80 | 8,30 | 6,45 | 9,30 | ||||||
1200 | 9,50 | 2,60 | 8,87 | 4,40 | 8,39 | 6,20 | 7,99 | 8,10 | 7,63 | 9,90 | 7,21 | 10,90 | ||||||
1400 | 11,33 | 3,00 | 10,71 | 5,10 | 10,23 | 7,30 | 9,82 | 9,40 | 9,47 | 11,60 | 9,12 | 12,60 | ||||||
1600 | 13,17 | 3,40 | 12,54 | 5,90 | 12,03 | 8,30 | 11,66 | 10,80 | 11,30 | 13,20 | 10,78 | 15,20 | ||||||
1800 | 15,00 | 3,90 | 14,38 | 6,60 | 13,90 | 9,40 | 13,49 | 12,10 | 13,14 | 14,90 | 12,14 | 16,90 | ||||||
2000 | 16,84 | 4,30 | 16,21 | 7,40 | 15,73 | 10,40 | 15,33 | 13,50 | 14,97 | 16,50 | 13,57 | 18,50 | ||||||
2200 | 18,67 | 4,70 | 18,05 | 8,10 | 17,57 | 11,50 | 17,16 | 14,80 | 16,81 | 18,20 | 16,11 | 20,20 |
modello |
Esaurisca il diametro del porto (Millimetro) |
Velocità |
Pressione differente per flusso di ingresso dell'aria differente (m.3/min)&poteredell'asse(chilowatt) | |||||||||||||||
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||||||
RPM |
1000mmH20 | 2000mmH20 | 3000mmH20 | 4000mmH20 | 5000mmH20 | 6000mmH20 | 7000mmH20 | 8000mmH20 | ||||||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||||||
M.3 /min | Chilowatt | M.3 /min | chilowatt | M.3 /min | Chilowatt | M.3 /min | Chilowatt | M.3 /min | Chilowatt | M.3 /min | Chilowatt | M.3 /min | Chilowatt | M.3 /min | Chilowatt | |||
SL 6005 |
80 (3") |
800 | 4,63 | 1,70 | 4,07 | 2,70 | 3,65 | 3,60 | 3,29 | 4,60 | 2,97 | 5,60 | 2,68 | 6,60 | 2,42 | 7,60 | ||
1000 | 6,13 | 2,10 | 5,57 | 3,30 | 5,14 | 4,60 | 4,78 | 5,80 | 4,46 | 7,10 | 4,17 | 8,30 | 3,91 | 9,50 | 3,66 | 10,80 | ||
1200 | 7,62 | 2,50 | 7,07 | 4,00 | 6,64 | 5,50 | 6,28 | 7,00 | 5,96 | 8,50 | 5,67 | 10,00 | 5,76 | 11,50 | 5,00 | 12,90 | ||
1400 | 9,12 | 2,90 | 8,56 | 4,60 | 8,13 | 6,40 | 7,77 | 8,10 | 7,45 | 9,90 | 7,17 | 11,60 | 6,90 | 13,40 | 6,65 | 15,10 | ||
1600 | 10,61 | 3,30 | 10,06 | -- | 9,63 | 7,30 | 9,27 | 9,30 | 8,95 | 11,30 | 8,66 | 13,30 | 8,40 | 15,30 | 8,15 | 17,30 | ||
1800 | 12,11 | 3,70 | 11,55 | 6,00 | 11,12 | 8,20 | 10,76 | 10,50 | 10,44 | 12,70 | 10,16 | 14,90 | 9,89 | 17,20 | 9,64 | 19,40 | ||
2000 | 13,60 | 4,10 | 13,05 | 6,60 | 12,62 | 9,10 | 12,26 | 11,60 | 11,94 | 14,10 | 11,65 | 16,60 | 11,39 | 19,10 | 11,14 | 21,60 | ||
SL 6008 |
125 (5") |
800 | 7,41 | 2,30 | 6,51 | 3,80 | 5,83 | 5,40 | 5,25 | 7,00 | 4,74 | 8,60 | 4,28 | 10,20 | 3,86 | 11,80 | ||
1000 | 10,45 | 2,80 | 9,88 | 4,80 | 9,46 | 6,80 | 9,12 | 8,80 | 8,53 | 10,80 | 8,21 | 12,80 | 7,88 | 14,80 | 7,12 | 16,70 | ||
1200 | 12,98 | 3,40 | 12,29 | 5,80 | 11,61 | 8,20 | 11,12 | 10,50 | 10,52 | 12,90 | 10,21 | 15,30 | 9,64 | 17,70 | 9,25 | 20,10 | ||
1400 | 15,58 | 3,90 | 15,12 | 6,70 | 14,77 | 9,50 | 14,42 | 12,30 | 13,91 | 15,10 | 13,45 | 17,90 | 13,01 | 20,70 | 12,64 | 23,40 | ||
1600 | 16,97 | 4,50 | 16,45 | 7,70 | 15,99 | 10,90 | 15,43 | 14,10 | 14,97 | 17,20 | 14,35 | 20,40 | 13,67 | 23,60 | 13,03 | 26,80 | ||
1800 | 19,67 | 5,10 | 19,46 | 8,70 | 18,99 | 12,20 | 18,50 | 15,80 | 18,10 | 19,40 | 17,78 | 23,00 | 17,40 | 26,60 | 17,03 | 30,10 | ||
2000 | 21,75 | 5,60 | 20,85 | 9,60 | 20,17 | 13,60 | 19,59 | 17,60 | 19,08 | 21,60 | 18,62 | 25,50 | 18,20 | 29,50 | 17,81 | 33,50 |
modello |
Scarico diametro del porto (Millimetro) |
Velocità |
Pressione differente per flusso di ingresso dell'aria differente (m.3/min)&poteredell'asse(chilowatt) | |||||||||||||||
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||||||
RPM |
1000mmH20 | 2000mmH20 | 3000mmH20 | 4000mmH20 | 5000mmH20 | 6000mmH20 | 7000mmH20 | 8000mmH20 | ||||||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||||||
M.3 /min | Chilowatt | M.3 /min | chilowatt | M.3 /min | Chilowatt | M.3 /min | Chilowatt | M.3 /min | Chilowatt | M.3 /min | Chilowatt | M.3 /min | Chilowatt | M.3 /min | Chilowatt | |||
SL 6015 |
150 (6") |
800 | 14,90 | 3,60 | 14,22 | 6,60 | 13,94 | 9,60 | 12,86 | 12,60 | 10,40 | 14,30 | 8,70 | 16,30 | ||||
1000 | 19,38 | 4,60 | 18,71 | 8,30 | 17,43 | 12,00 | 16,34 | 15,80 | 15,20 | 19,93 | 14,20 | 22,93 | ||||||
1200 | 22,87 | 5,50 | 21,20 | 10,00 | 19,91 | 14,40 | 18,83 | 18,90 | 17,83 | 21,40 | 16,07 | 23,40 | ||||||
1400 | 27,36 | 6,40 | 25,68 | 11,60 | 24,40 | 16,80 | 23,31 | 22,10 | 22,02 | 25,00 | 20,12 | 28,00 | ||||||
1600 | 31,84 | 7,30 | 30,17 | 13,30 | 28,88 | 19,30 | 27,80 | 25,20 | 26,21 | 28,60 | 24,56 | 31,60 | ||||||
1800 | 36,33 | 8,20 | 34,65 | 14,90 | 33,37 | 21,70 | 32,28 | 28,40 | 30,40 | 32,20 | 27,49 | 36,20 | ||||||
2000 | 40,81 | 9,10 | 39,14 | 16,60 | 37,85 | 24,10 | 36,77 | 31,50 | 34,59 | 35,70 | 30,50 | 39,70 | ||||||
SL 7006 |
100 (4") |
700 | 6,93 | 2,10 | 6,26 | 3,60 | 5,75 | 5,00 | 5,32 | 6,40 | 4,94 | 7,80 | 4,59 | 9,30 | 4,27 | 10,70 | 4,24 | 10,90 |
800 | 8,15 | 2,50 | 7,48 | 4,10 | 6,97 | 5,70 | 6,54 | 7,30 | 6,16 | 9,00 | 5,81 | 10,60 | 5,50 | 12,20 | 5,20 | 13,80 | ||
1000 | 10,59 | 3,10 | 9,92 | 5,10 | 9,41 | 7,10 | 8,98 | 9,20 | 8,60 | 11,20 | 8,25 | 13,20 | 7,94 | 15,30 | 7,64 | 17,30 | ||
1200 | 13,03 | 3,70 | 12,36 | 6,10 | 11,85 | 8,60 | 11,42 | 11,00 | 11,04 | 13,40 | 10,69 | 15,90 | 10,38 | 18,30 | 10,08 | 20,80 | ||
1400 | 15,47 | 4,30 | 14,81 | 7,10 | 14,29 | 10,00 | 13,86 | 12,80 | 13,48 | 15,70 | 13,13 | 18,50 | 12,82 | 21,40 | 12,52 | 24,20 | ||
1600 | 17,91 | 4,90 | 17,25 | 8,20 | 16,73 | 11,40 | 16,30 | 14,70 | 15,92 | 17,90 | 15,58 | 21,20 | 15,26 | 24,40 | 14,96 | 27,70 |
modello |
Scarico diametro del porto Millimetro |
velocità |
Pressione differente per flusso di ingresso dell'aria differente (m.3/min)&poteredell'asse(chilowatt) | |||||||||||||||
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||||||
RPM |
1000mmH20 | 2000mmH20 | 3000mmH20 | 4000mmH20 | 5000mmH20 | 6000mmH20 | 7000mmH20 | 8000mmH20 | ||||||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||||||
M.3 /min | Chilowatt | M.3 /min | chilowatt | M.3 /min | Chilowatt | M.3 /min | Chilowatt | M.3 /min | Chilowatt | M.3 /min | Chilowatt | M.3 /min | Chilowatt | M.3 /min | Chilowatt | |||
SL 7011 |
150 (6") |
700 | 12,99 | 3,30 | 11,87 | 5,90 | 11,77 | 8,60 | 11,45 | 11,20 | 10,98 | 13,80 | 10,09 | 16,40 | 9,56 | 19,00 | ||
800 | 16,23 | 3,80 | 15,11 | 6,80 | 14,78 | 9,80 | 14,54 | 12,80 | 13,90 | 15,70 | 13,33 | 18,70 | 12,80 | 21,70 | 12,11 | 24,70 | ||
1000 | 20,71 | 4,80 | 19,59 | 8,50 | 18,74 | 12,20 | 18,02 | 16,00 | 17,38 | 19,70 | 16,81 | 23,40 | 16,28 | 27,10 | 14,79 | 30,90 | ||
1200 | 24,88 | 5,70 | 24,11 | 10,00 | 23,25 | 14,50 | 22,52 | 19,00 | 21,88 | 23,40 | 21,31 | 27,90 | 20,78 | 32,40 | 19,28 | 36,90 | ||
1400 | 29,72 | 6,50 | 28,59 | 11,70 | 27,73 | 16,90 | 27,00 | 22,10 | 26,36 | 27,40 | 25,79 | 32,60 | 25,26 | 37,80 | 24,76 | 43,00 | ||
1600 | 33,20 | 7,40 | 32,07 | 13,40 | 31,21 | 19,30 | 30,48 | 25,30 | 29,84 | 31,30 | 29,27 | 37,20 | 28,74 | 43,20 | 28,24 | 49,20 | ||
SL 7018 |
200 (8") |
700 | 21,55 | 4,80 | 19,79 | 9,10 | 18,45 | 13,40 | 17,33 | 17,60 | 16,30 | 18,50 | 14,80 | 19,50 | ||||
800 | 26,22 | 5,50 | 25,46 | 10,40 | 24,12 | 15,30 | 23,56 | 20,20 | 22,70 | 26,50 | 20,70 | 30,50 | ||||||
1000 | 32,54 | 6,90 | 30,79 | 13,00 | 29,45 | 19,10 | 28,32 | 25,20 | 27,60 | 30,34 | 25,60 | 35,34 | ||||||
1200 | 39,87 | 8,30 | 38,12 | 15,60 | 36,77 | 22,90 | 35,65 | 30,20 | 34,90 | 35,60 | 32,63 | 40,60 | ||||||
1400 | 47,20 | 9,70 | 45,44 | 18,20 | 44,10 | 26,70 | 42,98 | 35,30 | 40,00 | 39,45 | 37,00 | 44,45 | ||||||
1600 | 54,53 | 11,00 | 52,77 | 20,80 | 51,43 | 30,60 | 50,30 | 40,30 | 48,65 | 44,20 | 43,55 | 50,20 |
modello |
Scarico diametro del porto Millimetro |
Velocità |
Pressione differente per flusso di ingresso dell'aria differente (m.3/min)&poteredell'asse(chilowatt) | |||||||||||||||
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||||||
RPM |
1000mmH20 | 2000mmH20 | 3000mmH20 | 4000mmH20 | 5000mmH20 | 6000mmH20 | 7000mmH20 | 8000mmH20 | ||||||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||||||
M.3 /min | Chilowatt | M.3 /min | chilowatt | M.3 /min | Chilowatt | M.3 /min | Chilowatt | M.3 /min | Chilowatt | M.3 /min | Chilowatt | M.3 /min | Chilowatt | M.3 /min | Chilowatt | |||
SL 8016 |
200 (8") |
700 | 20,38 | 7,05 | 18,18 | 10,56 | 16,54 | 14,36 | 15,11 | 17,37 | 13,90 | 21,58 | 12,80 | 25,78 | ||||
850 | 25,87 | 8,56 | 23,67 | 13,38 | 22,02 | 17,44 | 20,60 | 21,10 | 19,39 | 26,20 | 18,29 | 31,30 | ||||||
1000 | 31,35 | 10,08 | 29,16 | 15,09 | 27,51 | 20,52 | 26,09 | 24,82 | 24,88 | 30,82 | 23,78 | 36,82 | 22,72 | 42,83 | 21,80 | 48,83 | ||
1150 | 36,84 | 11,59 | 34,65 | 17,35 | 33,00 | 23,59 | 31,57 | 28,54 | 30,37 | 35,45 | 29,27 | 42,35 | 28,21 | 49,25 | 27,29 | 56,15 | ||
1250 | 40,50 | 12,60 | 38,30 | 18,86 | 36,66 | 25,65 | 35,23 | 31,02 | 34,02 | 38,53 | 32,93 | 46,03 | 31,87 | 53,53 | 30,95 | 61,04 | ||
1400 | 45,99 | 14,11 | 43,79 | 21,12 | 42,15 | 28,72 | 40,72 | 34,75 | 39,51 | 43,15 | 38,41 | 51,55 | 37,35 | 59,96 | 36,44 | 68,36 | ||
1500 | 49,65 | 15,11 | 47,45 | 22,63 | 45,80 | 30,78 | 44,38 | 37,23 | 43,17 | 46,23 | 42,07 | 55,24 | 41,01 | 64,24 | 40,10 | 73,24 | ||
SL 8024 |
250 (10") |
700 | 30,85 | 9,34 | 27,73 | 14,94 | 25,32 | 20,92 | 23,29 | 25,74 | 21,54 | 32,04 | 19,95 | 38,33 | ||||
850 | 39,07 | 11,34 | 35,95 | 18,14 | 33,54 | 25,41 | 31,51 | 31,26 | 29,76 | 38,90 | 28,17 | 46,54 | ||||||
1000 | 47,29 | 13,34 | 44,17 | 21,34 | 41,76 | 29,89 | 39,73 | 36,77 | 37,98 | 45,77 | 36,39 | 54,76 | ||||||
1150 | 55,51 | 15,34 | 52,39 | 24,54 | 49,98 | 34,37 | 47,95 | 42,29 | 46,20 | 52,63 | 44,61 | 62,97 | ||||||
1250 | 60,99 | 16,67 | 57,87 | 26,67 | 55,46 | 37,36 | 53,43 | 45,97 | 51,68 | 57,21 | 50,09 | 68,45 | ||||||
1400 | 69,21 | 18,67 | 66,09 | 29,87 | 63,68 | 41,85 | 61,65 | 51,48 | 59,90 | 64,27 | 58,31 | 76,66 | ||||||
1500 | 74,69 | 20,01 | 71,57 | 32,00 | 69,16 | 44,84 | 67,13 | 55,16 | 65,38 | 68,65 | 63,79 | 82,14 |
modello |
Porto di scarico Diametro (Millimetro) |
Velocità |
Pressione differente per flusso di ingresso dell'aria differente (m.3/min)&poteredell'asse(chilowatt) | |||||||||||||||
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||||||
RPM |
1000mmH20 | 2000mmH20 | 3000mmH20 | 4000mmH20 | 5000mmH20 | 6000mmH20 | 7000mmH20 | 8000mmH20 | ||||||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||||||
M.3 /min | Chilowatt | M.3 /min | chilowatt | M.3 /min | Chilowatt | M.3 /min | Chilowatt | M.3 /min | Chilowatt | M.3 /min | Chilowatt | M.3 /min | Chilowatt | M.3 /min | Chilowatt | |||
SL 9020 |
250 (10") |
700 | 34,83 | 10,06 | 31,68 | 16,32 | 29,26 | 23,00 | 27,20 | 28,40 | 25,44 | 35,35 | 23,81 | 42,31 | ||||
850 | 43,92 | 12,22 | 40,77 | 19,82 | 38,35 | 27,93 | 36,29 | 34,48 | 34,53 | 42,93 | 32,89 | 51,38 | ||||||
1000 | 53,01 | 14,37 | 49,86 | 23,32 | 47,43 | 32,86 | 45,37 | 40,57 | 43,62 | 50,50 | 41,98 | 60,44 | 40,47 | 70,38 | 39,13 | 80,32 | ||
1150 | 62,09 | 16,53 | 58,94 | 26,82 | 56,52 | 37,79 | 54,46 | 46,65 | 52,70 | 58,08 | 51,07 | 69,51 | 49,55 | 80,94 | 48,22 | 92,37 | ||
1250 | 68,15 | 17,96 | 65,00 | 29,15 | 62,58 | 41,08 | 60,52 | 50,71 | 58,76 | 63,13 | 57,13 | 75,55 | 55,61 | 87,98 | 54,28 | 100,40 | ||
1400 | 77,24 | 20,12 | 74,09 | 32,64 | 71,66 | 46,01 | 69,60 | 56,79 | 67,85 | 70,71 | 66,21 | 84,62 | 64,70 | 98,54 | 63,36 | 112,45 | ||
1500 | 83,30 | 21,56 | 80,15 | 34,98 | 77,72 | 49,30 | 75,66 | 60,85 | 73,91 | 75,76 | 72,27 | 90,67 | 70,76 | 105,57 | 69,42 | 120,48 | ||
SL 9030 |
300 (12") |
700 | 52,65 | 13,82 | 48,12 | 23,54 | 44,68 | 33,83 | 41,78 | 42,20 | 39,24 | 52,61 | 36,97 | 63,01 | ||||
850 | 66,25 | 16,79 | 61,71 | 28,58 | 58,27 | 41,08 | 55,37 | 51,24 | 52,83 | 63,88 | 50,57 | 76,52 | ||||||
1000 | 79,84 | 19,75 | 75,31 | 33,62 | 71,86 | 48,32 | 68,96 | 60,28 | 66,43 | 75,15 | 64,16 | 90,02 | ||||||
1150 | 93,43 | 22,71 | 88,90 | 38,67 | 85,46 | 55,57 | 82,56 | 69,33 | 80,02 | 86,43 | 77,75 | 103,52 | ||||||
1250 | 102,49 | 25,67 | 97,96 | 43,71 | 94,52 | 62,82 | 91,62 | 78,37 | 89,08 | 97,70 | 86,82 | 117,03 | ||||||
1400 | 116,09 | 27,65 | 111,56 | 47,07 | 108,11 | 67,65 | 105,21 | 84,40 | 102,68 | 105,21 | 100,41 | 126,03 | ||||||
1500 | 125,15 | 29,62 | 120,62 | 50,44 | 117,18 | 72,49 | 114,28 | 90,43 | 111,74 | 112,73 | 109,47 | 135,03 | ||||||
Modello |
Esaurisca il diametro del porto (Millimetro) |
Velocità |
Pressione differente per flusso di ingresso dell'aria differente (m.3/min)&poteredell'asse(chilowatt) | |||||||||||||||
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||||||
RPM |
1000mmH20 | 2000mmH20 | 3000mmH20 | 4000mmH20 | 5000mmH20 | 6000mmH20 | 7000mmH20 | 8000mmH20 | ||||||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||||||
M.3 /min | Chilowatt | M.3 /min | chilowatt | M.3 /min | Chilowatt | M.3 /min | Chilowatt | M.3 /min | Chilowatt | M.3 /min | Chilowatt | M.3 /min | Chilowatt | M.3 /min | Chilowatt | |||
SL 10027 |
300 (12") |
800 | 74,04 | 17,21 | 69,22 | 29,60 | 65,60 | 42,71 | 62,59 | 53,39 | 59,88 | 66,58 | 57,57 | 79,77 | ||||
900 | 79,06 | 19,36 | 74,24 | 33,30 | 70,63 | 48,05 | 67,61 | 60,07 | 64,90 | 74,90 | 62,59 | 89,74 | ||||||
1000 | 89,11 | 21,51 | 84,29 | 37,00 | 80,67 | 53,39 | 77,66 | 66,74 | 74,95 | 83,23 | 72,64 | 99,71 | 70,32 | 116,19 | 68,32 | 132,68 | ||
1100 | 99,16 | 23,66 | 94,34 | 40,70 | 90,72 | 58,73 | 87,70 | 73,42 | 84,99 | 91,55 | 82,68 | 109,68 | 80,37 | 127,81 | 78,36 | 145,94 | ||
1250 | 114,23 | 26,89 | 109,41 | 46,25 | 105,79 | 66,74 | 102,77 | 83,43 | 100,06 | 104,03 | 97,75 | 124,64 | 95,44 | 145,24 | 93,43 | 165,85 | ||
1400 | 129,30 | 30,11 | 124,47 | 51,80 | 120,86 | 74,74 | 117,84 | 93,44 | 115,13 | 116,52 | 112,82 | 139,59 | 110,51 | 162,67 | 108,50 | 185,75 | ||
SL 10034 |
350 (14") |
800 | 94,08 | 20,95 | 88,39 | 36,78 | 84,08 | 53,48 | 80,41 | 67,13 | 77,24 | 83,75 | 74,33 | 100,37 | ||||
900 | 100,42 | 23,57 | 94,72 | 41,38 | 90,41 | 60,17 | 86,74 | 75,52 | 83,57 | 94,22 | 80,66 | 112,92 | ||||||
1000 | 113,08 | 26,19 | 107,38 | 45,98 | 103,07 | 66,85 | 99,40 | 83,91 | 96,24 | 104,69 | 93,32 | 125,47 | ||||||
1100 | 125,74 | 30,12 | 120,04 | 52,87 | 115,74 | 76,88 | 112,06 | 96,50 | 108,90 | 120,39 | 105,99 | 144,28 | ||||||
1250 | 144,73 | 34,05 | 139,04 | 59,77 | 134,73 | 86,91 | 131,06 | 109,09 | 127,89 | 136,10 | 124,98 | 163,10 | ||||||
1400 | 163,73 | 36,67 | 158,03 | 64,37 | 153,72 | 93,59 | 150,05 | 117,48 | 146,89 | 146,56 | 143,97 | 175,65 |
Persona di contatto: Amelia
Telefono: 86-18051930311
Fax: 86-510-82752846
