Impianto di perforazione per pozzi d'acqua montato su rimorchio leggero e multifunzionale dell'impianto di perforazione del pozzo d'acqua da 200 m 90 -220 mm

L'impianto di perforazione per pozzi d'acqua RC2 è un impianto di perforazione leggero, altamente efficiente e multifunzionale, che può utilizzare aria, schiuma o fango rotante per la perforazione in base a diverse strutture. Si tratta di progetti di conservazione dell'acqua ampiamente industriali e agricoli, come la perforazione di pozzi, pozzi di prova o altri fori di esplorazione, in particolare nella perforazione di fori di riscaldamento geotermico, può anche soddisfare le basi ingegneristiche per il rinforzo, la formazione di rocce di perforazione di ghiaia sciolta collegata a una varietà di requisiti ingegneristici.

Caratteristiche principali:

1. Design leggero e compatto, comodo da trasportare e conservare.

2. Prodotto brevettato, design unico e struttura di perforazione semplice;

3. Facile da trasportare e può imparare a maneggiare la macchina in breve tempo;

4. Può perforare strati duri, a meno che non siano spessi strati rocciosi;

5. Operazione effettuata da una sola persona, riduce l'intensità del lavoro;

6. Alta efficienza e lavoro veloce.

7. Garantire un funzionamento semplice e una lunga durata, manutenzione gratuita

Parametri tecnici

Diametro del foro (mm)	90---200
Profondità del foro (m)	200
Velocità di camminata (km/h)	＜20
Per roccia(F)	6-20
Pressione atmosferica (Mpa)	1.05-2.46
Consumo d'aria (m³/min)	10-20
Una volta promozione (mm)	2000
Altezza massima da terra(mm)	320
Velocità di rotazione (giri/min)	0-70
Coppia di rotazione (NM)	2200
Dimensione(LLA)(mm)	550021002400
Potere ospite (chilowatt)	45
peso(Kg)	3450

Descrizione	RC2
Geologia forata	Tutti i tipi
Profondità di foratura	0-200 mt
Diametro di foratura	90-220 mm
Sistema di perforazione e funzionamento	Idraulico
Assemblaggio dell'impianto di perforazione	1 unità completa, azionata dal motore principale
Mobilità	Rimorchio stradale tandem a 4 ruote
Trasporti	Trainato da pick-up o camion leggero
Tubo di perforazione (diametro x lunghezza)	60/76 mm x 2 mt
Pompa per fango	200 l/min
Peso	2400 kg
SISTEMA DI TESTA ROTANTE E AVANZAMENTO
Azionamento della testata superiore tramite cilindro idraulico tramite catena resistente.
Coppia di rotazione	2232 Nm
Velocità	0 - 34 giri/min.
Viaggio di testa	2,25 metri
Capacità di pull-up	3813,09 chilogrammi.
Velocità di pull-up-avanzamento lento	1,22 metri/min
Avanzamento rapido della velocità di pull-up	12,26 metri/min
Avanzamento lento con velocità di abbassamento	0-1,88 metri/min
Avanzamento rapido con velocità di abbassamento	0-16,90 metri/min
TUBO DI PERFORAZIONE
Lunghezza del tubo di perforazione	2,00 metri
Diametro del tubo di perforazione	76 mm
Filo	2 3/8 REGAPIMod
Velocità della centralina	3000 giri al minuto.
Caricare l'alimentatore	massimo 47 CV.
SISTEMA IDRAULICO
Capacità del serbatoio idraulico	140 litri
JACK STABILIZZANTE
2 jack anteriori e 2 jack posteriori.
Foro	80 mm.
Colpo	480 mm
SISTEMA ARIA
Lubrificatore di tipo Venturi per perforatori fondo foro.
Massimo. pressione	40 bar
Capacità del serbatoio dell'olio	8 litri
DIMENSIONI
Lunghezza totale	4540 mm
Larghezza complessiva	1750 mm
Altezza totale	1900 mm
motore diesel	YUCHAI
Energia	45 kW

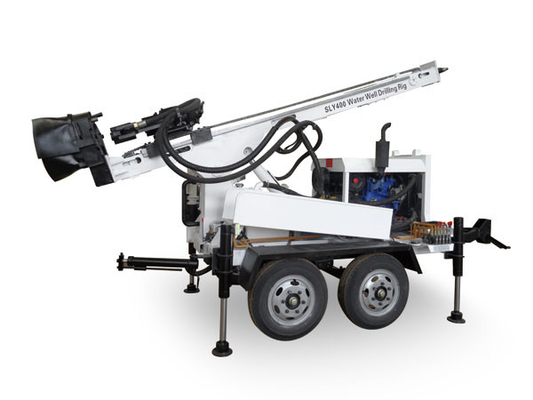

Impianto di perforazione della trivellazione dell'acqua montato rimorchio leggero di 200m 220mm 0

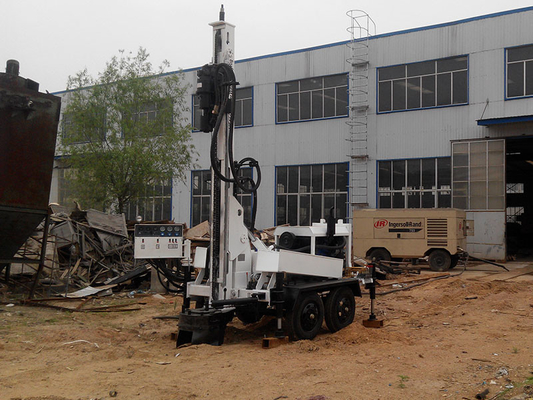

Impianto di perforazione della trivellazione dell'acqua montato rimorchio leggero di 200m 220mm 1

Impianto di perforazione della trivellazione dell'acqua montato rimorchio leggero di 200m 220mm 2
