Dettagli:
|
Esposizione: | LED ed opzioni LCD dell'esposizione | Funzioni di protezione: | Sovraccaricando, sopra il carico |
---|---|---|---|
Modalità di carica: | PWM, MPPT | Tipo della batteria: | GEL, SLD, FLD, Usr |
Uscita di USB: | 5V/1A | ||
Evidenziare: | Regolatore solare dell'esposizione LCD MPPT,Regolatore solare dell'esposizione LCD PWM,Sovraccarico del regolatore solare |
Regolatore solare LED del regolatore MPPT del regolatore PWM della tassa ed opzioni LCD dell'esposizione

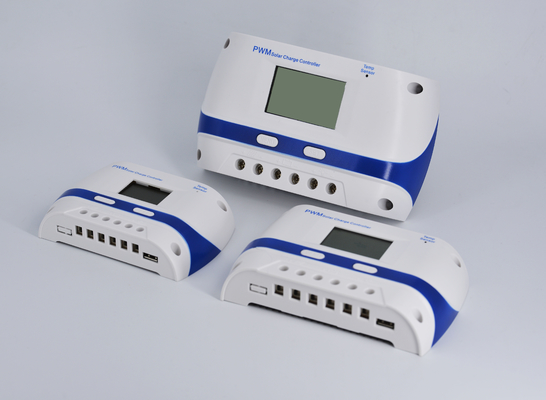

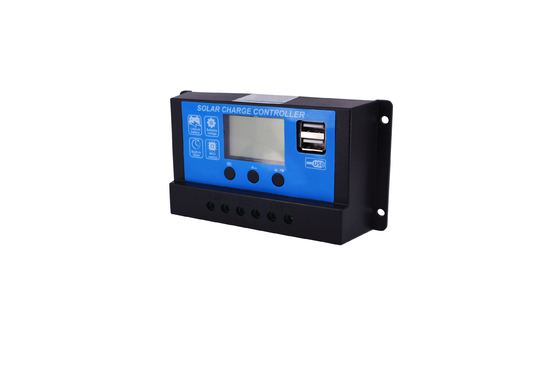

Regolatore solare della tassa di PWM
Descrizione
Il regolatore solare della tassa funziona come il cervello del sistema di PV per coordinare il lavoro del pannello solare, della batteria e del carico. Potrebbe migliorare l'utilizzazione del pannello solare e proteggere la batteria.
Caratteristiche fondamentali
LED ed opzioni LCD dell'esposizione
Funzioni di protezione come sovraccarico, sopra il carico, del collegamento inverso
Aumenti l'efficienza di carico di 3% - 6%, rispetto al carico non-PWM
Modello | SLC-GP2410F | SLC-GP2420F | SLC-GP2430F | SLC-GP2440F | SLC-GP2450F | SLC-GP2460F |
Tensione di PV | ≤50V | ≤50V | ≤50V | ≤50V | ≤50V | ≤50V |
Corrente di carica stimata | 10A | 20A | 30A | 40A | 50A | 60A |
Tensione di sistema stimata | Auto 12V/24V | Auto 12V/24V | Auto 12V/24V | Auto 12V/24V | Auto 12V/24V | Auto 12V/24V |
Corrente di dispersione stimata | 10A | 20A | 30A | 40A | 50A | 60A |
Modo della tassa | PWM | PWM | PWM | PWM | PWM | PWM |
Carica di tensione del galleggiante | 13.8V (13V-15V) ×1/×2 | |||||
Tensione di Avsorption | 14.4V (13V-15V) ×1/×2 | |||||
Tensione di LVD | 10.7V (10V-14V) ×1/×2 | |||||
Tensione di LVR | 12.6V (10V-14V) ×1/×2 | |||||
Tensione di HVD | 16.0V×1/×2 | |||||
Tensione di HVR | 15.5V×1/×2 | |||||
Modo di lavoro per il carico | Controllo leggero, controllo del time&light, modo normale | |||||
Tensione di controllo leggero | 5V (1V-10V) ×1/×2 | – | ||||
Caduta di tensione del circuito della tassa | <0.3V | <0.22V | ||||
Scarichi la caduta di tensione del circuito | <0.18V | <0.12V | ||||
Nessuna perdita di carico | ≤12mA (12V), ≤14mA (24V) | |||||
Uscita di USB | 5V/1A | N/A | ||||
Tipo della batteria | GEL, SLD, FLD, Usr | |||||
Installazione della dimensione del cavo | ² di ≤6mm | ² di ≤10mm | ² di ≤16mm | ² di ≤16mm | ² di ≤25mm | ² di ≤25mm |
Temperatura di lavoro | ﹣ 10℃ a 50℃ | ﹣ 20℃ a 50℃ | ||||
Dimensione (millimetri) | 130*75*38 | 140*85*42.5 | 160*95*45 | 196*111*54 | 188*125*48.5 | 188*125*56 |
Peso | 175g | 230g | 327g | 395g | 565g | 715g |

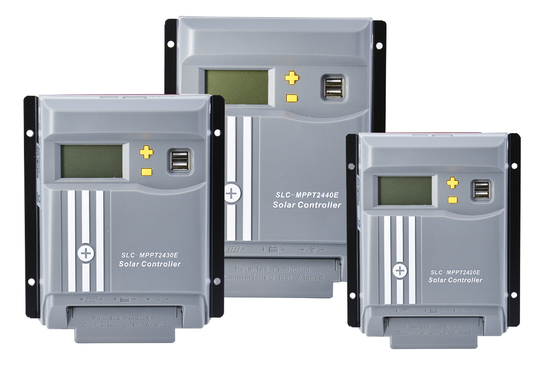

Serie solare del regolatore MPPT della tassa
Descrizione
Il regolatore solare della tassa funziona come il cervello del sistema di PV per coordinare il lavoro del pannello solare, della batteria e del carico. Potrebbe migliorare l'utilizzazione del pannello solare e proteggere la batteria.
Caratteristiche fondamentali
Seguendo efficienza non di meno di 99,5%
L'efficienza di punta di scambio raggiunge 97%
12Voltage e 24Voltage auto-è identificato
Compatibile con differenti generi di batterie: come la guarnizione, il GEL, sommerso, LiFePO4 e la batteria al litio ecc
Il modo di comunicazione è fornito: come Bluetooth, il wifi, RS485 il porto è tutto disponibile
Vari modi di controllo del carico: modo generale, modo di controllo leggero, modo doppio di tempo, modo puro della tassa
Modello | SLC-MPPT2410E | SLC-MPPT2420E | SLC-MPPT2430E | SLC-MPPT2440E | |||
Tensione di sistema | AUTO 12V/24V | ||||||
Gamma di tensione della batteria | 9~23V | ||||||
Max Charging Current | 10A | 20A | 30A | 40A | |||
Tensione massima di PV | 100V | ||||||
Tipo della batteria | UTENTE, FLOOED, AGM, GEL, LIFEPO4, LITIO | ||||||
Uguagli la tassa | SLD: 14.6V, GEL: posizione di segnale minimo, FLD: 14.8V | ||||||
Tassa di assorbimento | SLD: 14.4V, GEL: 14.2V, FLD: 14.6V | ||||||
Tassa del galleggiante | GEL, SLD, FLD: 13.8V | ||||||
Sconnessione di bassa tensione | GEL, SLD, FLD: 10.8V | ||||||
Riconnessione di bassa tensione | GEL, SLD, FLD: 12.6V | ||||||
Nessun consumo del carico | ≤40mA | ||||||
Sconnessione ad alta tensione | 16V | ||||||
Uguagli il tempo della tassa | 2hours | ||||||
Tempo della tassa di assorbimento | 2hours | ||||||
Tensione di controllo leggero | 5V | ||||||
Compensazione di temperatura | -4mV/cell/˚C | ||||||
Goccia di tensione di circuito della tassa | ≤0.29V | ||||||
Goccia di tensione di circuito di scarico | ≤0.16V | ||||||
Gamma di temperature LCD dello schermo | -20oC~+70oC | ||||||
Tmperature di lavoro | -20oC~+55oC | ||||||
Temperatura di stoccaggio | -30oC~+80oC | ||||||
Umidità | 0-9%, Nocondensation | ||||||
Grouding | Messa a terra positiva | ||||||
Modo di comunicazione | RS485, POSTA RJ45 |
