Dettagli:
|
Nome del prodotto: | Impianti di perforazione orizzontali della perforazione direzionale | Tipo di potere: | Idraulico |
---|---|---|---|
Potere del motore: | 450KW | coppia di torsione del fuso: | 70000N·m. |
velocità di rotazione massima: | 160 giri/min. | Materiale: | acciaio alto-solido |
Evidenziare: | perforazione direzionale di orizzontale del hdd,Foratrice orizzontale e direzionale |

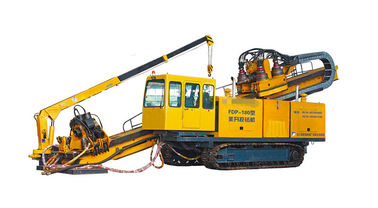

Impianto di perforazione del cingolo HDD del camion con capacità di tirata 1800KN per la stenditura di tubo sotterranea
L'impianto di perforazione orizzontale della perforazione direzionale FDP-180, integrato con i vantaggi e le caratteristiche di vari impianti di perforazione di HDD in Cina ed all'estero, è un impianto di perforazione di trapano alto-sufficiente manifatturiero da noi ha basato su più di 10 anni che progettiamo le esperienze.
Fornito di motore diesel al potere di 450KW, l'impianto di perforazione di trapano è abbastanza potente occuparsi di vari problemi. Tutto il nuovo FDP-180 fornisce 1800KN di forza e del massimo feeding&pulling 70000N·m. Coppia di torsione per guadagnare le riuscite prestazioni. Il sistema di trasmissione della cremagliera è progettato con tecnologia avanzata, che assicura il movimento molto più affidabile e più sicuro della testa del trapano. Il cingolo di alta qualità permette affinchè l'impianto di perforazione di trapano si muova rapidamente. La cabina dell'operatore è con ampio campo visivo e buon isolamento acustico. Tutte le specie di calibri del monitoraggio sono montati nella cabina, che lo rende semplice azionare l'impianto di perforazione. Una gru con la capacità di tre tonnellate è attaccata con la macchina principale per assicurare il lavoro conveniente per l'operatore.
Gli elementi idraulici principali sono tutti marca famosa da europeo ed i fornitori, il caso di trasferimento ed il riduttore americani sono adottati dai factorys europei ben noti, così l'operazione affidabile dell'impianto di perforazione è garantita.
L'impianto di perforazione di FDP-180 HDD pricipalmente è usato per la costruzione civica particolarmente per la stenditura di tubo sotterranea e con la capacità di tirata 1800KN.
Impianto di perforazione di trapano principale |
|
Tirata dell'alimentazione di Max. Feed Thrust/ |
1800KN (404640 lbf) |
Sistema di tirata dell'alimentazione di spinta dell'alimentazione |
spostamento: 9,5 m/min (31,2 piedi/min) |
spostamento: 21 m/min (68,9 piedi/min) |
|
sposti 32 m/min (105 piedi/min) |
|
Azionamento di rotazione |
Trasmissione dell'ingranaggio, regolamento stepless di velocità |
Motore |
|
Fabbricazione |
Potere di Weichai |
Valore nominale |
470KW (640HP) |
Stato operativo |
Funzionamento doppio della centrale elettrica |
Carrozza degli operatori |
Fornito di condizionatore d'aria |
Dimensione e peso lordo |
|
Dimensione (L×W×H) |
14.5×3.15×3m (piedi 47.6×10.3×9.8) |
Peso lordo |
42 T (92610 libbre) |
Angolo obliquo dell'entrata dell'albero |
8°16° |
Norma ambientale e servizio |
Emissioni del motore e norma europea di riunione di rumore |
Strumento di perforazione |
|
Asta di trivellazione è usato |
“5", 6 5/8 |
Scrematura dello Shell |
325; 530; 660; 760; 900; 1100mm (12,8; 20,9; 26,0; 29,9; 35,4; A 43.3 pollici) |
Dispositivi d'ancoraggio |
Supporto del morsetto che concentra da sè |
Tenaglie di Clamper /Break-out |
Distanzi regolabile con lo scoppio accurato, stabile ed affidabile |
Max. Make-up Torque |
70 KN·m. (51590 lbf·ft) |
Max. Break-out Torque |
140 KN·m. (103180 lbf·ft) |
Gru sull'impianto di perforazione |
Un Diritto-braccio Grane di 3 T (6615 libbre) |
Albero dell'impianto di perforazione |
Lunghezza dei metri dell'albero 14 (45,9 piedi) |
Pompa di fango idraulica |
Azionamento idraulico pieno, cambiamento continuo Stepless regolabile. |
Tasso di cambiamento continuo |
01500 l/min (0-396 galloni/min degli Stati Uniti) |
Pressione |
010 Mpa (0-1450 PSI) |
Telaio |
Tipo dell'Assemblea di pista |
Accessorio |
|
La pressione, il tasso di cambiamento continuo, la rivoluzione ed altre più di dieci date saranno indicati nella le figure. Ciò è facile per l'analisi ed il giudizio dei problemi e del termine nel processo della prestazione. |
