Dettagli:
|
| Tipo: | Impianto di perforazione di superficie idraulico pieno di carotaggio | Modello: | CR26 |
|---|---|---|---|
| Motore: | WEICHAI WP7.300 7,4 L | Capacità di perforazione: | HQ 1850M di NQ 2250M |
| Dimensioni di trasporto: | 6350×2240×2480mm | ||
| Evidenziare: | Impianto di perforazione di superficie idraulico pieno di carotaggio,Impianto di perforazione di carotiere di estrazione mineraria CR12,Impianto di perforazione di carotiere geologico di esplorazione |
||

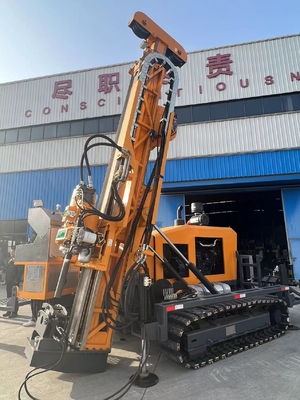

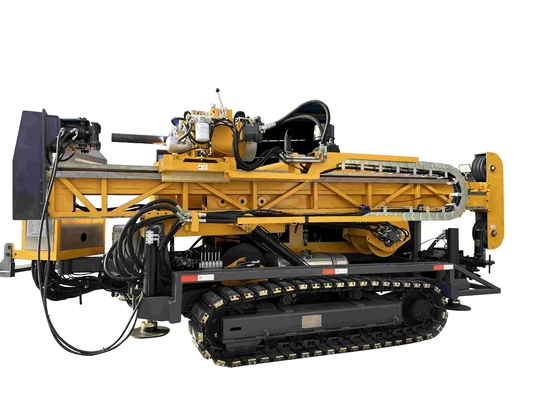

HQ 1850M Mining Core Drill Rig Exploration Geological Mine Diamond di CR26 NQ 2250M
L'impianto di perforazione idraulico di carotaggio CR22 è ragionevole nella progettazione, eccellente nella prestazione, facile per l'operazione e conveniente per manutenzione.
L'impianto di perforazione di carotiere di idraulico pieno e del rotatore ha adottato la tecnologia di detorsolamento del cavo è stato il tipo dominante impianto di perforazione per i giacimenti minerari solidi che indagano nelle contee sviluppate nel mondo. Potrebbe applicarsi all'esplorazione ed alla prospezione della geologia, della metallurgia, del carbone, del petrolio, del gas naturale, dell'acqua freatica e di altre industrie.
CR22 può applicarsi sia alla perforazione inclinata che verticale. Essendo un impianto di perforazione fornito del diamante e della perforazione pungente lega del carburo, può essere utilizzato nei campi della geologia, della metallurgia, dell'estrazione del carbone, dell'industria di arma nucleare e di misurazione dell'idrologia.
Parametri di prestazione principali di CR-26
| Motore diesel | Modello | WEICHAI WP7.300 |
| Spostamento | 7,4 L | |
| Potere | 220 chilowatt (300 HP) | |
| RPM stimato | 2100rpm | |
| Capacità di perforazione | Bq | 2850 m. |
| NQ | 2250 m. | |
| HQ | 1850 m. | |
| PQ | 1350 m. | |
| Testa del trapano | Motore di rotazione |
Motore idraulico schema sequenza di funzionamento Rexroth della Germania |
| VELOCITÀ DI PERFORAZIONE RPM |
Tre spostamenti Cambiamento di Stepless: 0-1250 GIRI/MIN. |
|
| Rapporti |
primo 8.2:1 secondo 4.2:1 3nd 1:1 |
|
| Apri capo | Modo liding di Sidewises con azionamento idraulico | |
| Chuck idraulico (PQ) |
Aperta idraulicamente, primavera del disco che preme, la C ha chiuso normalmente il tipo Una capacità di tenuta assiale di 294000 N |
|
| Max. Torque | 6550 N·m. | |
| Diametro della tenuta | 121 millimetro | |
| Capacità di Max. Lifting del fuso | kN 270 | |
|
Max. Feeding Power
|
kN 10 | |
|
Pompa primaria
|
Pompa idraulica: Pompa Triplex per l'azionamento del rotatore, pompa di fango dell'argano & prese di spostamento variabile a pistone assiale di livellamento. Con il carico che percepisce sistema. |
Produttore: Danfoss della Danimarca prima pompa: 280LPM al MPa 35 seconda pompa: 260LPM a 31.5MPa terza pompa: 130 LPM a 31.5MPa |
| Serbatoio idraulico | Capacità | 300 L |
| Capacità della gru principale | Velocita di sollevamento (singolo cavo) | 0-80 m/min (tamburo nudo) |
| Sollevando forza (singolo cavo) | kN 130 | |
| Diametro del filo di acciaio | 22-24 millimetri | |
| Lunghezza del filo di acciaio | 55 m. | |
| Capacità della gru del cavo | Sollevando forza (singolo cavo) | 15 kN (3372 lbf) (tamburo nudo) |
| Diametro del filo di acciaio | (a 0,24 pollici) 6 millimetri | |
| Lunghezza del filo di acciaio | 2500 m. | |
| Albero | Altezza dell'albero | 9,5 m. |
| Albero che regola angolo | 0°-90° | |
| Angolo di perforazione |
45º fuori dall'orizzontale a 90ºvertical giù
|
|
| Colpo d'alimentazione | 3700 millimetri | |
| Colpo di slittamento | 1000 millimetri | |
| Tirata dell'alimentazione | 27 tonnellate | |
| Spinta dell'alimentazione | 10 tonnellate | |
| TIRATA DELLA BARRETTA | 3m o 6m (9.84feet o 19.68feet) | |
| Pompa di fango | Tipo | Tuffatore Triplex della pompa ricambiante |
| Modello | BW320 | |
| Volume dell'uscita | 320 l/min | |
| Pressione di scarico | 8,0 Mpa | |
| Morsetto del piede | Pressione della portata |
55.5-118 millimetri attraverso il foro Ф165mm |
| Altri | Peso | 12,50 tonnellate |
| Dimensioni di trasporto | 6350×2240×2480mm | |
| Modo di trasporto | Cingolo d'acciaio |
Garanzia e servizi di assistenza al cliente:
1. Tutte le nostre piattaforme di produzione sono fornite periodo di garanzia e servizi di assistenza al cliente, pls contattarci per i dettagli.
2. Offriamo il supporto tecnico tutta la vita alle nostre attrezzature di perforazione, prego ci contattiamo liberamente se avete qualunque domanda al nostro materiale di trivellazione che avete ricevuto, noi vi diremo come risolvere il problema dal email o dal telefono.
