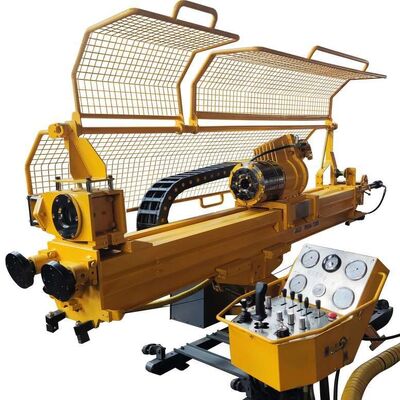

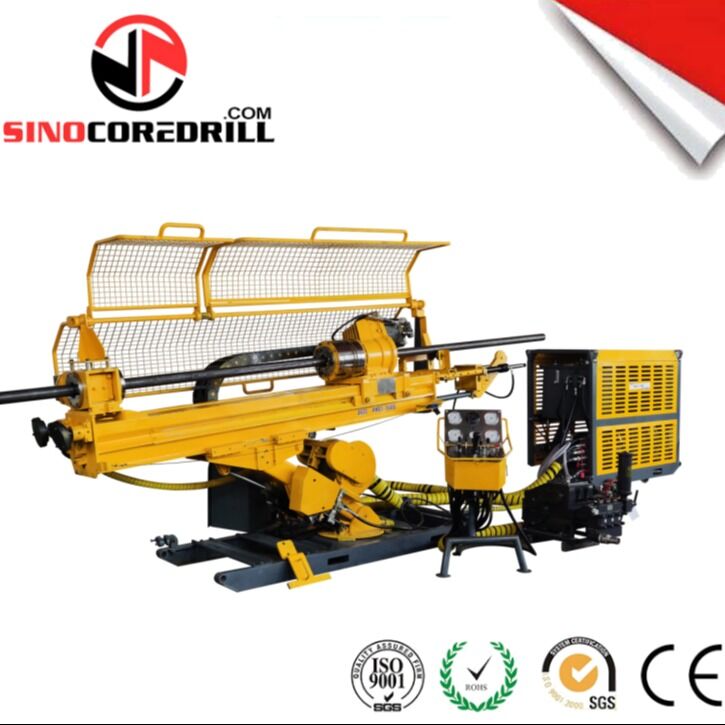

NQ 1000M UN1000 Underground Core Drilling Rig With Max Torque 1650Nm
Il tunnel core rig UN1000 di SINOCOREDRILL è un sistema di perforazione idraulica avanzato e altamente affidabile progettato come alternativa superiore alle attrezzature di perforazione di gallerie importate.Progettato sia per i tunnel sotterranei che per l'esplorazione superficiale, l'UN1000 è in grado di gestire un'ampia gamma di applicazioni di perforazione, tra cui esplorazione del nucleo, perforazione per ventilazione, disidratazione dei pozzi, operazioni di imballaggio,e indagini geologiche multiangolari.
Con la tecnologia di controllo idraulico all'avanguardia e un design facile da usare, l'UN1000 migliora significativamente l'efficienza della perforazione, riduce i rischi operativi e aumenta la durata dell'apparecchiatura.È la scelta ideale per gli appaltatori che cercano potenti, attrezzature per la costruzione di gallerie durevoli ed economiche.
Sistema di controllo e sicurezza eccezionale
L'UN1000 integra una testa di potenza sincronizzata con un supporto per la canna, garantendo un funzionamento completamente coordinato ed eliminando gli incidenti di caduta del tubo di trivellazione causati da errore umano.
Una singola maniglia di comando consente all'operatore di completare facilmente:
-
Fabbricazione di fili
-
Rottura del filo
-
Nutrimento rapido
-
Ritiro rapido
Il sistema è dotato di un meccanismo galleggiante automatico per proteggere i fili delle barre durante il trucco e la rottura, riducendo significativamente i costi di consumo delle barre.
Tre modi intelligenti di trivellazione
Per soddisfare le diverse esigenze di perforazione sotterranea, l'UN1000 dispone di tre modalità di funzionamento coordinate:
-
Modalità di perforazione
-
Modalità di alimentazione della canna
-
Modalità di recupero della canna
Tutte e tre le modalità consentono la cooperazione automatica tra il manicomio e il supporto della canna, raddoppiando efficacemente l'efficienza di lavoro e migliorando la sicurezza in ambienti di tunnel ristretti.
Sistema di alimentazione a pressione bidirezionale
Il cilindro idraulico principale UN1000 ′ applica pressione sia nella direzione di spinta che di trazione, rendendolo adatto a:
-
Terreno fortemente fratturato
-
Strati di roccia di spremitura
-
Perforazione ad angolo verso l'alto e verso il basso
-
Stabilità del pozzo lungo
A differenza delle tradizionali apparecchiature di perforazione che si basano su una regolazione di pressione unidirezionale, l'UN1000 elimina procedure di ponderazione complesse,ridurre il carico di lavoro degli operatori e migliorare l'efficienza delle costruzioni.
Caratteristiche principali del SINOCOREDRILL UN1000
Compatto, flessibile e ottimizzato per il tunnel
Il suo piccolo impatto e la struttura a basso profilo consentono alla piattaforma di operare in modo sicuro in tunnel stretti mantenendo al contempo un'elevata coppia di perforazione e stabilità.
Sistema collegato Chuck & Holder
Previene gli incidenti dei tubi di trivellazione e migliora la sicurezza operativa.
Progettazione di controllo a una maniglia
Riduce notevolmente i requisiti di formazione degli operatori e garantisce prestazioni costanti.
Mastro resistente con spinta e trazione uguali
Un cilindro idraulico a doppia canna fornisce:
-
Forza di trazione/spinta uguale
-
Vibrazioni ridotte
-
Durata di vita più lunga del palo
-
Meno costi di manutenzione
Tenitore di bastoncini a azoto
Il supporto per molle di azoto ha una durata di servizio fino a 1,000L'efficienza del sistema di controllo dei rischi è in grado di essere ridotta in base alle esigenze dell'azienda.
Testa di potenza per lavori pesanti
-
Progettazione del cuscinetto ingrandito
-
Casella di cambio completamente chiusa
-
Manicotti per la perforazione multiangolare
-
Accetta barre di trivellazione delle serie B, N e H con scivolo a cambio rapido
Sistema di protezione della sicurezza
Equipaggiato con reti di sicurezza meccaniche, protezioni elettroniche multiple e una disposizione di controllo ergonomica, garantendo la sicurezza dell'operatore durante la costruzione sotterranea.
Parametri delle specifiche:
| B Capacità di perforazione |
1300 m verso il basso / 1300 m orizzontale / 800 m verso l'alto |
| N Capacità di perforazione |
1000 m verso il basso / 1000 m orizzontale / 500 m verso l'alto |
| H Capacità di perforazione |
500 m verso il basso / 500 m orizzontale / 300 m verso l'alto |
| Angolo di perforazione |
0-180° in tutte le direzioni nello spazio |
| Potenza del motore elettrico/RPM |
75 kW (1450 r/min) |
| Flusso massimo della pompa principale |
145L/min |
| Pressione massima della pompa principale |
30 MPa |
| Flusso massimo della pompa di servizio |
65L/min |
| Pressione massima della pompa di servizio |
24MPa |
| Lunghezza di alimentazione |
10,8 m |
| Velocità di alimentazione |
00,8 m/s |
| Forza di alimentazione |
108kN |
| Forza di trazione |
108kN |
| Modalità di guida |
Motore elettrico |
| Diametro del buco dello spinello |
93 mm |
| Velocità dello spinello |
0-1400r/min |
| Torsione massima |
1650Nm |
| Forza di sollevamento del verricello |
12kN (senza carico) / 4kN (a pieno carico) |
| Capacità della corda |
1300 metri |
| Velocità della corda |
250 m/min (a pieno carico) / 90 m/min (senza carico) |
| Diametro della corda |
5 mm |
| Differenza di pressione di lavoro del verricello |
20 MPa |
| Tipo di supporto per bastone |
Bollitore di azoto |
| Diametro massimo del foro |
170 (senza massimale) |
| Forza di trattenimento assiale |
118 kN |
| Pressione massima della pompa del fango |
10 MPa |
| Flusso massimo della pompa di fango |
160L/min |
| Dimensione della trivella (L×W×H) |
3800 × 980 × 1890 mm |
| Dimensione dell'unità di potenza (L × W × H) |
2080 × 1100 × 1660 mm |
| Dimensione dell'unità di controllo (L×W×H) |
420 × 700 × 1100 mm |
| Peso del corpo principale della trivella |
1900 kg |
| Peso dell'unità di potenza |
1100 kg |
| Peso dell'unità di controllo |
80 kg |
Perché scegliere il SINOCOREDRILL UN1000?
-
Sostituzione di perforazioni per gallerie di prestazioni uguali o superiori
-
Alta affidabilità e bassi costi di manutenzione
-
Progettato specificamente per tunnel stretti e condizioni geologiche difficili
-
Miglioramento della sicurezza mediante sistemi di protezione meccanica e idraulica
-
Supporto post-vendita completo, ricambi originali e servizio globale
