Il montante è la spina dorsale dell'impianto di perforazione. Il cilindro dell'olio a doppia asta è collegato direttamente al montante, il che può ridurre i costi di manutenzione e fornire una forza di trazione e spinta uguale. L'impianto di perforazione UN1000 ha la capacità di perforare verso l'alto senza alcuna modifica al montante. I due lati del montante sono dotati di strisce resistenti all'usura, garantendo una lunga durata e bassi costi di manutenzione.

Supporto molla a gas

Il supporto molla a gas è aperto e bloccato idraulicamente dal gas. La durata del cilindro dell'olio a gas può raggiungere fino a 1 milione di cicli, riducendo notevolmente i costi di manutenzione dell'attrezzatura. Il collegamento tra il mandrino e il supporto può evitare il rischio di caduta del tubo di perforazione causato da errore umano.

Componenti della testa di potenza meccanica

La testa di potenza è il cuore dell'impianto di perforazione. L'impianto di perforazione PHD adotta un design con cuscinetti extra-large per migliorare la durata. Il cambio è completamente chiuso, il che può gestire facilmente le operazioni di perforazione a vari angoli. Le ganasce possono essere sostituite rapidamente per soddisfare i requisiti di costruzione dei tubi di perforazione B, N e H. Il mandrino è bloccato da molle e rilasciato idraulicamente, senza la preoccupazione di facili perdite d'olio dei mandrini a capsula.

Specifiche

Diametro del foro di perforazione	Profondità di perforazione (verso il basso/orizzontale/verso l'alto)
B	1300m / 1300m / 800m
N	1000m / 1000m / 500m
H	500m / 500m / 300m
Angolo di perforazione	0-180° Omnidirezionale
Potenza motore / Velocità	75kW / (1450rpm)
Portata massima della pompa principale	145L/min
Pressione massima della pompa principale	30MPa
Portata massima della pompa ausiliaria	65L/min
Pressione massima della pompa ausiliaria	24MPa
Corsa di avanzamento	1.8m
Velocità di avanzamento	0.8m/s
Forza di avanzamento	108KN
Forza di sollevamento	108KN
Modalità di guida	Motore elettrico
Diametro interno del foro passante del mandrino	93mm
Velocità del mandrino	0-1400rpm
Coppia massima	1650Nm
Forza di sollevamento del verricello	12KN (tamburo vuoto) 4KN (tamburo pieno)
Capacità fune	1300m
Velocità fune	250m/min (tamburo pieno) 90m/min (tamburo vuoto)
Diametro fune di acciaio	5mm
Differenziale di pressione di lavoro del verricello	20MPa
Tipo di supporto	Cilindro olio a gas
Diametro massimo del foro passante del supporto	170 (coperchio rimosso)
Forza di bloccaggio assiale	118KN
Pressione massima della pompa fango	10MPa
Portata massima della pompa fango	160L/min
Dimensioni complessive impianto di perforazione (L×L×A)	3800×980×1890mm
Dimensioni centrale elettrica (L×L×A)	2080×1100×1660mm
Dimensioni piattaforma operativa (L×L×A)	420×700×1100mm
Peso letto	1900KG
Peso veicolo di alimentazione	1100KG
Peso piattaforma operativa	80KG

Le reti di protezione garantiscono la sicurezza dell'operatore.
Il cilindro dell'olio composito a doppia asta consente il corpo macchina più corto e la corsa massima, permettendo la costruzione con tubi di perforazione da 3m per migliorare l'efficienza del lavoro, con velocità costante e forza di spinta e trazione uguale.
Il sistema di controllo elettrico è dotato di protezioni multiple per garantire la sicurezza dell'attrezzatura e del personale.
Il mandrino meccanico a molla è affidabile e durevole, risolvendo efficacemente il problema delle facili perdite d'olio dei mandrini a capsula.
Il modulo di potenza è facile da adattare al sito.
Copia di U6 Atlas Copco Eprioc.

Applicazione

Gli impianti di perforazione per carotaggio sotterraneo di Sinocoredrill hanno un design avanzato, versatile e compatto che li rende ideali per l'ambiente sotterraneo e un'ampia gamma di applicazioni.

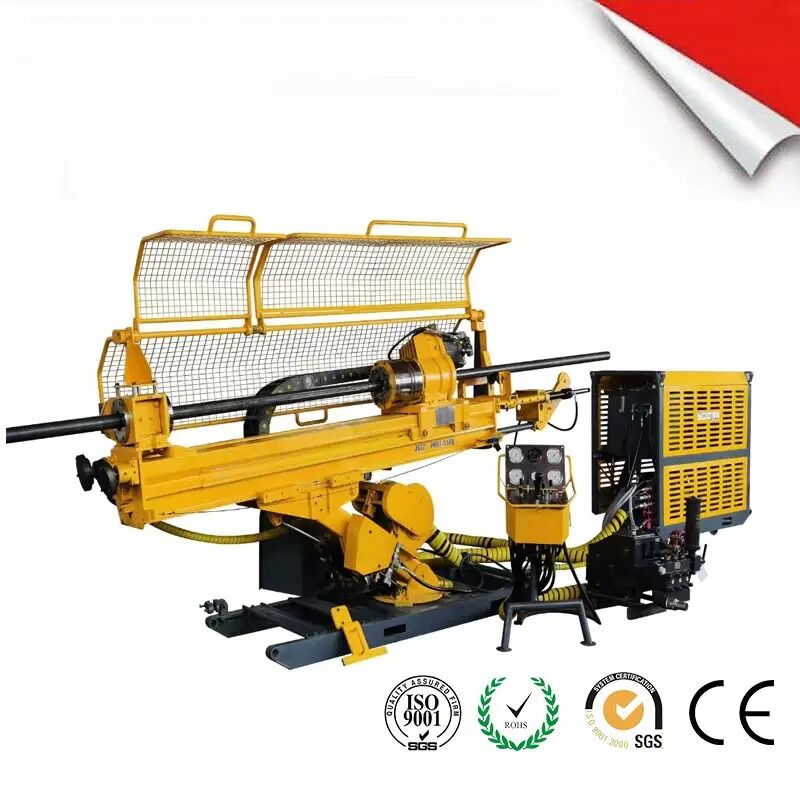

UN1000 Perforatrice per roccia sotterranea
