Il mastro funge da spina dorsale della trivella e il cilindro di olio a doppia barra è collegato direttamente al mastro, riducendo i costi di manutenzione fornendo allo stesso tempo la stessa forza di trazione e spinta.La trivella UN1000 può perforare verso l'alto senza alcuna modifica del palo. Su entrambi i lati dell'albero sono presenti strisce resistenti all'usura, che garantiscono una lunga durata di servizio e costi di manutenzione minimi.

Detentore di molla di azoto

Il supporto per molle di azoto funziona con apertura idraulica e fissaggio dell'azoto.riduzione significativa delle spese di manutenzione dell'attrezzaturaIl collegamento integrato tra il manico e il supporto elimina il rischio di caduta del tubo di trivellazione per errore umano.

Componenti per teste di potenza meccaniche

La testa di alimentazione rappresenta il nucleo della trivella.Il cambio completamente chiuso gestisce in modo efficiente le operazioni di perforazione da varie angolazioni. Gli scivoli possono essere sostituiti rapidamente per soddisfare i requisiti di costruzione per i tubi di trivellazione B, N e H.eliminare le preoccupazioni per le perdite di olio comuni con i capsule chuck.

Specificità

Diametro del foro di trivellazione	Profondezza di perforazione (verso il basso/orizzontale/ascendente)
B	1500 metri / 1500 metri / 1000 metri
N	1100m / 1100m / 600m
H	600m / 600m / 400m

Parametro	Specificità
Angolo di perforazione	0-180° Omnidirezionale
Potenza / velocità del motore	90 kW / (1450 giri/min)
Flusso massimo della pompa principale	188L/min
Pressione massima della pompa principale	30 MPa
Flusso massimo della pompa ausiliaria	65L/min
Pressione massima della pompa ausiliaria	24MPa
Infarto di alimentazione	10,8 m
Velocità di alimentazione	00,8 m/s
Forza di alimentazione	108KN
Forza di sollevamento	108KN
Modalità di guida	Motore elettrico
Diametro interno dello spinello attraverso il buco	93 mm
Velocità dello spinello	0-1400 giri/min
Torsione massima	1650Nm
Forza di sollevamento del verricello	12KN (tamburo vuoto) 4KN (tamburo pieno)
Capacità della corda	1300 metri
Velocità della corda	250 m/min (Tamburo pieno) 90 m/min (Tamburo vuoto)
Diametro della corda di filo d'acciaio	5 mm
Differenza di pressione di lavoro del verricello	20 MPa
Tipo di porta	Bollitore di olio di azoto
Diametro massimo attraverso il foro del supporto	170 mm (coperchio rimosso)
Forza di fissaggio assiale	118KN
Pressione massima della pompa del fango	10 MPa
Flusso massimo della pompa del fango	160L/min
Dimensione complessiva della trivella (L × W × H)	3800 × 980 × 1890 mm
Dimensione della centrale elettrica (L × W × H)	2080 × 1100 × 1660 mm
Dimensione della piattaforma di esercizio (L×W×H)	420 × 700 × 1100 mm
Peso del letto	1900 kg
Peso del veicolo a motore	1100 kg
Peso della piattaforma di esercizio	80 kg

Altre caratteristiche:

Le reti di protezione garantiscono la sicurezza degli operatori
Il cilindro d'olio composito a doppia canna consente il corpo della macchina più corto e la corsa massima, consentendo la costruzione con tubi di perforazione di 3 metri per migliorare l'efficienza del lavoro,con velocità costante e pari forza di spinta e di trazione
Il sistema di controllo elettrico è dotato di molteplici protezioni per garantire la sicurezza delle attrezzature e delle persone
Il ruota molla meccanica è affidabile e durevole, risolvendo efficacemente il problema di facile perdita di olio di ruota capsula
Il modulo di alimentazione è facile da adattare al sito
Copia di U6 Atlas Copco Eprioc

Applicazione

Le piattaforme nucleari sotterranee di Sinocoredrill presentano un design avanzato, versatile e compatto che le rende ideali per ambienti sotterranei e una vasta gamma di applicazioni.

Tag:

Nucleo Drill Rig

Pezzo di centro del diamante

Scrematura delle coperture

Wireline CAROTIERE

Rod Drill wireline

Impianti di perforazione orizzontali della perforazione direzionale

impianto di perforazione della trivellazione dell'acqua

Piattaforma di produzione di CBM

Strumenti di perforazione di HDD

inserti in carburo di tungsteno

pompe di fango di perforazione

Impianto offshore superiore dell'azionamento

Apparecchiatura della prova di penetrazione del cono

Impianto di perforazione di trapano sotterraneo

Macchina a saldare tubi in plastica

Prodotti fotovoltaici solari

Aeratori rotatori

Nucleo Drill Rig

Pezzo di centro del diamante

Scrematura delle coperture

Wireline CAROTIERE

Rod Drill wireline

Impianti di perforazione orizzontali della perforazione direzionale

impianto di perforazione della trivellazione dell'acqua

Piattaforma di produzione di CBM

Strumenti di perforazione di HDD

inserti in carburo di tungsteno

pompe di fango di perforazione

Impianto offshore superiore dell'azionamento

Apparecchiatura della prova di penetrazione del cono

Impianto di perforazione di trapano sotterraneo

Macchina a saldare tubi in plastica

Prodotti fotovoltaici solari

Aeratori rotatori

Dettagli dei prodotti

Nucleo Drill Rig

Pezzo di centro del diamante

Scrematura delle coperture

Wireline CAROTIERE

Rod Drill wireline

Impianti di perforazione orizzontali della perforazione direzionale

impianto di perforazione della trivellazione dell'acqua

Piattaforma di produzione di CBM

Strumenti di perforazione di HDD

inserti in carburo di tungsteno

pompe di fango di perforazione

Impianto offshore superiore dell'azionamento

Apparecchiatura della prova di penetrazione del cono

Impianto di perforazione di trapano sotterraneo

Macchina a saldare tubi in plastica

Prodotti fotovoltaici solari

Aeratori rotatori

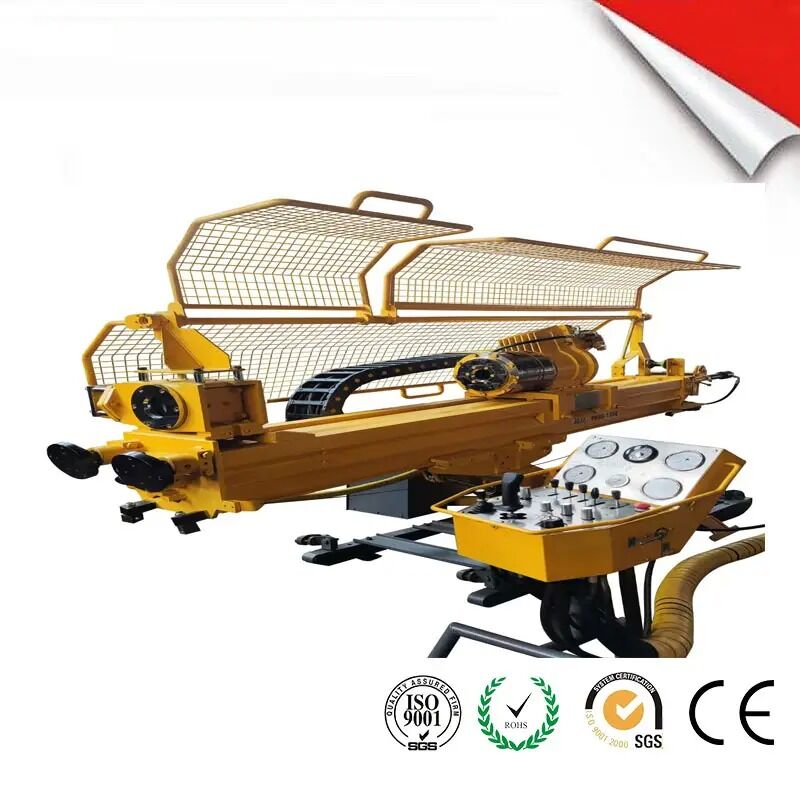

UN1500 Scavatrice sotterranea con coppia massima di 1650Nm e 0-180° Perforazione omnidirezionale per 1500m di profondità
