Dettagli:
|
Tipo: | Cavo assemblea di barilotto triplo/del doppio centro | Dimensioni: | Serie del HQ PQ BQ3 NQ3 HQ3 PQ3 T di Bq NQ |
---|---|---|---|
Lunghezza: | 3m 1.5m | standard: | NORMA DEL CAVO Q DI DCDMA |
Codice HS: | 8207191 | Applicazione: | Per esplorazione minerale |
Evidenziare: | perforazione parti,Wireline carota Parts |

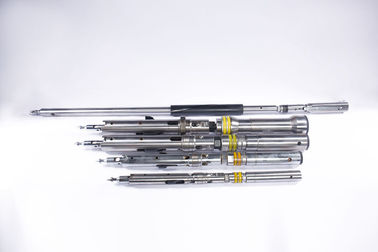

sistema del barilotto di centro del cavo della metropolitana del doppio del diamante 10ft/di 5ft

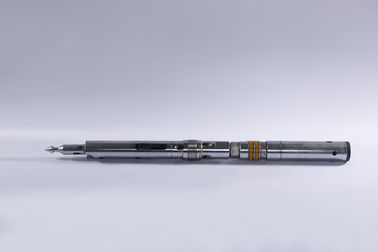

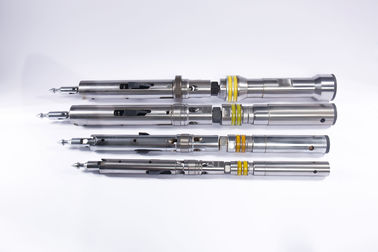

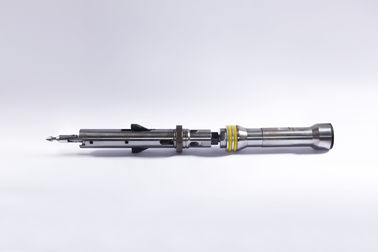

L'assemblea capa fornisce: meccanismi di chiusura e di perno dello spearpoint per permettere l'inserzione ed il recupero dell'assemblea di camera d'aria, di un meccanismo del supporto permettano che la camera d'aria rimanga stazionaria ed eviti danno del campione mentre perforare, delle indicazioni di funzionamento di pressione del fluido e delle valvole del comando idraulico.
Tutte le assemblee cape comprendono un'assemblea della valvola d'arresto che fornisce un segnale di pressione del fluido all'operatore del trapano quando i membri della valvola sono compressi, indicante una camera d'aria piena o bloccata.
L'assemblea capa di Sinocoredrill caratterizza la portata di lunga vita, la buona compatibilità con le parti come la camera d'aria ed il tubo esterno dagli altri fornitori e la disponibilità in tutti i pezzi di ricambio.
Tutti con il certificato & il controllo di qualità di iso.
Specifiche
1.NQ fabbricazione dell'assemblea capa del HQ PQ
2.NQ alta qualità dell'assemblea capa del HQ PQ
Assemblea capa di 3.API&ISO NQ
tempo 4.on delive
Introdution del barilotto di centro:
Utilizzato in sciolto, l'estrazione rotta del carbone o stratigrafica e protegge il cuore della roccia (miniera) degli strumenti di perforazione.
Il doppio tubo di centro ed il tubo ha tubo esterno, risciacqui attraverso il giunto fra lo scorrimento dell'acqua interno ed esterno del tubo al fondo del foro, proteggente i centri dalle interruzioni dei risciacqui. Il doppio tubo di centro ha il doppio moto e singoli generi del movimento due. Il doppio tubo di centro e di moto è tubo di centro interno ed esterno dopo rotazione del gambo di trapano e del pezzo, in strati sciolti o rotti non seri.
Il tubo interno ed esterno del singolo del movimento del doppio tubo di centro ha isolamento del cuscinetto, il tubo che il tubo esterno guidato seleziona soltanto su ha morso la rotazione ed il tubo tagliato della roccia non gira, non evita di svuotare l'attrito, la vibrazione, ecc., con danno meccanico, in modo da in formations.these fratturato sciolto serio, può essere i centri bene protettivi.
Usi il doppio centro della presa del tubo di centro della piattaforma, i pezzi devono usare lo spessore della parete del trapano della lega o degli scalpelli a diamanti.
dovuto l'area della superficie di contatto del martello pneumatico aumentata ed il tubo di centro della piattaforma del doppio di uso del labbro che efficienza di perforazione ordinaria del tubo di centro per ridurrsi. Nel bordo, il carbone, per garantire il tasso (minerale) della presa del cuore della roccia, le regole deve essere doppio detorsolamento del tubo di centro della piattaforma di uso. Il tubo di centro doppio più complesso, eccetto finire il singolo movimento, inoltre, alluminio, tubo inarcato di plastica o qualitativo di fine di metà disposto tubo d'acciaio, ha una migliore protezione del ruolo del centro.
Ed il blocchetto tagliati doppia i nuclei del tubo di centro carta della guarnizione all'interno del porto seguente, il tubo di centro tramite il trapano è disposto nel dispositivo dell'errore della carta del centro (felce, molla della carta, canna dell'artiglio, ecc.) per finire.
Oggetto no. |
Numero del pezzo |
Descrizioni di oggetto |
|
NQ |
HQ |
||
|
NQ-A-1 |
HQ-B-1 |
Assy 1.52m/5 Ft del barilotto di centro |
|
NQ-A-2 |
HQ-B-2 |
Assy 3.05m/10 Ft del barilotto di centro |
|
NQ-A-3 |
HQ-B-3 |
Assy 1.52m/5 Ft della camera d'aria |
|
NQ-A-4 |
HQ-B-4 |
Assy 3.05m/10 Ft della camera d'aria |
|
NQ 0000 |
HQ 0000 |
Assy capo |
1 |
NQ 0001 |
HQ 0001 |
Punto della punta della lancia |
2 |
NQ 0002 |
HQ 0002 |
Molla di compressione |
3 |
NQ 0003 |
HQ 0003 |
Tuffatore del dente d'arresto |
4 |
NQ 0004 |
HQ 0004 |
Base della punta della lancia |
5 |
NQ 0005 |
HQ 0005 |
Pin di Spirol |
6 |
NQ 0006 |
HQ 0006 |
Fermo che ritira caso |
7 |
NQ 0007 |
HQ 0007 |
Pin di Spirol |
8 |
NQ 0008 |
HQ 0008 |
Bolt |
9 |
NQ 0009 |
HQ 0009 |
Rondella |
10 |
NQ 0010 |
HQ 0010 |
Ente superiore del fermo |
11 |
NQ 0011 |
HQ 0011 |
Molla di aggancio |
12 |
NQ 0012 |
HQ 0012 |
Fermo |
13 |
NQ 0013 |
HQ 0013 |
Collegamento |
14 |
NQ 0014 |
HQ 0014 |
Pin di Spiring |
15 |
NQ 0015 |
HQ 0015 |
Palla dell'acciaio inossidabile, 22mm |
16 |
NQ 0016 |
HQ 0016 |
Boccola dell'indicatore di atterraggio |
17 |
NQ 0017 |
HQ 0017 |
Spalla di carico |
18 |
NQ 0018 |
HQ 0018 |
Abbassi il corpo del fermo |
19 |
NQ 0019 |
HQ 0019 |
Dado esagonale |
20 |
NQ 0020 |
HQ 0020 |
Fuso |
21 |
NQ 0021 |
HQ 0021 |
Valvola di intercettazione, duro |
22 |
NQ 0022 |
HQ 0022 |
Valvola che regola rondella |
23 |
NQ 0023 |
HQ 0023 |
Cuscinetto di Thurst |
24 |
NQ 0024 |
HQ 0024 |
Cuscinetto del fuso |
25 |
NQ 0025 |
HQ 0025 |
Cuscinetto del gancio |
26 |
NQ 0026 |
HQ 0026 |
Molla di compressione |
27 |
NQ 0027 |
HQ 0027 |
Controdado di auto |
|
NQ 0028 |
HQ 0028 |
Assemblea del cappuccio della camera d'aria (28,29,30,31) |
28 |
NQ 0029 |
HQ 0029 |
Montaggio del grasso |
29 |
NQ 0030 |
HQ 0030 |
Palla dell'acciaio inossidabile |
30 |
NQ 0031 |
HQ 0031 |
Cappuccio della camera d'aria |
31 |
NQ 0032 |
HQ 0032 |
Corpo della valvola di ritenuta |
32 |
NQ 0033152 |
HQ 0033152 |
Camera d'aria 1.52m/5Ft |
32 |
NQ 0033305 |
HQ 0033305 |
camera d'aria 3.05m/10Ft |
33 |
NQ 0034 |
HQ 0034 |
Fermi l'anello |
34 |
NQ 0035 |
HQ 0035 |
Sollevatore di centro |
34 |
NQ 0035 |
HQ 0035 |
Sollevatore di centro scanalato in |
35 |
NQ 0036 |
HQ 0036 |
Cassa del sollevatore di centro |
36 |
NQ 0037 |
HQ 0037 |
Chiusura dell'accoppiamento a chiave |
37 |
NQ 0038 |
HQ 0038 |
Accoppiamento di Adpter |
38 |
NQ 0039 |
HQ 0039 |
Anello di atterraggio |
39 |
NQ 0040152 |
HQ 0040152 |
Metropolitana esterna 1.52/5Ft |
39 |
NQ 0040306 |
HQ 0040306 |
Metropolitana esterna 3.05m/10Ft |
40 |
NQ 0041 |
HQ 0041 |
Camera d'aria Stablizer |
